４−１　屈折法地震探査の探査仕様

屈折法地震探査は、反射法地震探査測線で展開した全チャンネル（５２１チャンネル）を利用して、測線上の３点で発震を行った。反射法地震探査に比べ展開長が長く、微弱なエネルギーをできるだけ遠方まで記録するために、ノイズレベルの低い夜間（１０月２日および３日の夜間１９：００から翌朝３：００）に作業を行った。

発震点はいずれも周りに民家のない舗装道路上に設置し、@ＶＰ１００１：測線の北端 ＲＰ１６の市役所前のバス停付近、AＶＰ１００２：測線の中央付近ＲＰ２６７の国道３５８号線上、BＶＰ１００３：ＲＰ５０８の国道３５８号線上、の３箇所を設定した。

屈折法地震探査の調査仕様のうち、スイープ周波数は６−４０Ｈｚ、スイープ回数はＶＰ１００２，ＶＰ１００３では９０回、測線両端のＶＰ１００１では５０回である。スイープ長，バイブロサイス台数などその他の仕様は反射法の場合と同じである。

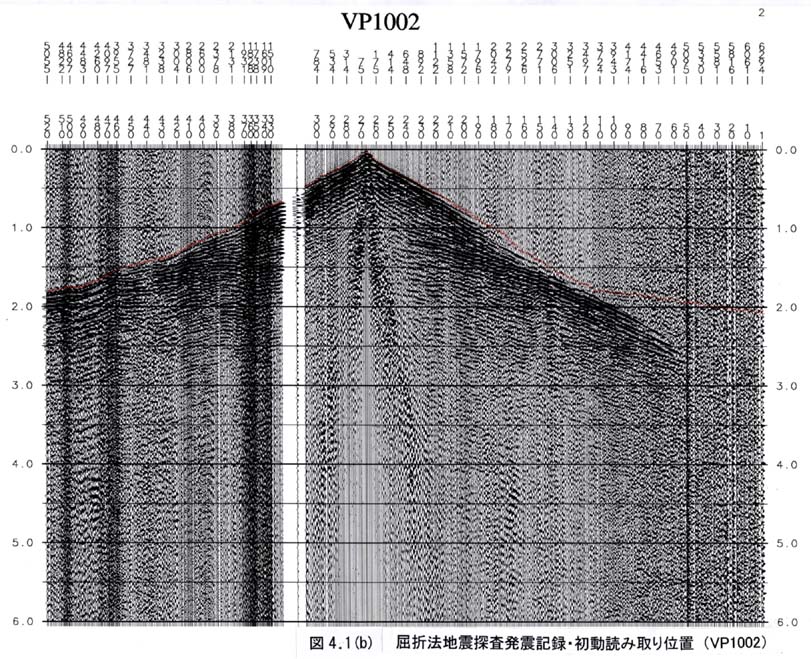

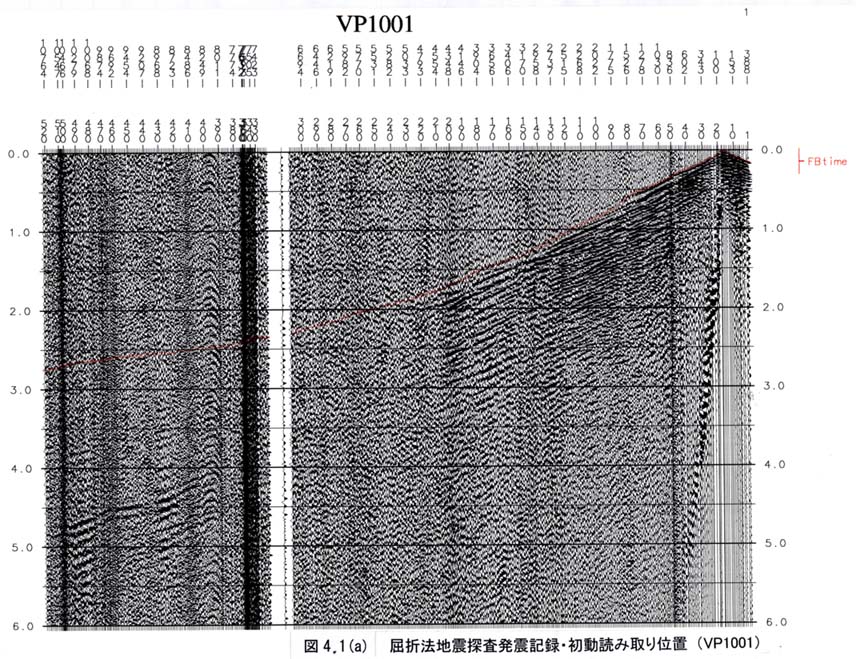

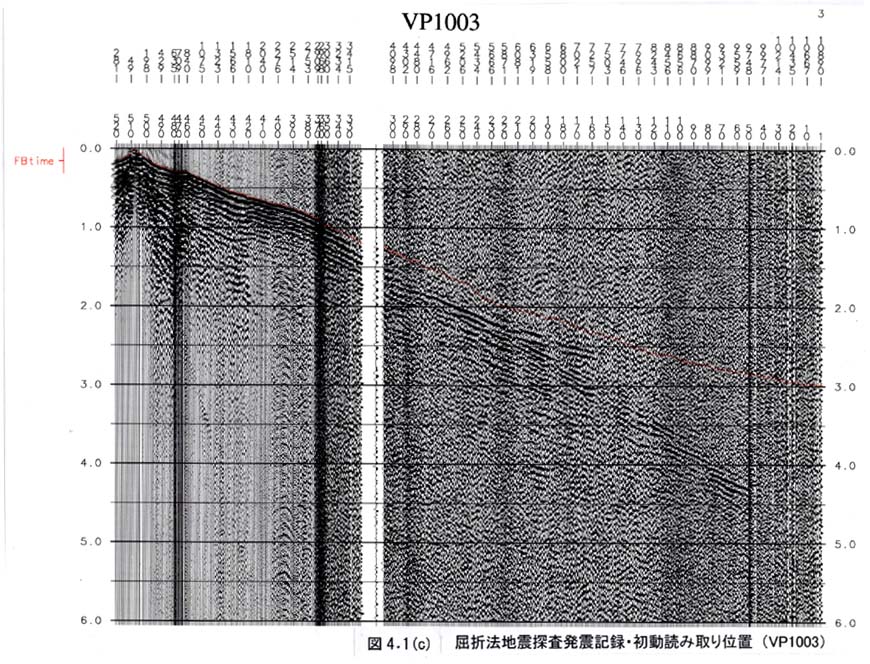

図４−１−１、図４−１−２、図４−１−３には３点の発震点それぞれの発震記録および初動読み取り位置を示す。両端の発震点ＶＰ１００１およびＶＰ１００３では、測線の中央付近までは初動を追跡できるものの、それより遠方の受振点では不明瞭となっている。測線の中央部付近のＶＰ１００２では、南側の受振点では南端まで初動が明瞭であるが、北側の受振点では甲府繁華街であるため夜間もノイズレベルが高く、初動は不明瞭である。
