５−４−４　Ｓ波速度構造解析

Ｓ波速度構造の推定には、個体群探索分岐型遺伝的アルゴリズム（ｆＧＡ）を用いた。解析パラメータとしては解析モデルの層数及び各層における層厚とＳ波速度の探索範囲とがあるが、層数及びＳ波速度は既存資料（「平成９年度修士論文、甲府盆地における地震被害分布の成因」）を参考にした。また、層数については、今年度実施された反射法地震探査結果も参考にした。逆解析は４層構造の初期モデルを設定し、初期モデルから得られる分散曲線（理論分散曲線）と各観測点で得られた分散曲線（観測分散曲線）とのフィティング具合を比較し、最も理論分散曲線が観測分散曲線に近似した時のモデルを最終解とした。図５−２０、図５−２１、図５−２２に解析結果、表５−９に各観測点の逆解析最終解を示す。

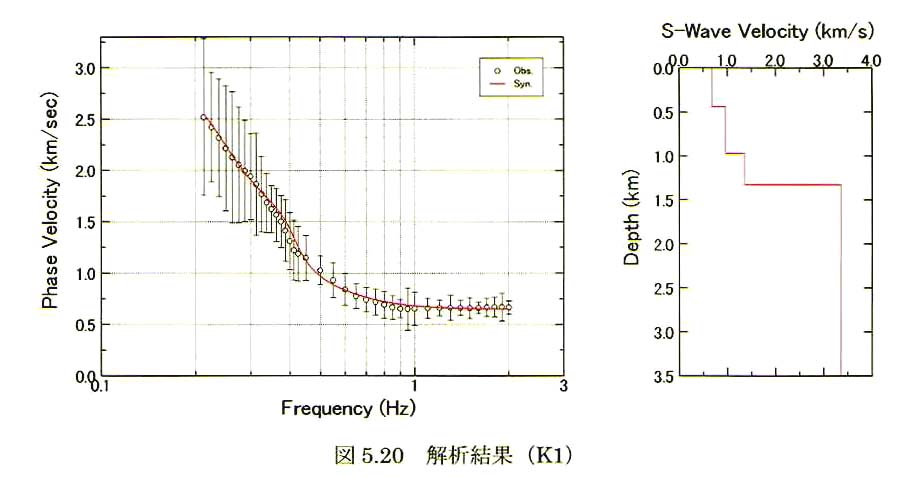

図５−２０　解析結果（Ｋ１）

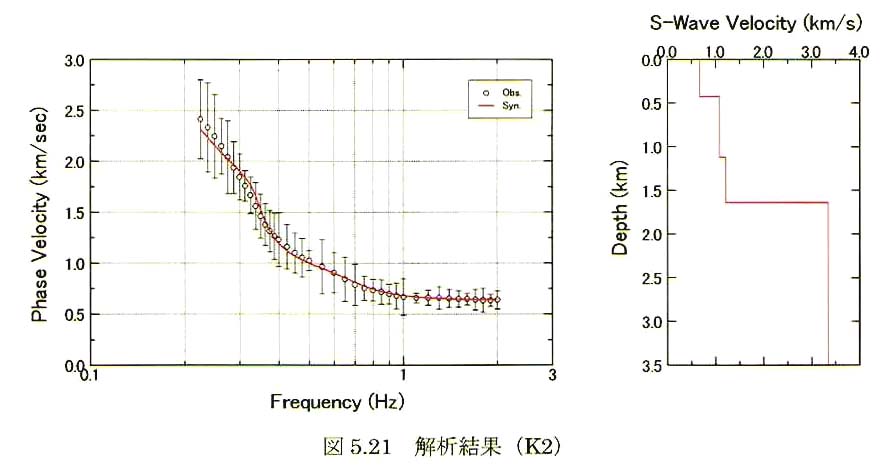

図５−２１　解析結果（Ｋ２）

図５−２２　解析結果（Ｋ３）

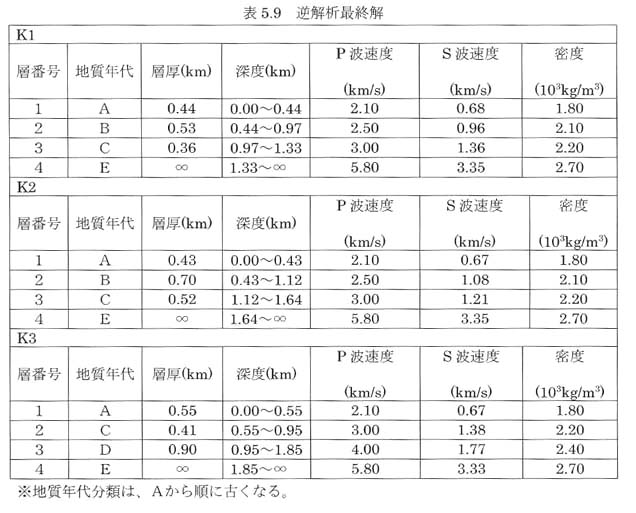

表５−９　逆解析最終解

図５−２０、図５−２１、図５−２２の左側は、観測分散曲線（○印）とＳ波速度構造から計算される理論分散曲線（実線）を重ねて示してある。図右側には、推定されたＳ波速度構造を示している。

第１層はほぼ水平構造で、平均Ｓ波速度は０．６７ｋｍ／ｓである。

第２層は、観測点Ｋ３のＳ波速度値が１．３８ｋｍ／ｓを示しており、観測点Ｋ１と観測点Ｋ２のＳ波速度値と比較すると約０．４ｋｍ／ｓ高速である。図５−１７の分散曲線の傾向から、中深度部では観測点Ｋ３が浅くなることが考えられるので、観測点Ｋ３のＳ波速度値から、観測点Ｋ３の第２層は、観測点Ｋ１及び観測点Ｋ２の第２層と同じ速度層ではなく、さらに下位の層に相当すると考えられる。観測点Ｋ１と観測点Ｋ２の第３層のＳ波速度値は、それぞれ１．２１ｋｍ／ｓと１．３６ｋｍ／ｓであり、速度値から観測点Ｋ３の第２層と同じ速度層と考えられる。

観測点Ｋ３の第３層は、Ｓ波速度値１．７７ｋｍ／ｓである。観測点Ｋ１と観測点Ｋ２の第４層の速度値は３ｋｍ／ｓを越えており、観測点Ｋ３の第３層とは異なる速度層であるといえる。

第４層は観測点Ｋ１から観測点Ｋ３にかけて深くなる構造で、平均Ｓ波速度は３．３４ｋｍ／ｓである。深度は一番浅い観測点Ｋ１で１，０００ｍを越えており、Ｓ波速度値は全観測点で３ｋｍ／ｓ以上示していることから、第４層の上面を地震基盤面と考えた。図５−２２にＳ波速度構造断面図を示す。

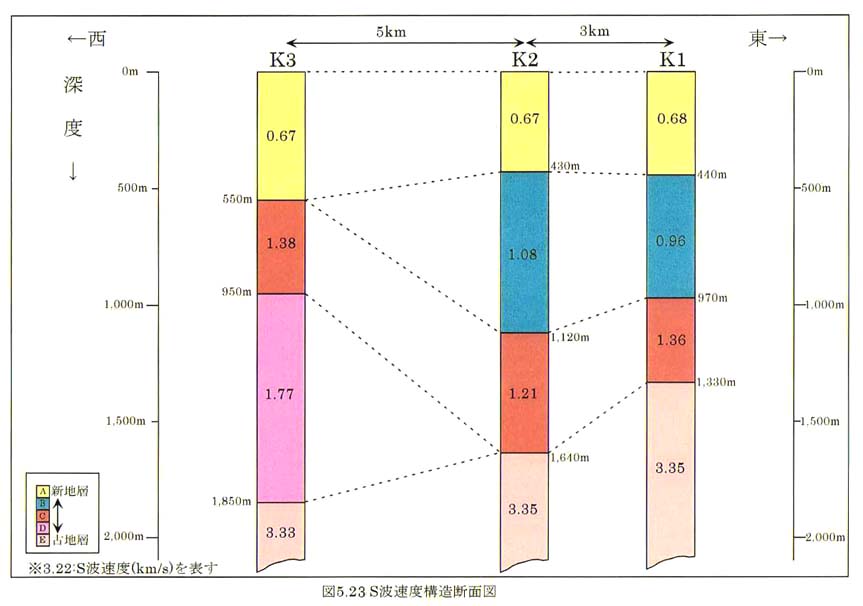

図５−２３は、速度層を年代順に色分け表示している。Ａ層からＥ層にかけて年代が古くなる。観測点Ｋ１及び観測点Ｋ２にはＤ層がなく、観測点Ｋ３にはＢ層がない結果となった。

今年度の測定結果は、次年度に実施予定の微動アレー調査及び反射法地震探査結果等によって新たにデータが追加されるのに伴って再検討が必要となる場合も有ると考える。
