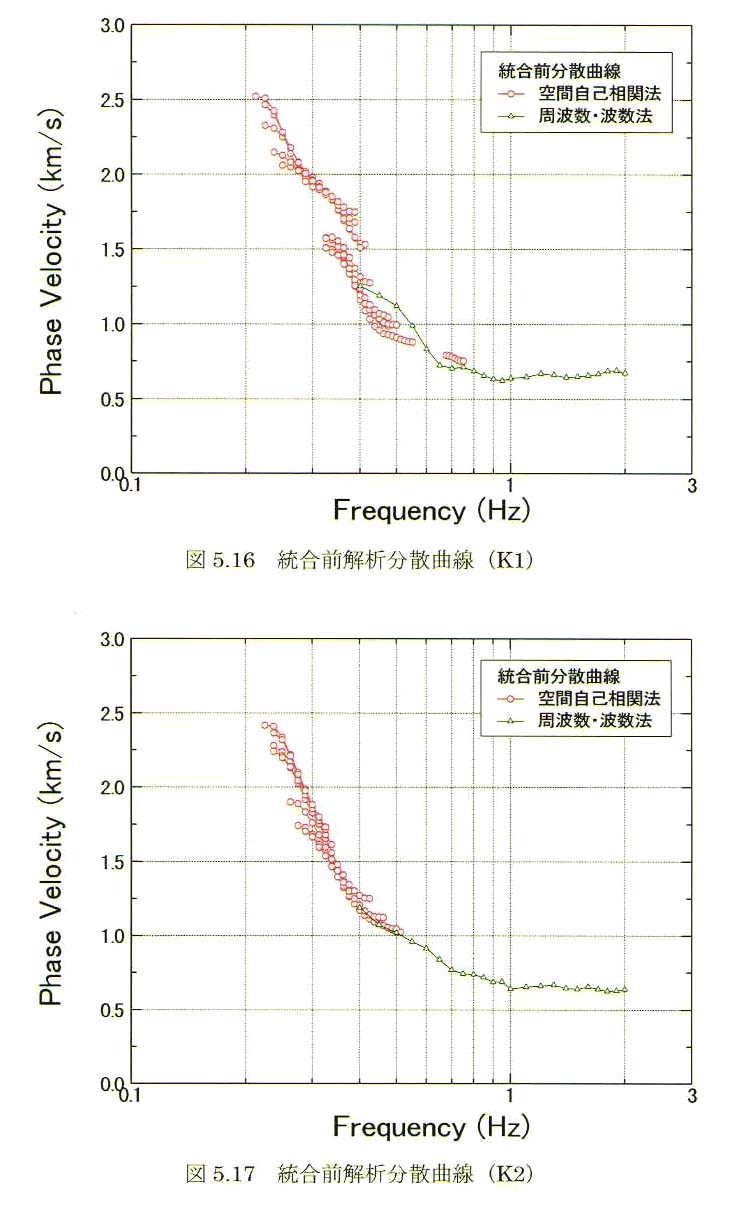

図５−１６　統合前解析分散曲線（Ｋ１）

図５−１７　統合前解析分散曲線（Ｋ２）

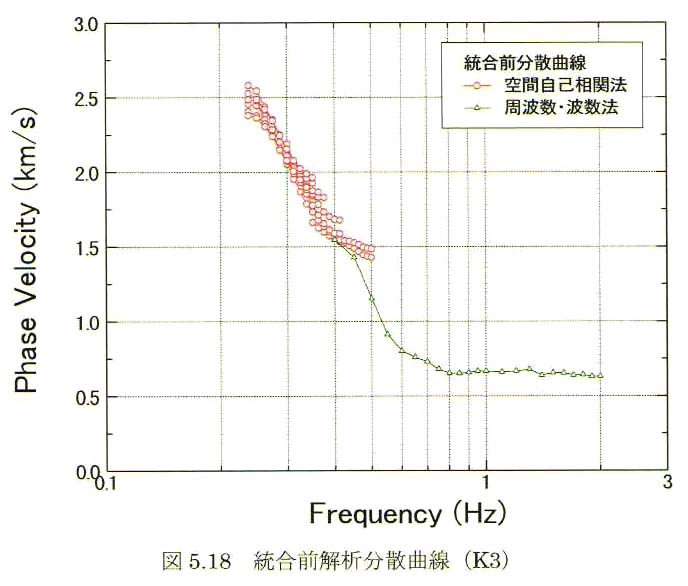

図５−１８　統合前解析分散曲線（Ｋ３）

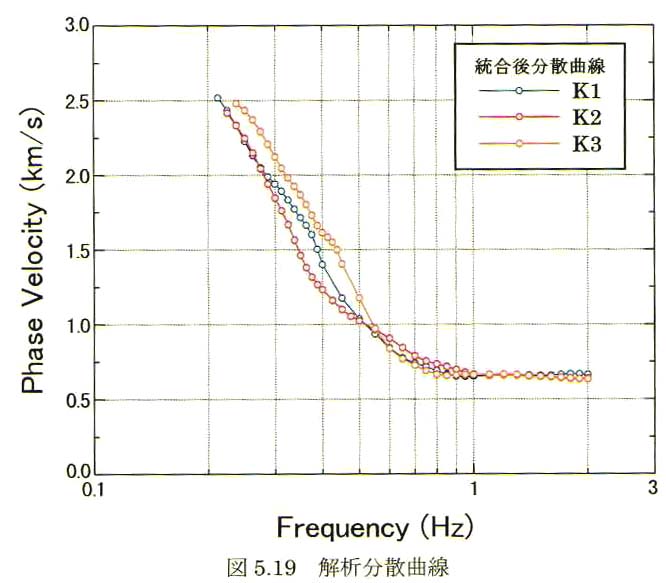

図５−１９に各観測点における統合した分散曲線を一つにまとめたものを示す。各観測点の分散曲線の傾向は周期０．５秒から２．０秒付近までは、それぞれほぼ同じである。周期２．０秒から長周期側では観測点Ｋ３が他の２観測点よりも位相速度が０．５ｋｍ／ｓから１．０ｋｍ／ｓ速くなっている。観測点Ｋ１とＫ２では周期３．５秒付近から長周期側ではほぼ同じだが、２．０秒から３．５秒付近では観測点Ｋ１の位相速度が約０．５ｋｍ／ｓ速くなっている。

以上のことから各観測点の分散曲線の傾向から、

・浅層部のＳ波速度構造は３観測点ほぼ同じである。

・中深度部では、観測点Ｋ３が最も浅く、観測点Ｋ１、観測点Ｋ２の順に深くなる。また、観測点Ｋ３の中深部層の層厚が観測点Ｋ１及び観測点Ｋ２より厚くなる。

・大深度部では、観測点Ｋ３が浅く、観測点Ｋ１と観測点Ｋ２はほぼ同じ深度になる。また、観測点Ｋ３の中深度層の層厚により、観測点Ｋ３の大深度部は観測点Ｋ１及び観測点Ｋ２よりも深くなる。

と推定できる。

図５−１９　解析分散曲線
