５−３ データ解析
観測データから表面波（レイリー波）を信号として位相速度分散の形で推定し、Ｓ波速度構造を求めた。解析は、空間自己相関法（Ｓｐａｃｉａｌ ＡｕｔｏＣｏｒｒｅｌａｔｉｏｎ Ｍｅｔｈｏｄ、以下ＳＰＡＣ法）と周波数−波数法（Ｆｒｅｑｕｅｎｃｙ−Ｗａｖｅｎｕｍｂｅｒ Ｓｐｅｃｔｒａｌ Ｍｅｔｈｏｄ、以下Ｆ−Ｋ法）を併用して行った。
図５−７
にデータ処理の手順、
表５−６
に解析諸元を示す。

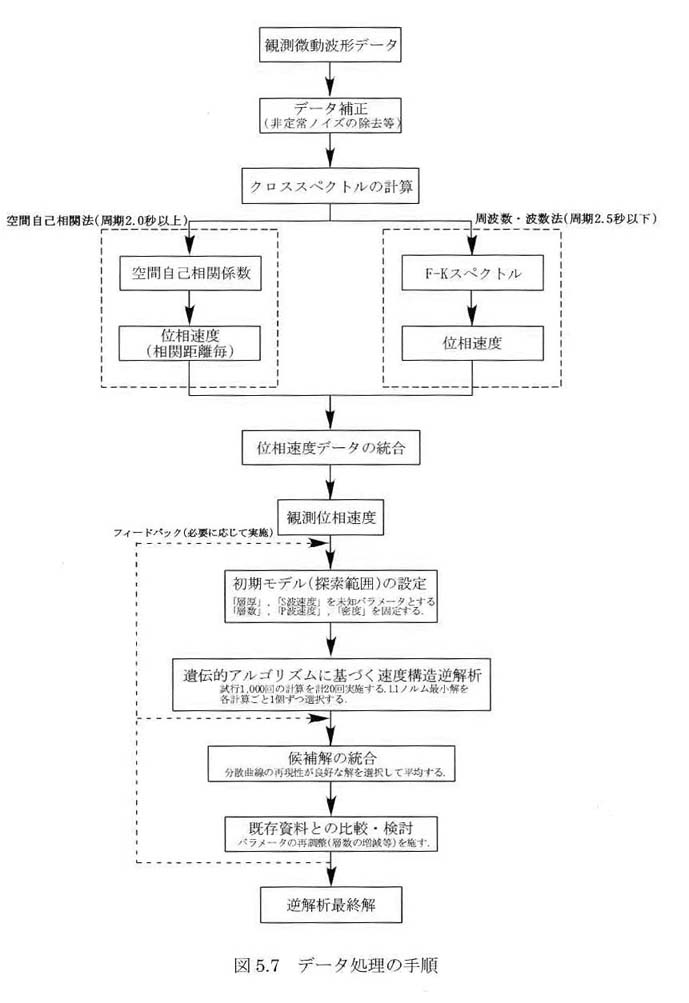

図５−７
データ処理の手順

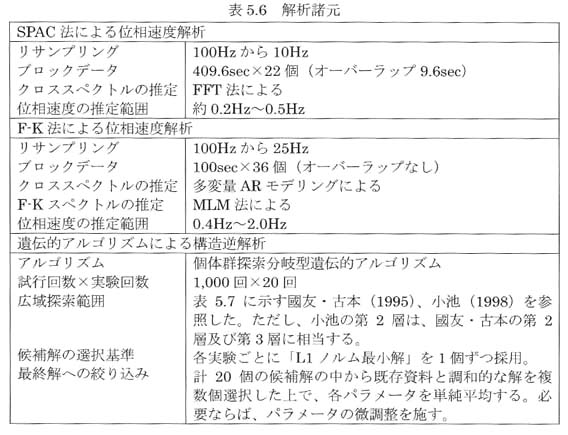

表５−６
解析諸元
５．３．１以降に主な解析内容について述べる。
