4−2 データ解析

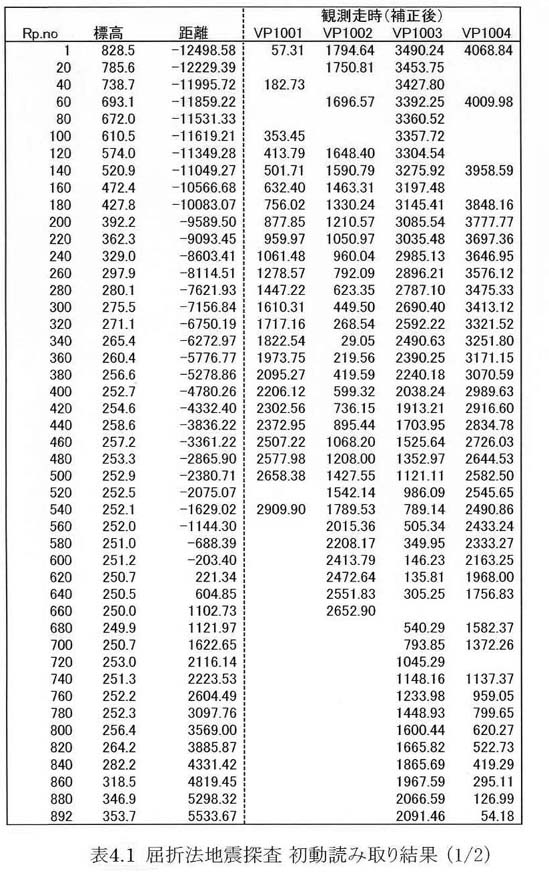

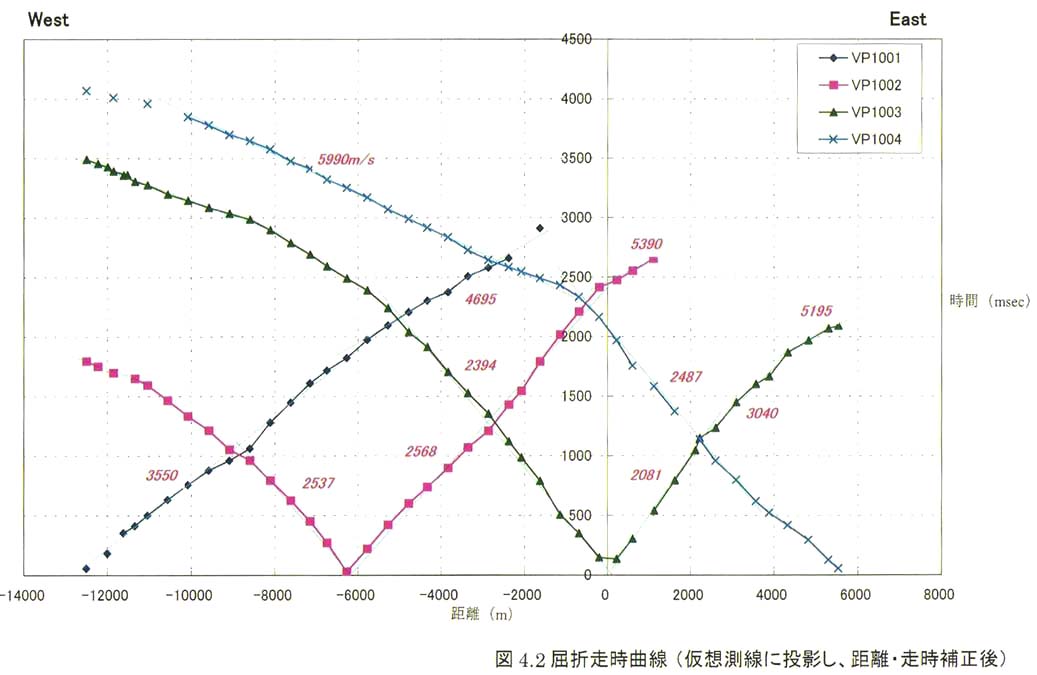

横軸に各発震点からの距離、縦軸に初動読み取り値をプロットしたものを図4−2に示す。ここでプロットした初動読み取り値は、発震記録から読み取った値そのものではなく、両端の発震点であるVP1001とVP1004を直線で結ぶ仮想測線に投影し、VP1003を距離の原点として、距離・走時を補正した値になっている。表4−1には屈折初動読み取り結果(発震記録から読み取ったオリジナルの走時および仮想測線投影後の補正値)を示す。

図4−2の走時曲線では、各層の屈折波の見かけ速度も示してある。堆積層中を通る初動の見かけ速度として、VP1002,VP1003付近では2500m/s前後の走時が観測されている。一方VP1001,VP1004付近では3500m/s程度の走時となっており、明らかに測線の両端では堆積層の伝播速度が速いか、あるいは基盤の出現深度が浅くなっていると考えられ、横方向に不均質な地質構造であることが推測される。

オフセット距離の長い走時からは、基盤からと思われる屈折初動が観測され、例えばVP1004の走時からは5990m/sの見かけ速度が、VP1003の走時からは7536m/sの見かけ速度となっている。これらの走時は測線の東側に位置する発震点から西側に観測されているものであるが、これとは逆方向の走時では、初動がノイズに埋もれてしまい、断片的にしか観測されていない。

速度構造モデルの推定では、まず同じ屈折面からの屈折走時の見かけ速度およびインターセプト時間を読み取り、発震点直下の屈折面の速度および深度を計算する。同時に反射法による深度断面図および速度解析の結果等を参考にしながら、基盤の形状や速度構造を推定し、大局的な速度構造を求める。その後、岩崎(1988)による波線追跡プログラムを用いてレイトレーシングを行い、試行錯誤的に速度構造モデルを微調整しながら理論走時と実際の初動走時を合わせ、最終的な速度構造モデルを求めた。

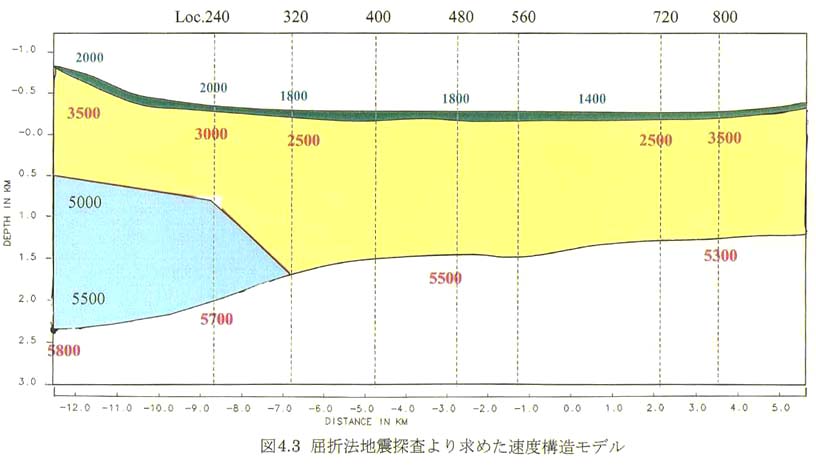

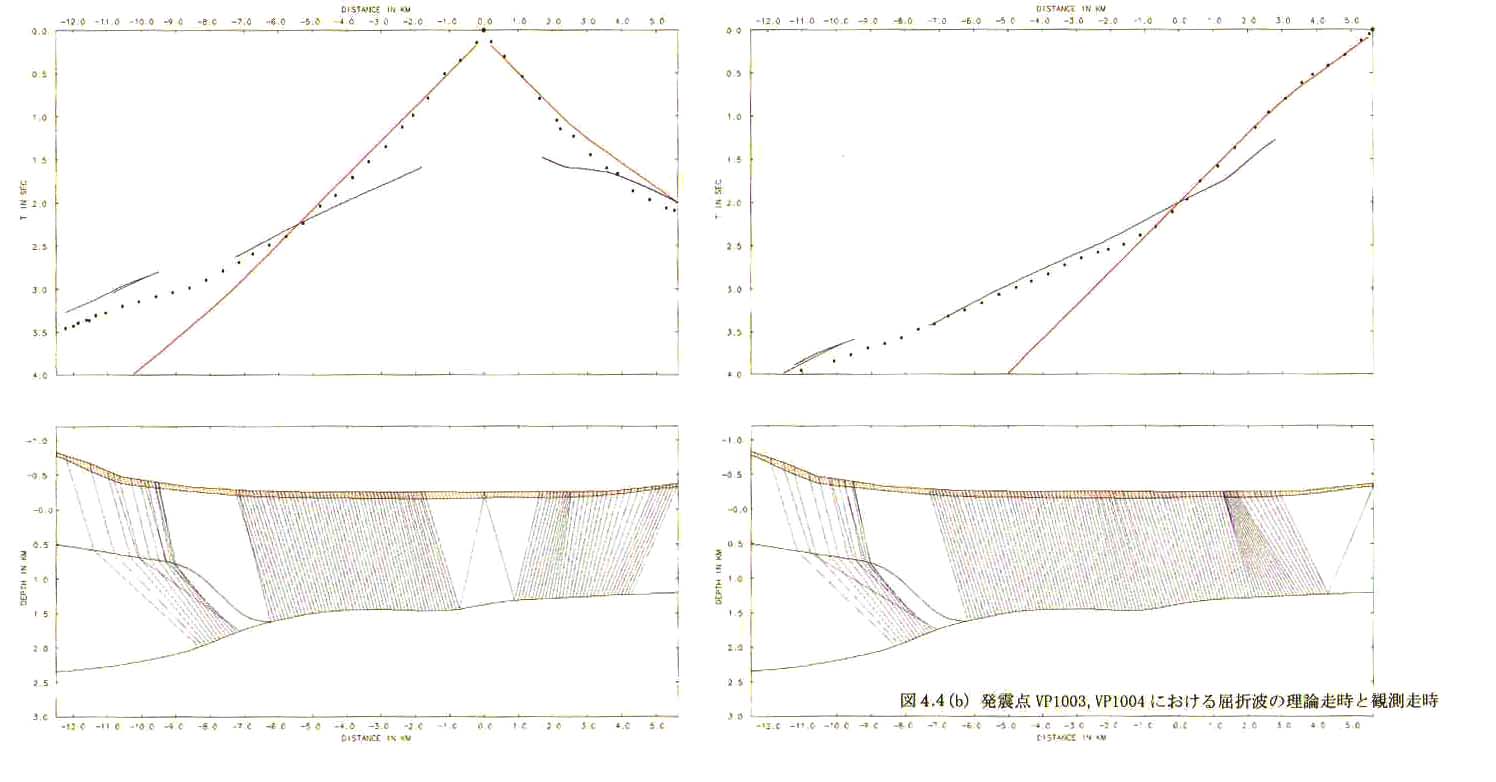

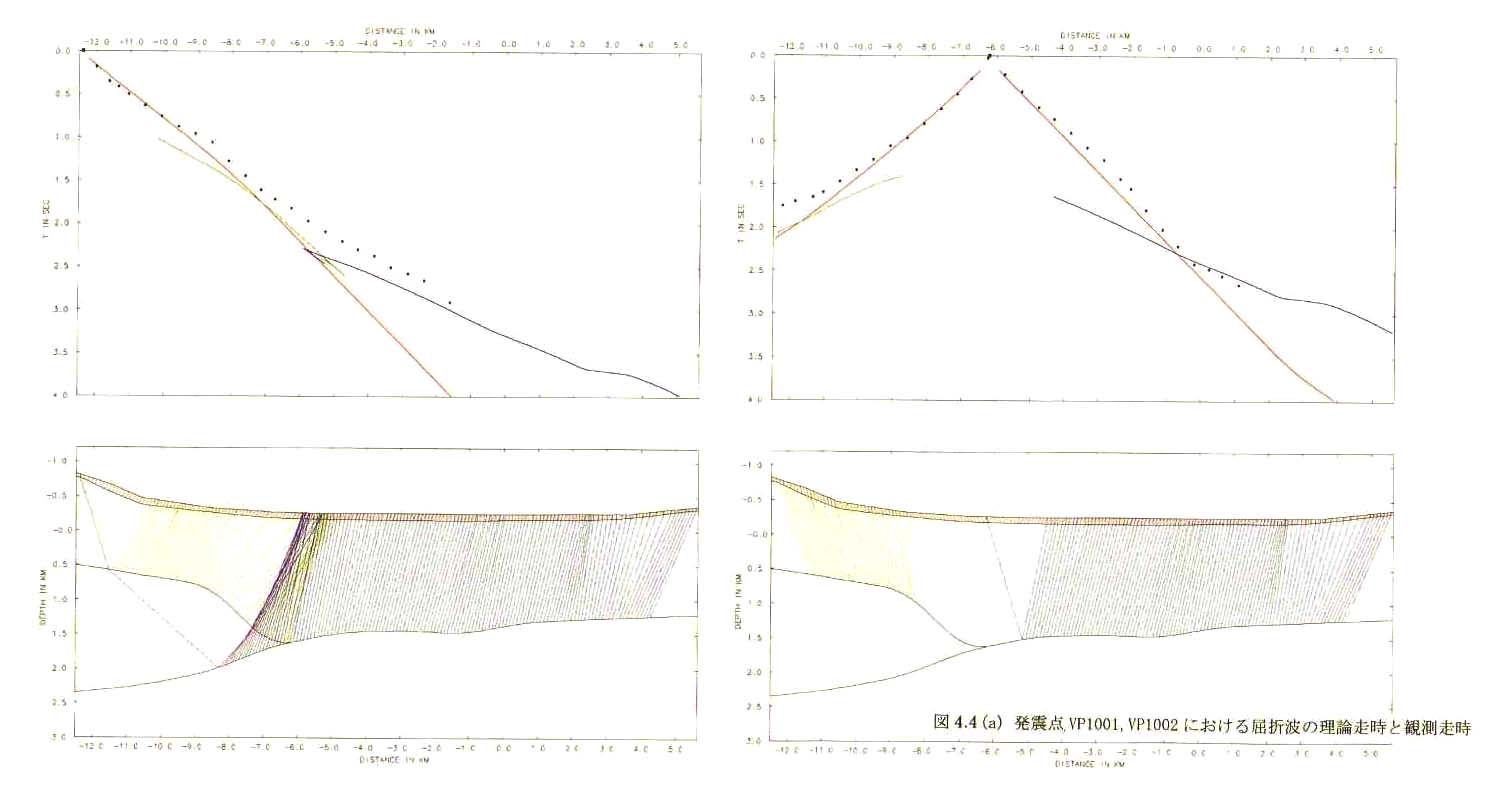

図4−3には最終的な速度構造モデルを、図4−4−1図4−4−2には各発震点における屈折波の理論走時と観測走時との比較を示す。

基盤は測線の東側で深度1100m前後でほぼ水平であるが、測線中央部付近より徐々に深くなり、測線の西端では2000m程度となる。また基盤の速度は測線中央部で5500m/sであり、西側に深くなるに従い、速度も5800m/sまで増加している。

基盤より上位の層については測線の中央部で2500m/s、測線の西端および東端で3500m/sとなっている。
