４−１　探査仕様

屈折法地震探査は、反射法地震探査測線で展開した全チャンネル（８９２チャンネル）を利用して、測線上の４点で発震を行った。反射法地震探査に比べ展開長が長く、微弱なエネルギーをできるだけ遠方まで記録するために、ノイズレベルの低い夜間（２月１１日の夜間２０：００から翌朝４：００）に作業を行った。

発震点はいずれも周りに民家のない舗装道路上に設置し、@ＶＰ１００１：測線の西端 Ｌｏｃ．１から県道をさらに上った南伊奈ヶ湖沿いの道路、AＶＰ１００２：Ｌｏｃ．３４２から約２０ｍ南、BＶＰ１００３：Ｌｏｃ．６０６から約１００ｍ南、CＶＰ１００４：測線の東端Ｌｏｃ．８９２から約２００ｍ南東、の４箇所を設定した。

屈折法地震探査の調査仕様のうち、スイープ周波数は６−４０Ｈｚ、スイープ回数はＶＰ１００２，ＶＰ１００３では１００回、測線両端のＶＰ１００１，ＶＰ１００４では２００回とした。スイープ長，バイブロサイス台数などその他の仕様は反射法地震探査の場合と同じである。

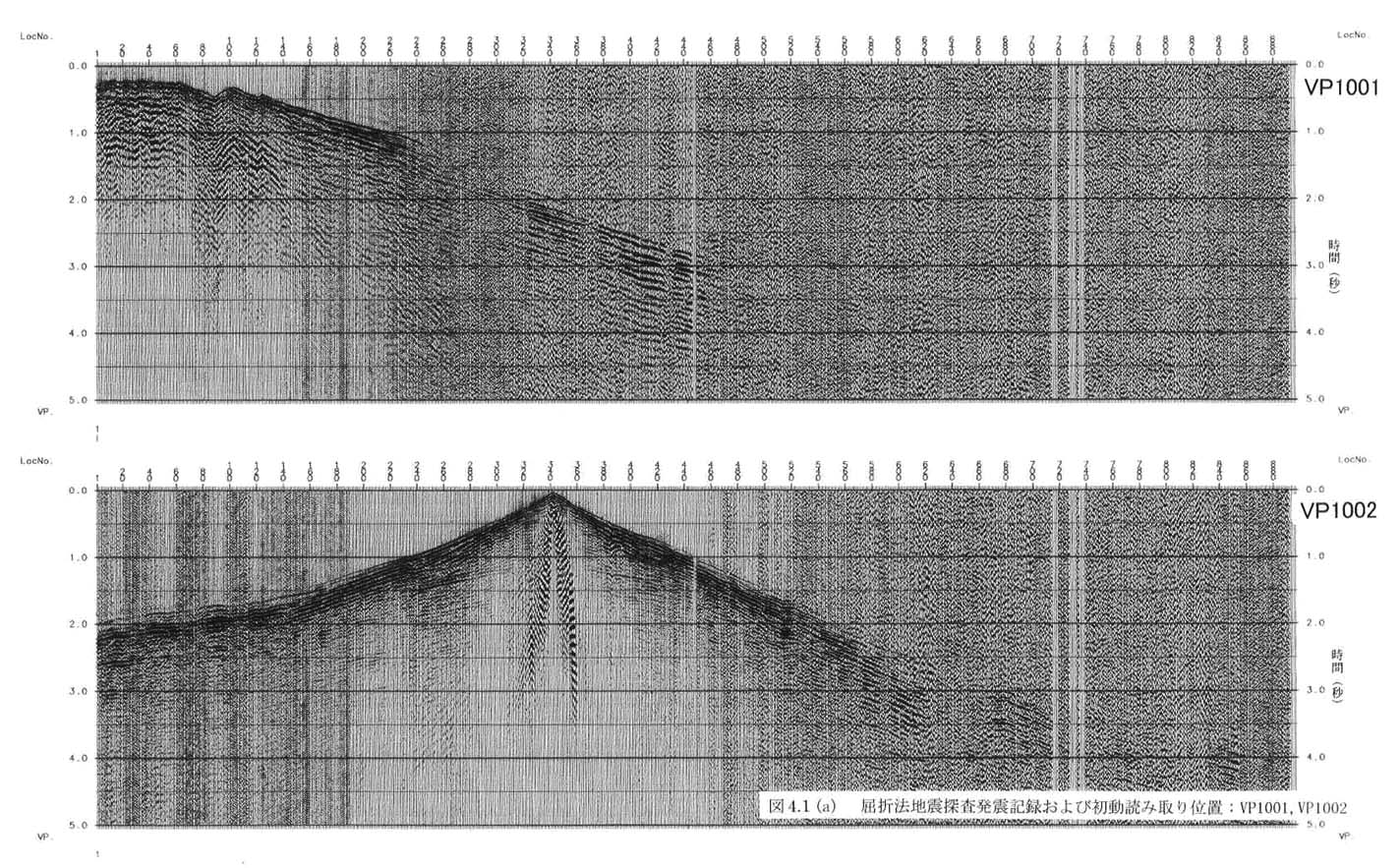

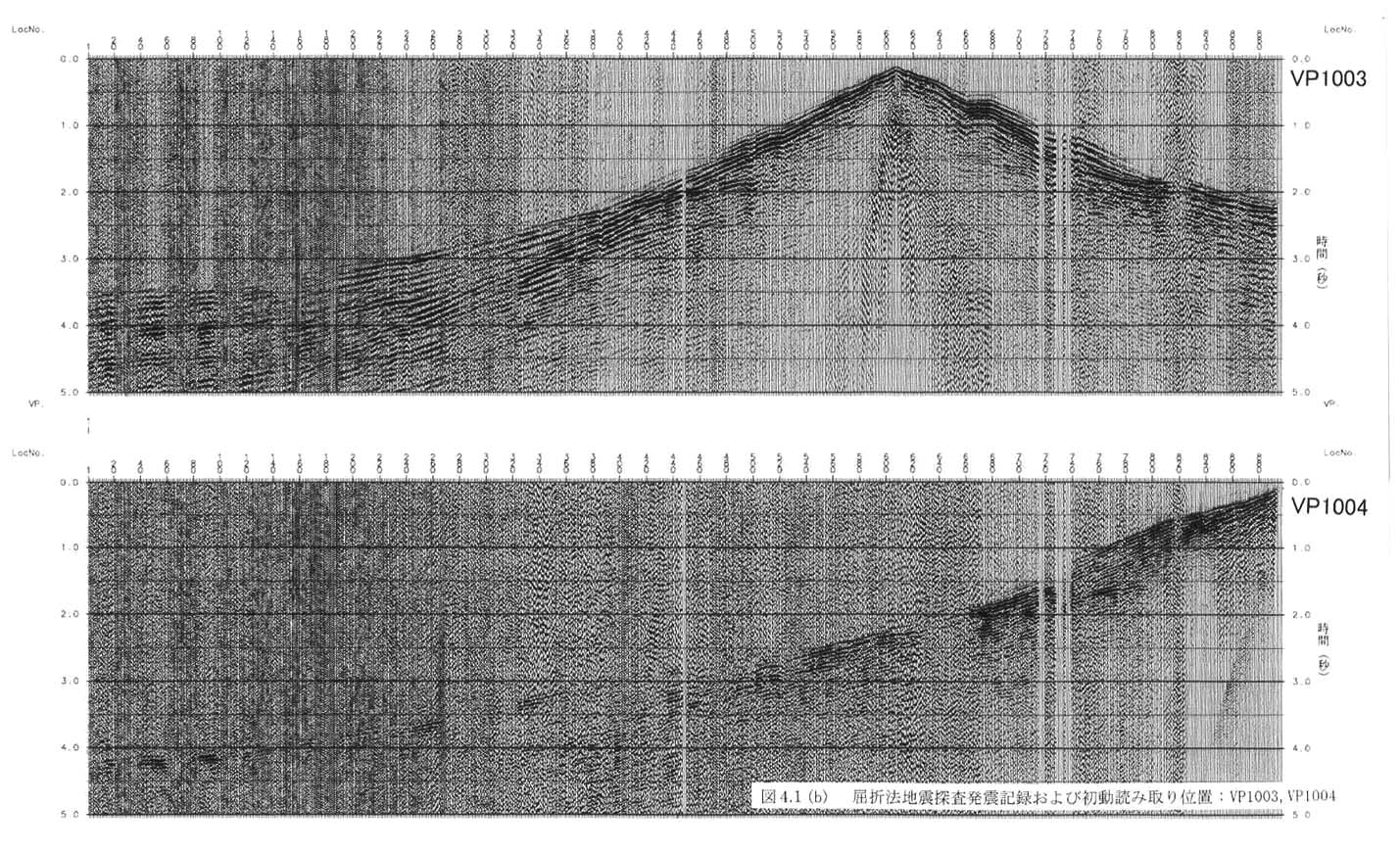

図４−１−１、図４−１−２には４点の発震点それぞれの発震記録および初動読み取り位置を示す。西端の発震点ＶＰ１００１およびＶＰ１００２では、発震点の東側では、初動の減衰が激しく、測線の東側までは初動が確認できない。しかしながらＶＰ１００３，ＶＰ１００４の発震では測線の西端まで初動を追跡することができる。
