（２）共通反射点重合法

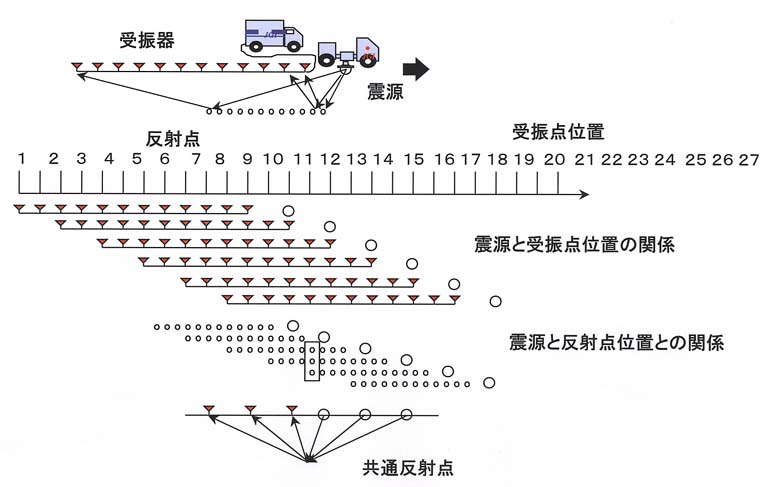

反射法では、一つの発震点に対して多数の受振点（マルチチャンネル）で測定する。図２－１－３に示すように、発震点間隔を受振点間隔の整数倍とすれば、発震点と受振点の中点の位置は、受振点間隔の１／２の間隔で、規則正しく並ぶことになる。このような中点を共通反射点と呼ぶ。共通反射点は、ＣＭＰあるいは伝統的にＣＤＰ（ＣｏｍｍｏｎＤｅｐｔｈＰｏｉｎｔ）と呼ばれている。個々の測定データの発震点と受振点の組合せは、ＣＤＰとオフセット距離（発震点と受振点間の距離）としても表現できる。同一のＣＤＰを構成する記録（トレース）の集合をＣＤＰギャザーと呼ぶ。

ＣＤＰギャザーを構成するトレースは、反射波の経路は異なっていても、水平構造であれば地下の反射点位置は同一であり、その走時は次のような双曲線で近似できる。

式２－１－１

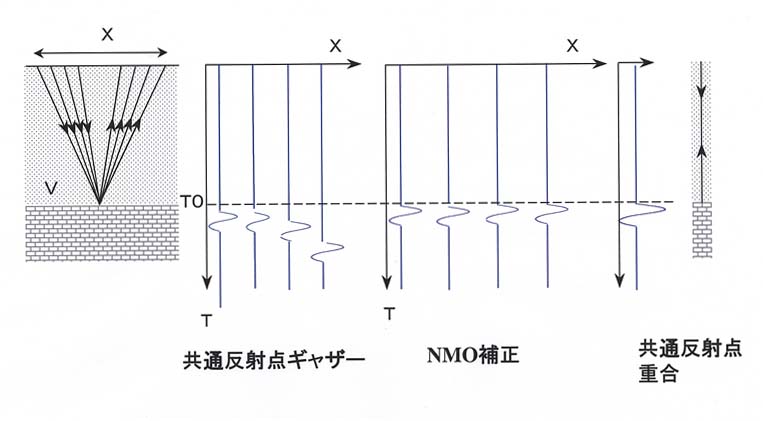

この原理に基づき、経路の異なった反射波をその共通反射点位置での垂直走時に変換（ＮＭＯ）して加算することにより、調査測線に沿った反射記録断面図を作成することができる（図２－１－４）。このような手法を共通反射点重合法と呼ぶ。この手法は、次のような利点を持つ。

・反射波の走時とそのオフセット距離から（２．１．１）式に基づき、速度解析によりＲＭＳ速度を計算し、垂直走時変換補正量（ＮＭＯ補正量）や隣接する地層間の区間速度を求めることができる。

・異なった経路の反射波を重合することで、多重反射等の不要なイベントを消去して、Ｓ／Ｎを向上させることができる。
