２－３－１　探査仕様
屈折法地震探査は、地層が何層かにわたる成層構造をなしていると考えられる場合に、それぞれの地層境界付近を伝播する屈折波の初動を解析して、各層の速度を求める手法である。新第三系の地層の速度は反射法地震探査の速度解析により推定することができるため、ここでの主な対象は先新第三系の基盤岩の速度である。屈折法地震探査は、Ｐ波反射法地震探査と同じ受振測線８８４点（ＲＰ．１－９３２）で実施した。

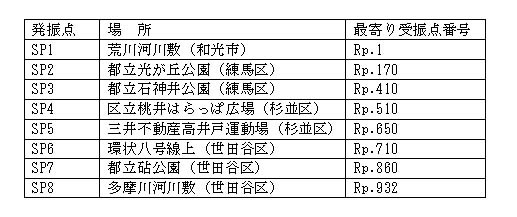

発振点は、測線の両端付近を含めた以下の８点である。表２－８

震源として大型のバイブロサイス車２～４台を用い、反射法の全受振器である９３２チャネルの展開を用いてＧＤＡＰＳ－４Ａ、ＭＳ２０００探鉱機でデータを取得した。

本調査の測定仕様はつぎのとおりである。仕様一覧は表２．２－１にも示した。

［Ｐ波屈折法地震探査］

＜発振系＞

震源：バイブロサイス車　２～４台

スイープ周波数：６～４０Ｈｚ

スイープ数／発振点　ＳＰ１：１００、ＳＰ２：１５０、ＳＰ３：７５、ＳＰ４：１３、ＳＰ５：５０、　　　

　　　　　　　　　　　　　　　ＳＰ６：５０、ＳＰ７：２００、ＳＰ８：２００）

発振点数：８点（反射法データとしても使用）

＜受振系＞

受振器：ＳＭ－７（１０Ｈｚ）、　ＳＭ－２４（１０Ｈｚ）

受振器個数／受振点：３個

受振点間隔：２５ｍ

　総受振点数：８８４点（ﾃﾞｯﾄﾞﾛｹｰｼｮﾝを含めた場合、９３２点）

　受振器総展開長：２２．０７５ｋｍ（８８３＊２５ｍ）

＜記録系＞

探鉱機：ＧＤＡＰＳ－４Ａ、ＭＳ２０００Ｄ

サンプル間隔：４ミリ秒

記録長：１６秒

チャネル数：８８４チャンネル

展開：固定展開
