（１）測線測量

ＧＤＡＰＳ ＬＩＮＥの受振点位置は、あらかじめ定められた計画測線上に、追打ち法により２５ｍ間隔で、木杭又はﾁｮｰｸによるﾏｰｷﾝｸﾞで標示した。また、発振点位置は、５０ｍ間隔で表示した。

（２）多角測量

ＧＤＡＰＳ ＬＩＮＥ−１，２の座標値を、多角測量による座標計算によって求めた。

ＪＧＤ２０００の値を使用した。東京都基準点及び板橋、世田谷区基準点を与点として、受振点の実作業路線沿いに、多角点を設置した。

（３）細部測量

多角測量で設置した多角点を与点として、３Ｄ放射法により、受振点の平面直角座標と標高を算出した。

（４）その他

ＭＳ２０００，発振点位置については、各箇所の位置をｵﾌｾｯﾄにより計測し、平面図上（縮尺１／２５００）にﾌﾟﾛｯﾄさせ、座標値を求めた。

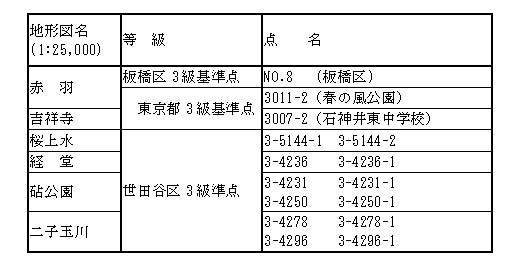

（５）使用した基準点　　表２−４

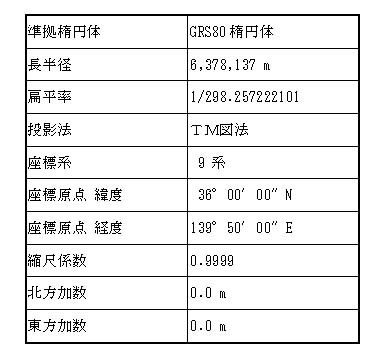

使用した測地諸元　　表２−５

板橋区３級基準点の成果が旧座標系だった為、世界測地系に座標変換を行い、多角計算を行った。測量作業で求められた受振点・発振点の座標は、付録３に付した。なお、この表の緯度・経度は、ＧＲＳ８０を準拠楕円体とする世界測地系に換算してある。
