当測線では、交通のノイズが大きいことから、大型の非爆薬人工震源バイブロサイス車１〜４台を震源として用いた（図２−２−４）。バイブロサイス調査は、受振点間隔２５ｍ、発振点間隔標準１５０ｍ、標準４００チャネルのＣＤＰ重合法に基づくデータ取得を行った。チャネル数・記録受振点区間は、震源のパワー・受振点のノイズ状況をみて変更した。

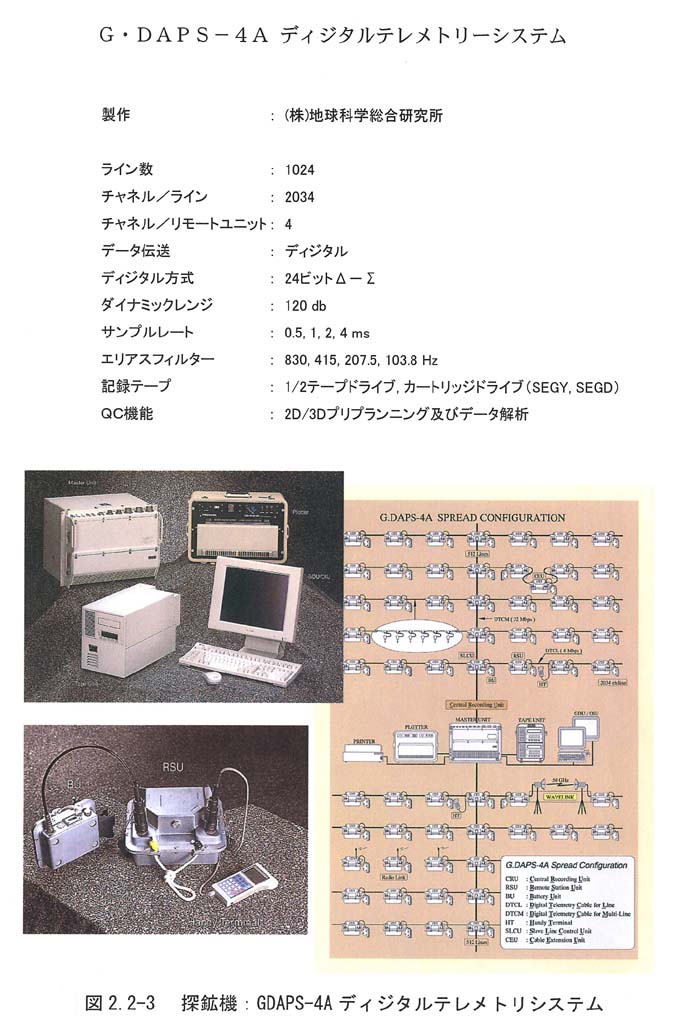

測線上に設置された受振器で取得された反射波データは ＧＤＡＰＳ−４Ａ型探鉱機，ＭＳ２０００探鉱器によって記録された（図２−２−３）。

本調査の測定仕様は次のとおりである。この仕様は表２．２−１にもまとめて示した。

［Ｐ波反射法地震探査］

＜発振系＞

震源： バイブロサイス車 １〜４台

スイープ周波数： ８〜５０ Ｈｚ

スイープ数／発振点： ５〜２０ 回

発振点間隔： １５０ ｍ（標準）

総発振点数： １５２点

＜受振系＞

受振器： ＳＭ−７（１０ Ｈｚ）、　ＳＭ−２４（１０Ｈｚ）

受振器個数／受振点： ３個

受振点間隔： ２５ｍ

総受振点数： ８８４点（ﾃﾞｯﾄﾞﾛｹｰｼｮﾝを含めた場合、９３２点）

受振器総展開長： ２２．０７５ ｋｍ（８８３＊２５ｍ）

＜記録系＞

探鉱機： ＧＤＡＰＳ−４Ａ 一式

サンプル間隔： ４ ミリ秒

記録長： ８秒（コリレーション後）

チャネル数： 標準４００チャネル

展開： 固定展開
