土研の地盤応答計算システム（以下、現システムという）におけるモデル地盤の生成ルールについては参考資料のモデル地盤の生成手順その１〜その５に示します。

この中で以下の項目については、現システムの方法に準拠します。

・ Ｎ値からＶｓへの換算方法

・ 基盤層の設定方法（ただし、最下層を基盤層にする機能も追加します）

・ 単位体積重量やひずみ曲線などの物性値と土質区分との対応方法

層の区分方法については下記に当社の提案を示しますが、現システムの方法に変更しても構いません。変更する大きな理由は層区分数が９９までという制限があり、深部データのモデル化する際には、この制限値が寄与する事が予想されるからです。

当社が提案する地盤モデルの生成ルール以下のとおりです。

�@ ＳＨＡＫＥの計算に必要なＶｓ（せん断波速度）をＮ値から換算する換算式は、道路橋示方書形式と、石油パイプライン技術基準のどちらかを使用します。どちらを使用するかはユーザーが設定します。（参考資料、モデル地盤の生成手順その１参照）

�A 層の設定は、地盤情報の層をまずは優先します。工学基盤面は現システムの２つの方法に加えて、最下層の下面も工学基盤面とできるようにします。

�B 最小層厚＝ボーリング長（地表〜工学基盤面）÷９９を計算します。

�C 各層の厚さ＜最小層厚　なら、層厚の小さい（薄い層）から順に下層と統合していき、層厚が最小層厚以上になった時点で設定を終了します。この処理を全層で最小層厚以上になるまで繰り返します。図１−３

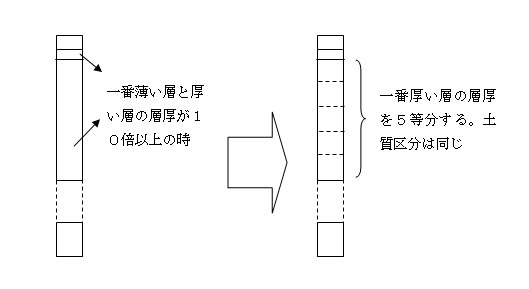

�D 層厚の最も厚い層と薄い層を比較し、１０倍の差がある時は、最も厚い層を５等分します。５等分した時の層の土質区分（砂ＯＲ粘土）はすべて同一のものを割り当てます。この処理を全層について行い、全層の最小層厚と最大層厚の比が１０倍以内になるようにします。図１−４

�E �Cと�Dの処理を繰り返して条件を満足すれば�Fに行きます

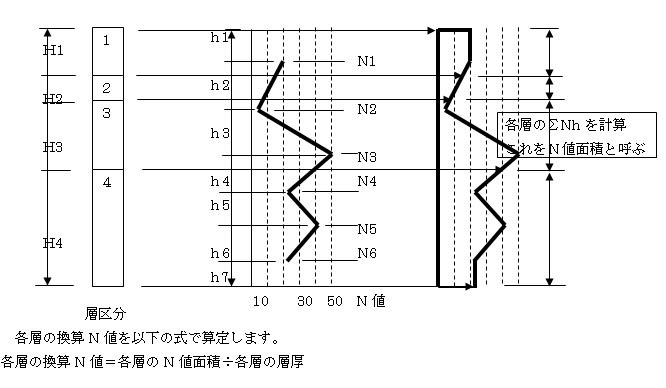

�F 決定した層とＮ値（深度）とを比較して、各層の換算Ｎ値を次のように算定します。

図１−５

�G 各層の換算Ｎ値をＶｓに換算します。Ｖｓへの換算式は道路橋示方書形式と、石油パイプライン技術基準のどちらかを使用します。

�H 各層の物性値（単位体積重量、適用するひずみ曲線）を土質区分を元に設定します。

以上のルールでモデル化を行います。
