（３）微動パワースペクトル

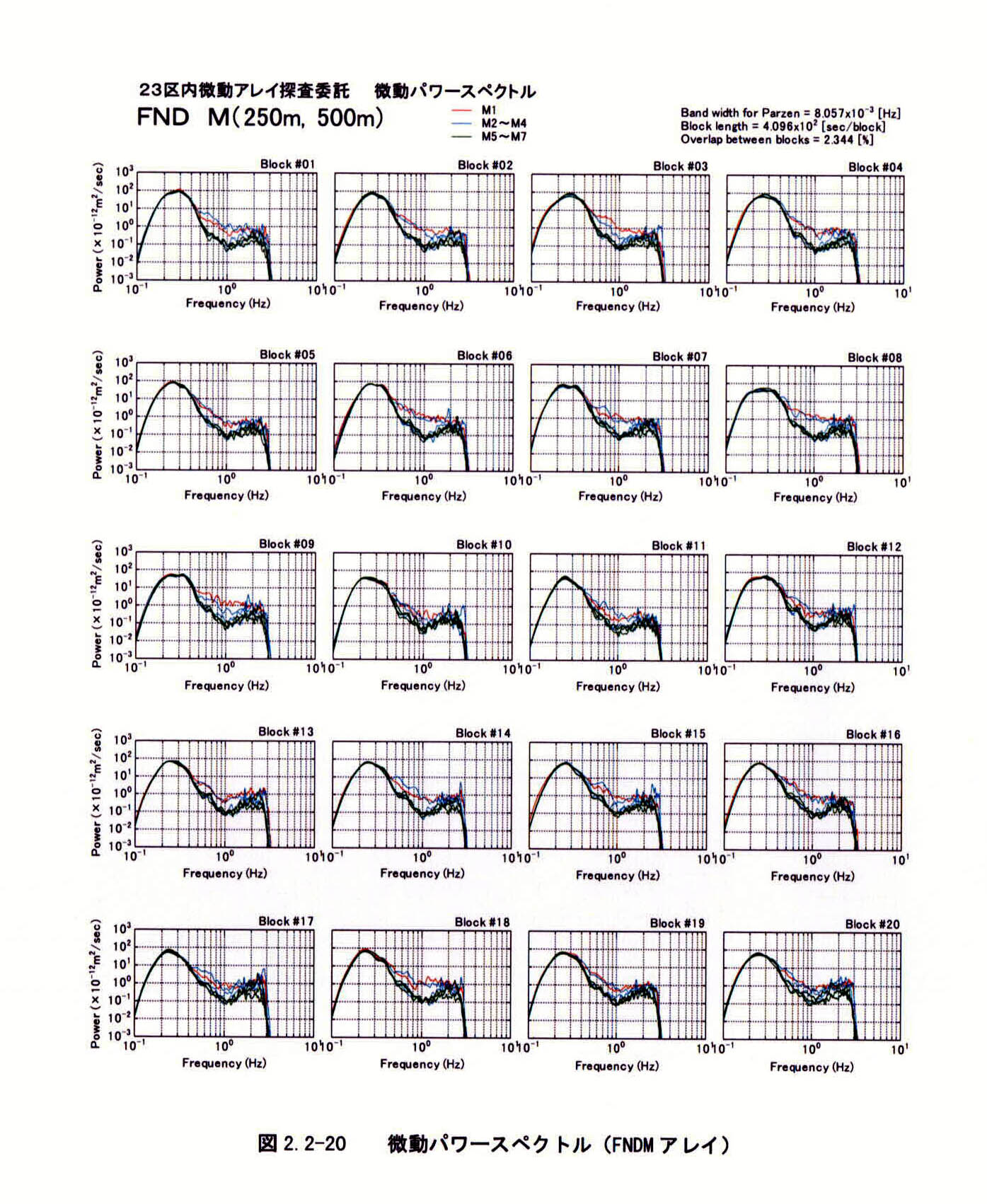

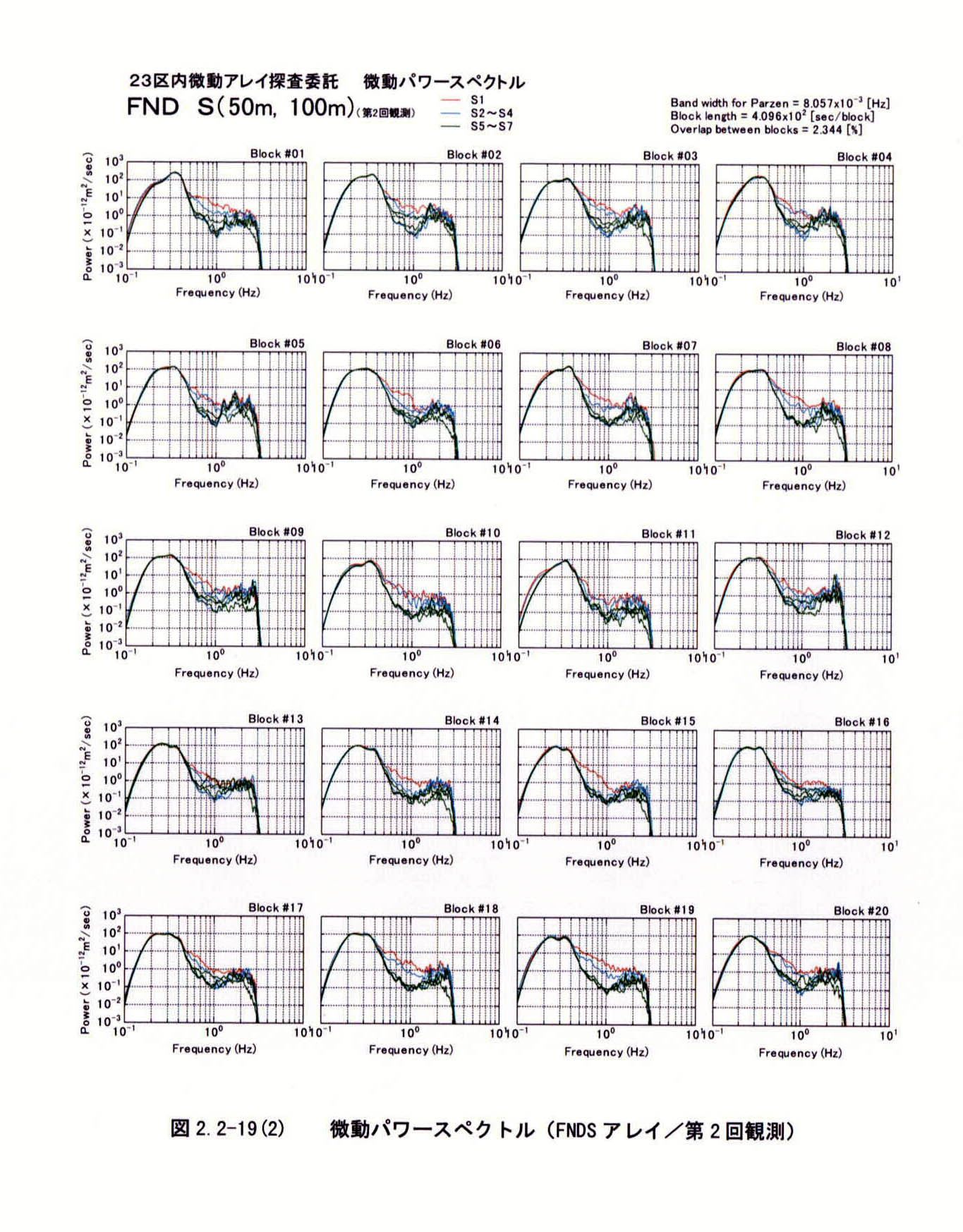

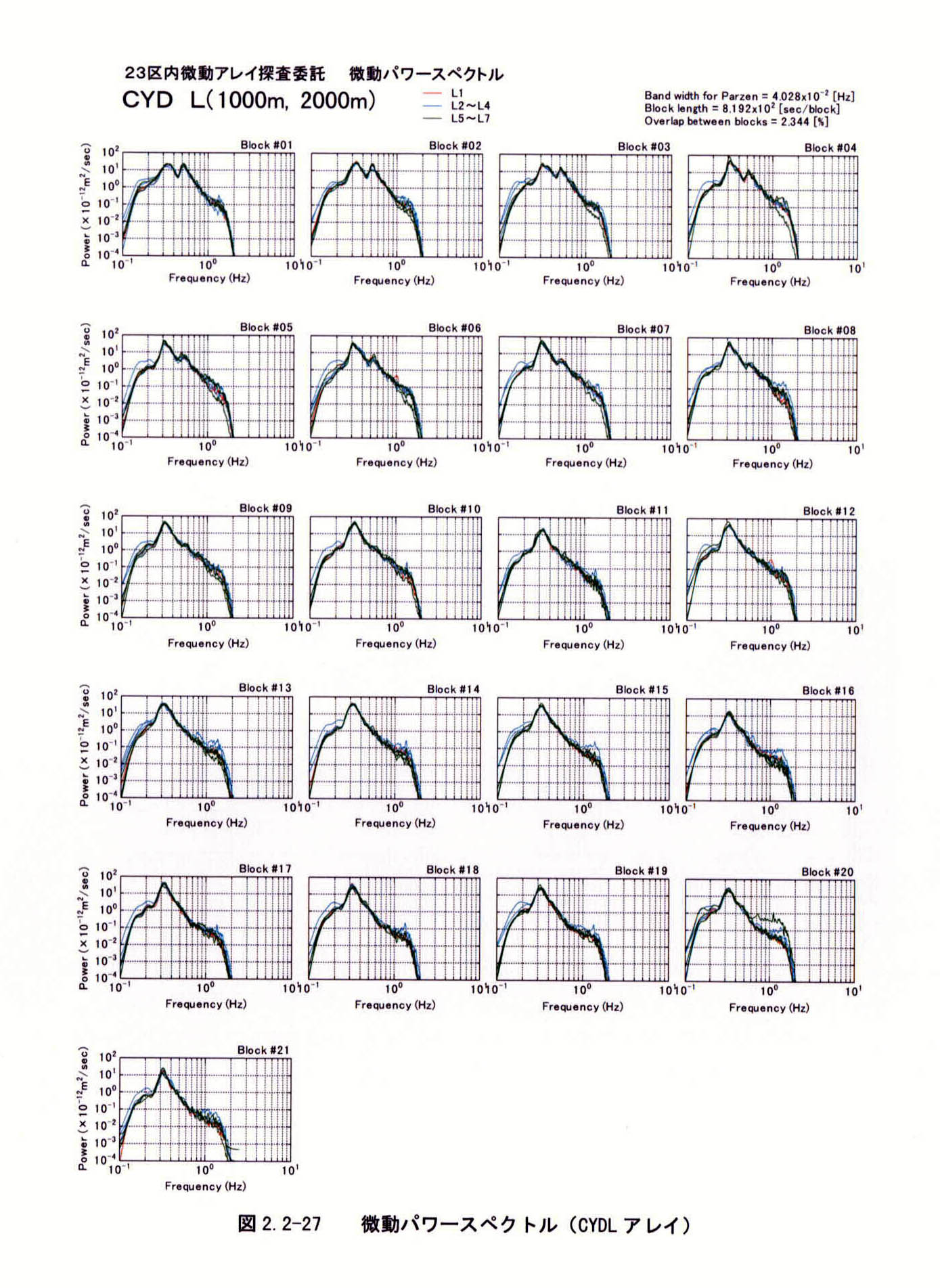

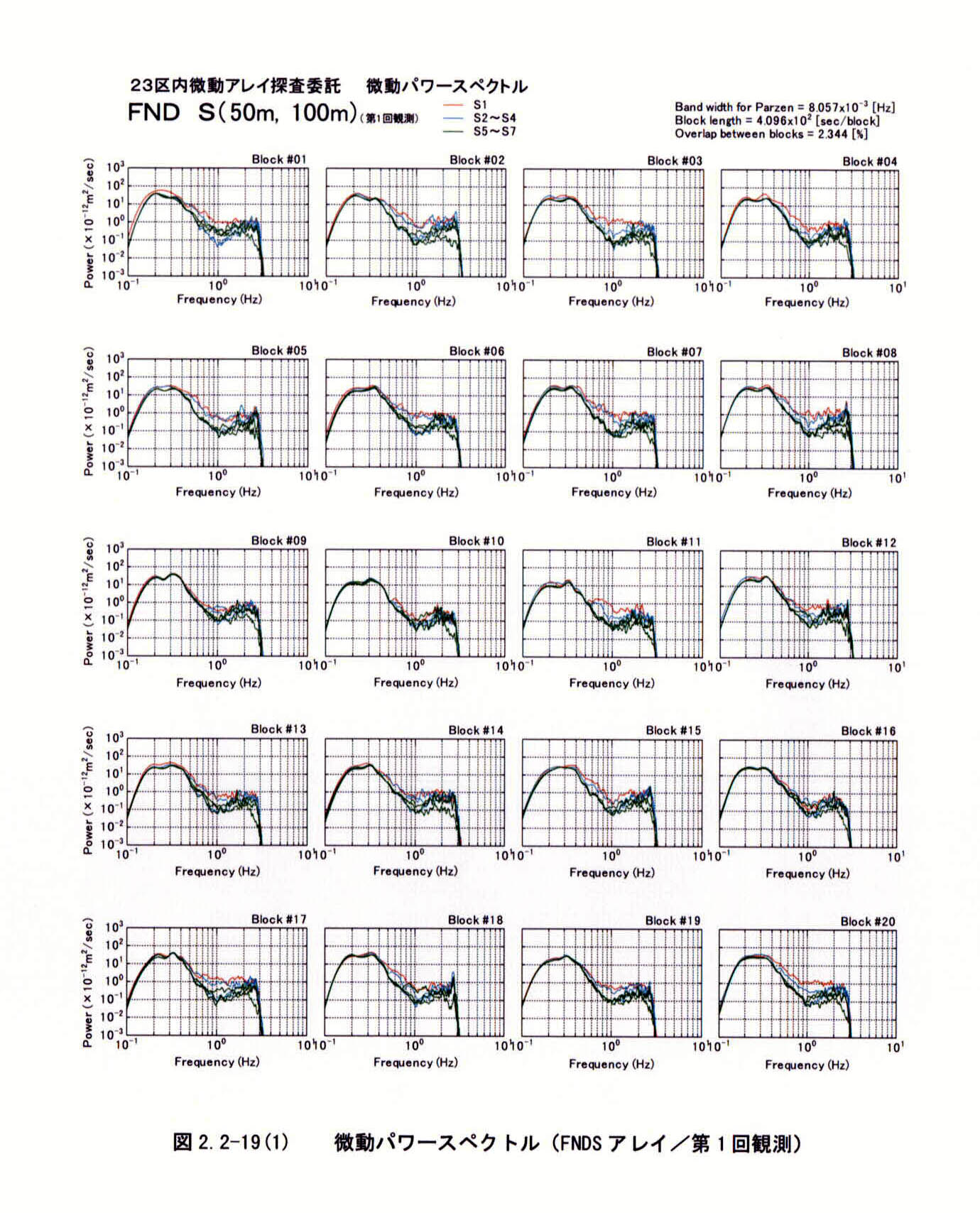

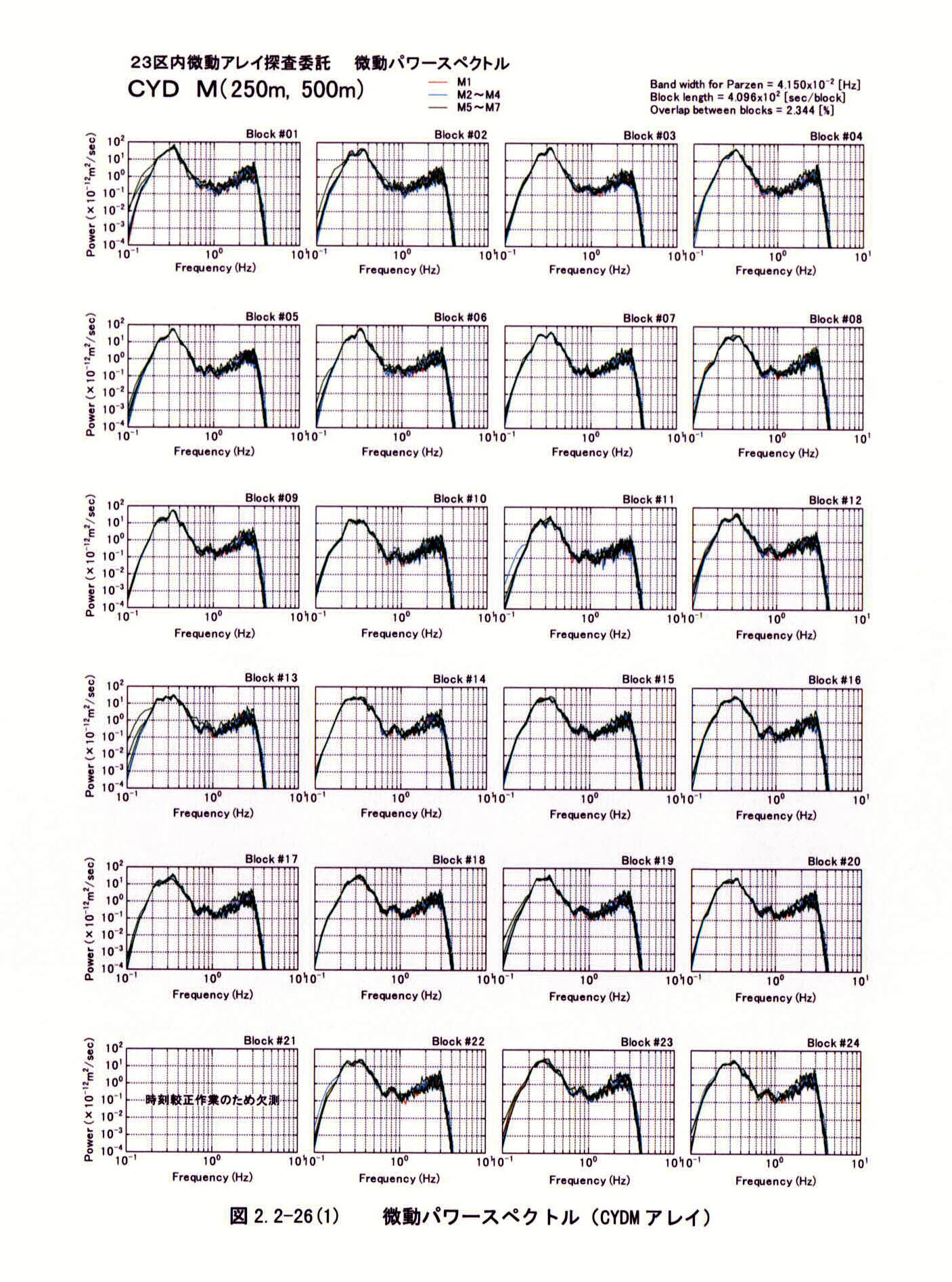

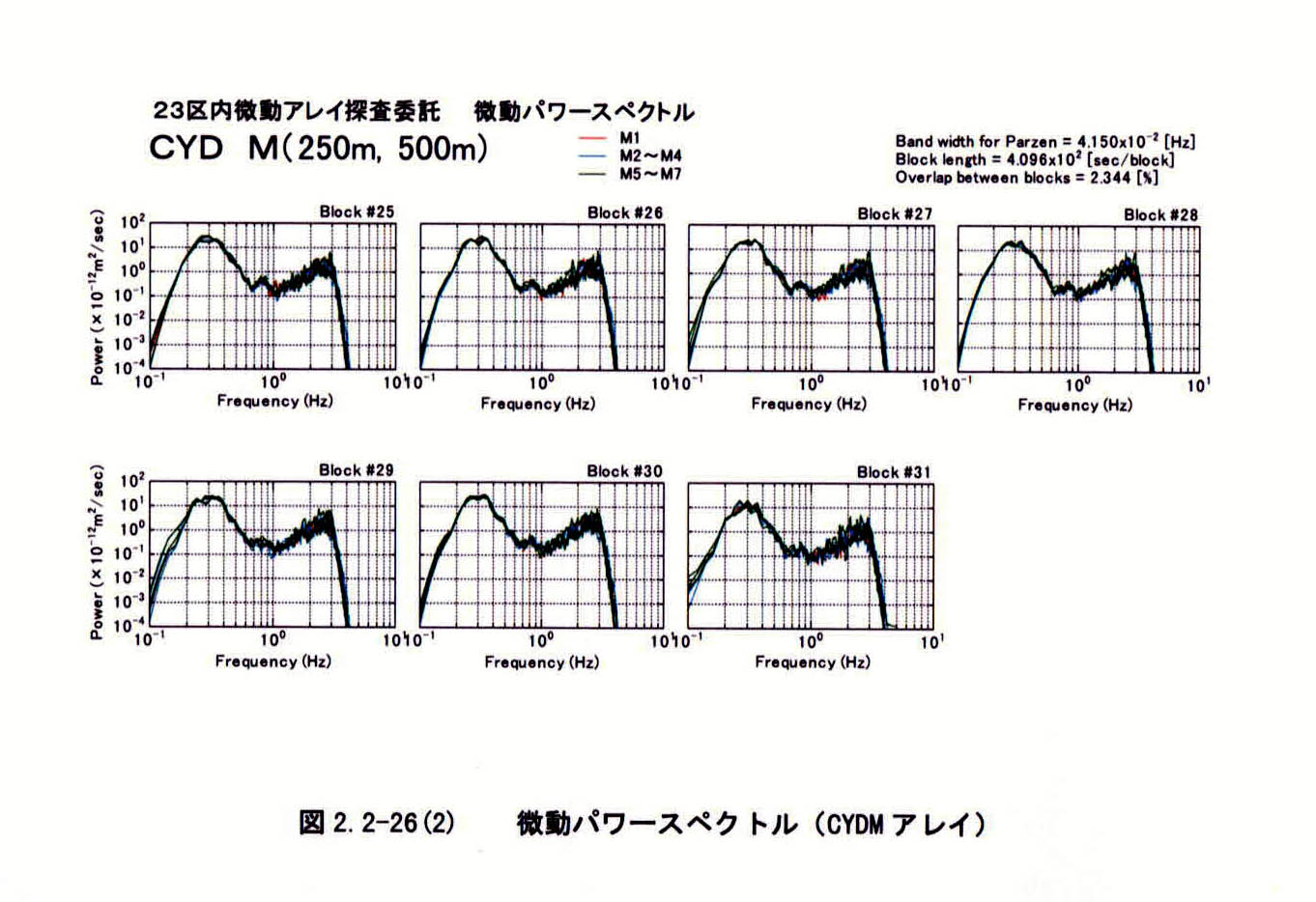

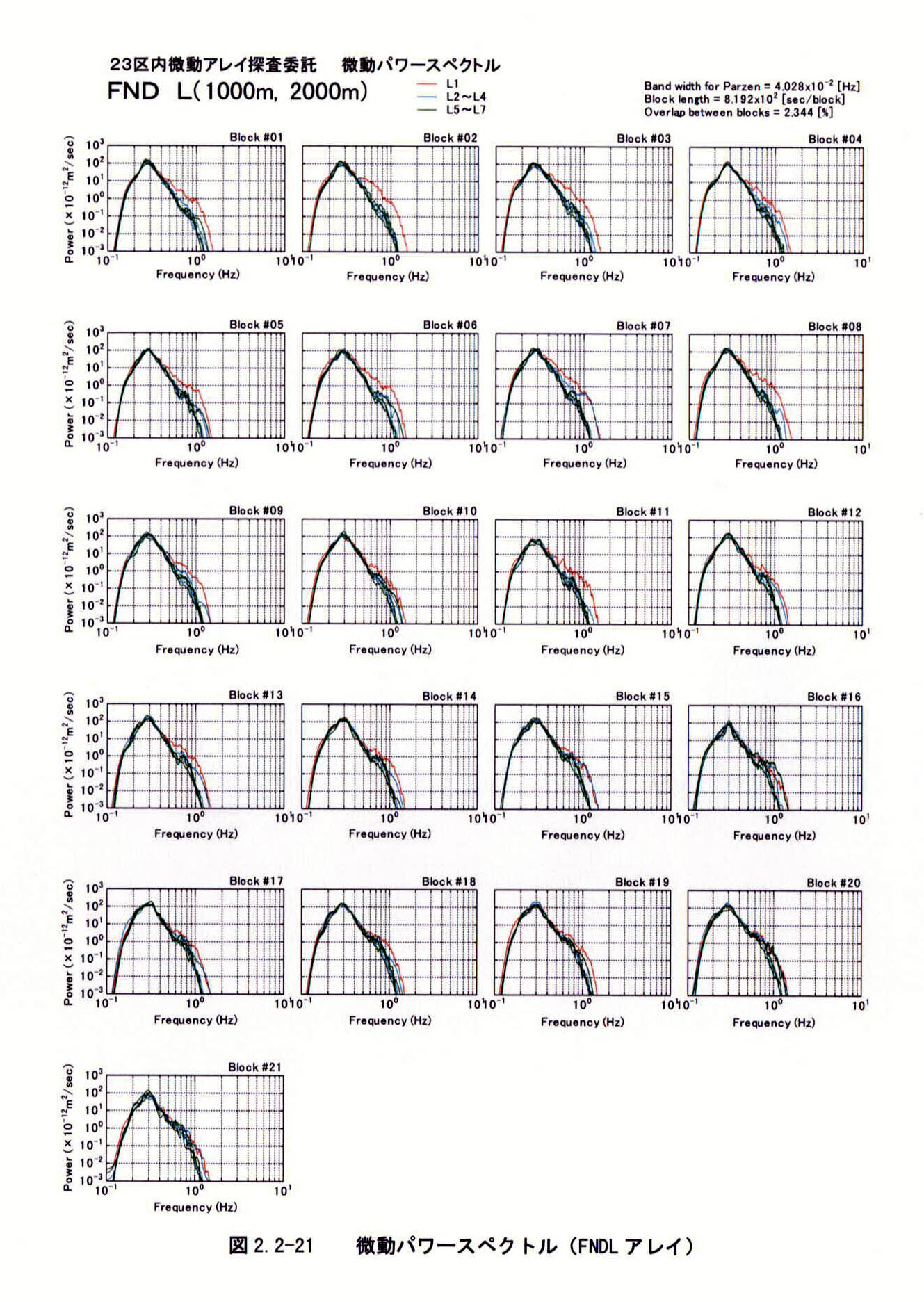

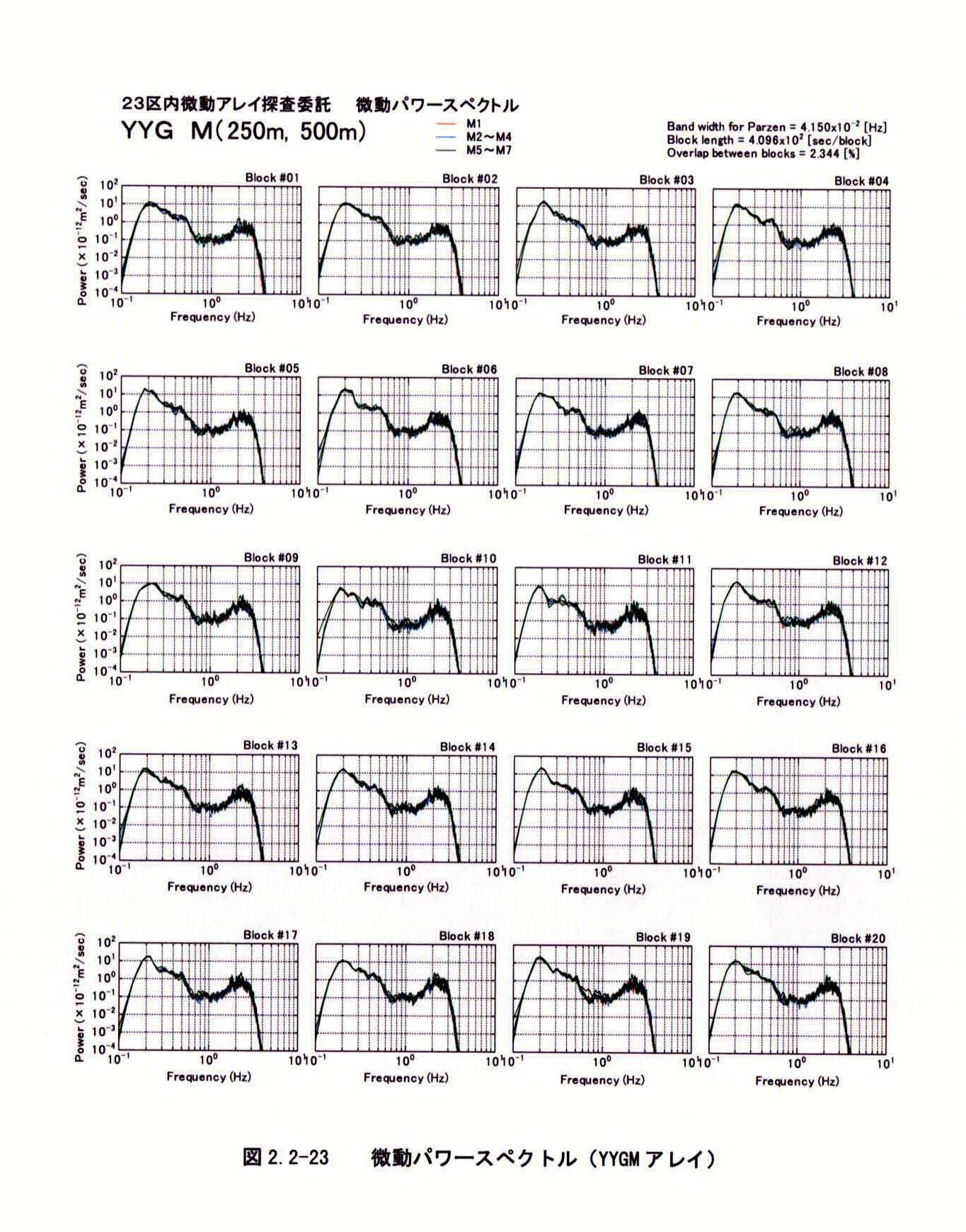

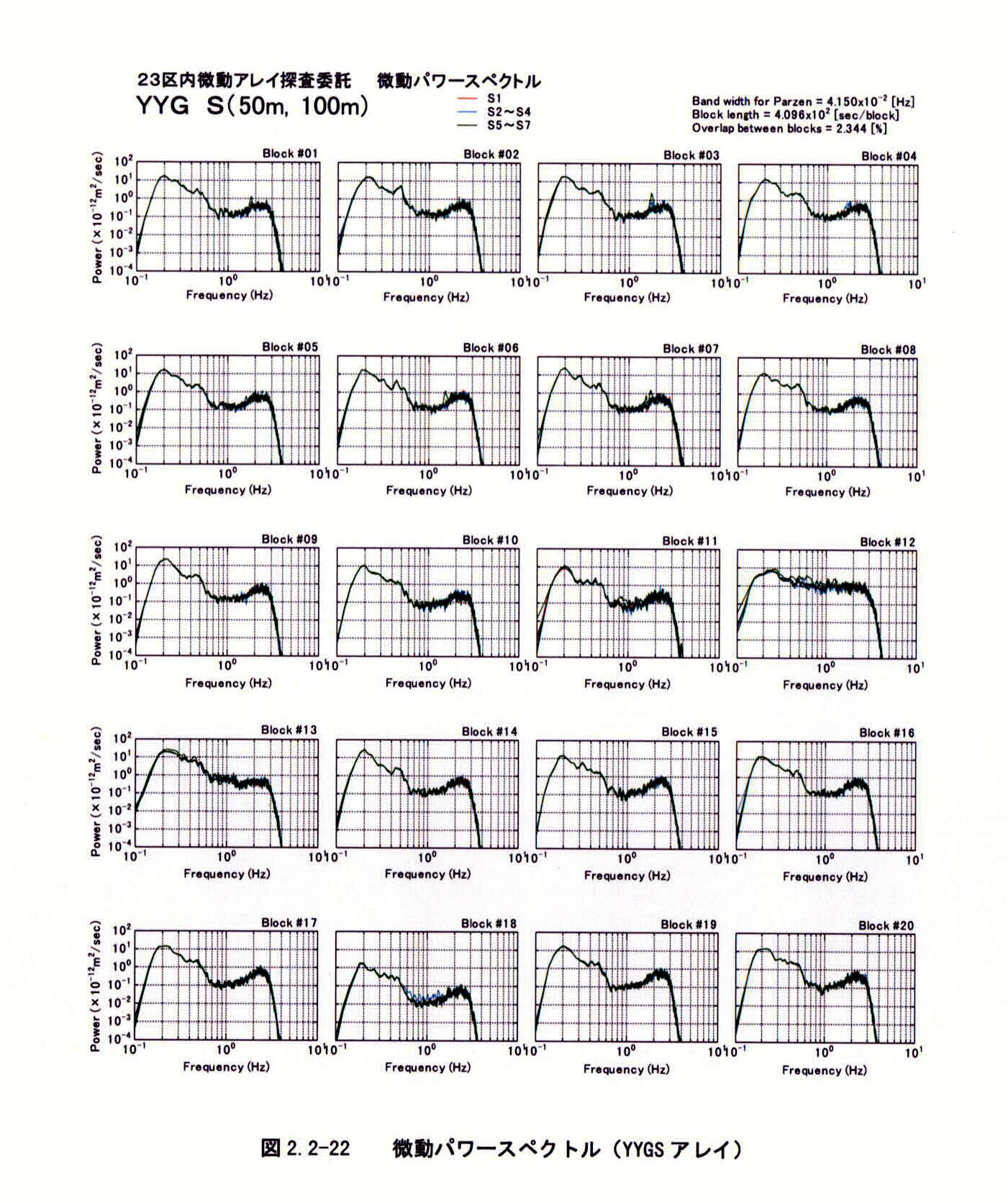

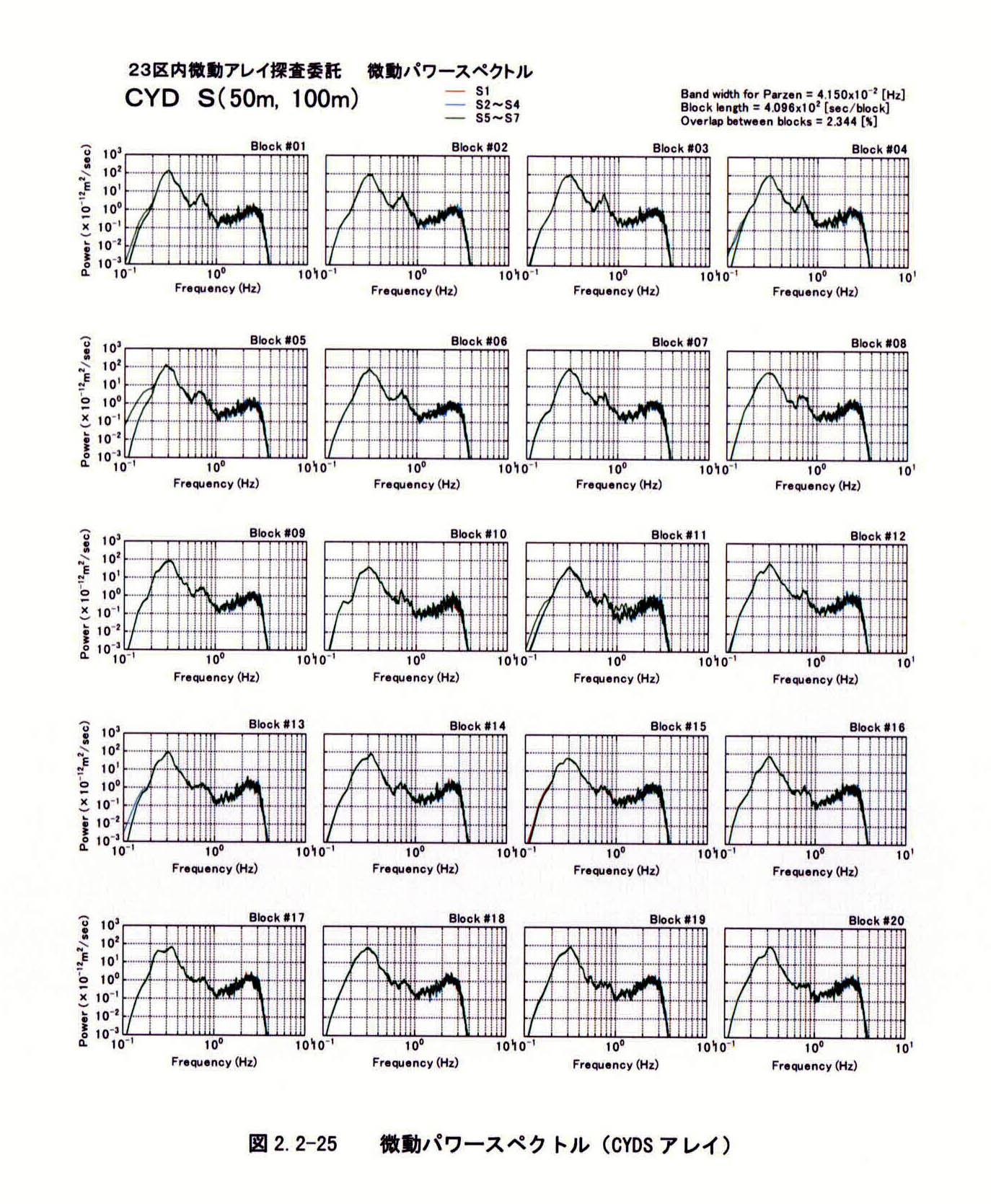

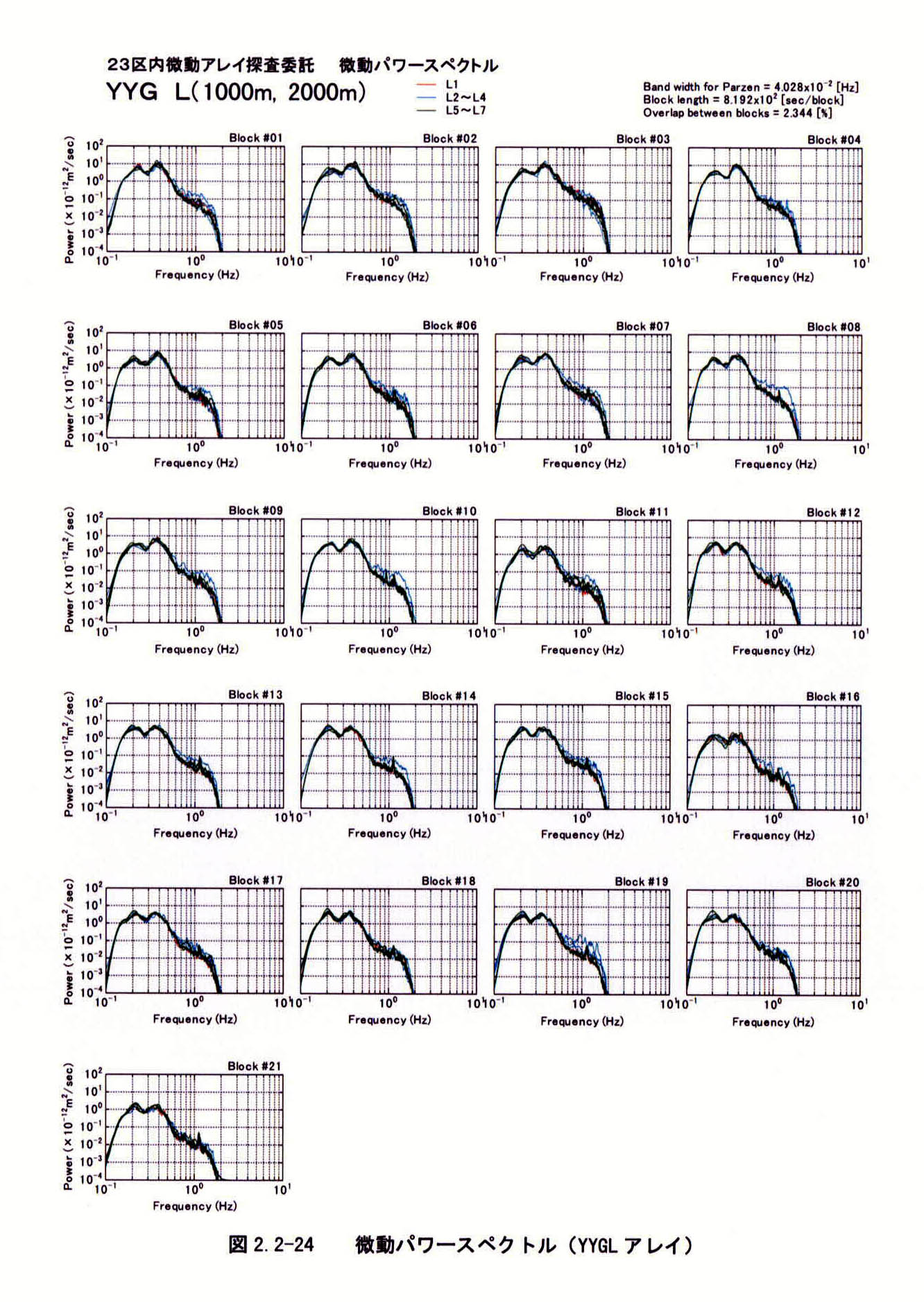

各調査地点毎・各アレイ毎に計算した微動パワースペクトルを，図２−２−１９−１、図２−２−１９−２、図２−２−２０、図２−２−２１、図２−２−２２、図２−２−２３、図２−２−２４、図２−２−２５、図２−２−２６−１、図２−２−２６−２、図２−２−２７に示す。各図には，複数個のスペクトル図が示されているが，これは，観測波形からスペクトルを計算する際に，用いる全データ長を小区間（以後，ブロックと呼ぶ）に分割して計算したことによる。最終的なスペクトルは，これらブロックごとのスペクトルを平均して求められる。これは，分散が小さく精度の良いスペクトル推定量を得るためによく行なわれる手法である（日野１９７７）。また，Ｌアレイのスペクトルにおいて約１Ｈｚより高周波数側のパワーがＭ，Ｓアレイのそれと比べて小さくなっているのは，解析におけるフィルターパラメータの違いのためである。Ｌアレイは主に低周波数領域の解析に用いるため，そこを強調できるフィルター操作を施してある。
