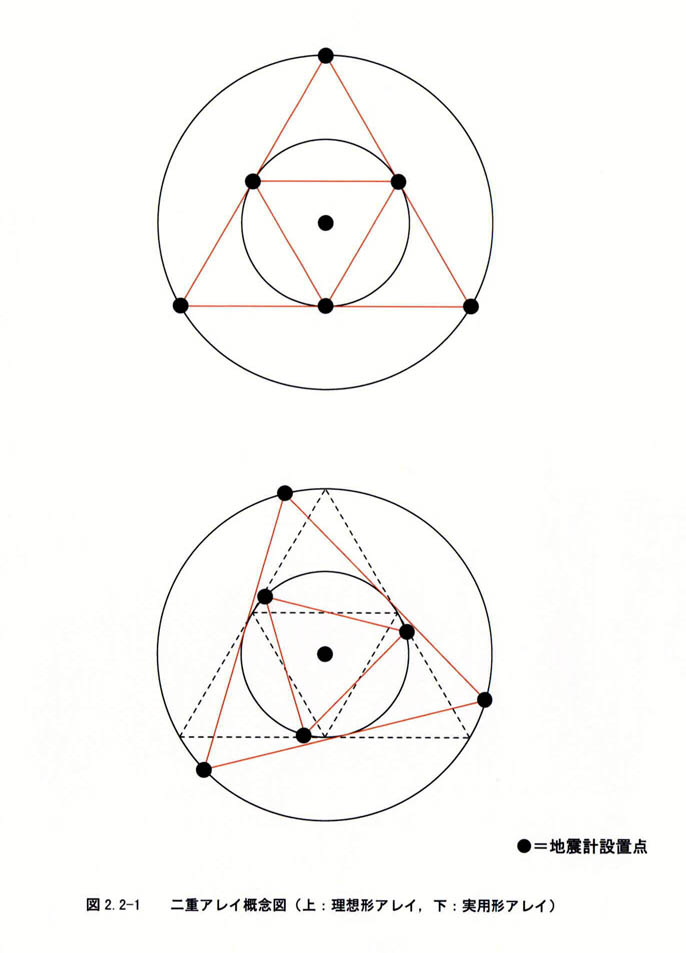

図２−２−１は，二重アレイ（半径比＝１：２）の概念図である。図中の黒色丸印（●）は地震計設置点を表す。上図は完全対称な理想形アレイ，同じく下図は上図の正三角形（赤色実線）をアレイ中心の周りに適宜回転させた実用形アレイである。どちらのアレイも理論上は全く等価であるが，実用形アレイは理想形アレイよりも設計が容易であるという利点を有する。

本調査の観測現場の多くは首都圏の人口密集地域にあり，理想形アレイの展開が常に可能とは限らない。このため，本調査では主として，実用形アレイを採用した。
