２−３−１　探査仕様

屈折法地震探査は、地層が何層かにわたる成層構造をなしていると考えられる場合に、それぞれの地層境界付近を伝播する屈折波の初動を解析して、各層の速度を求める手法である。新第三系の地層の速度は反射法地震探査の速度解析により推定することができるため、ここでの主な対象は先新第三系の基盤岩の速度である。屈折法地震探査は、Ｐ波反射法地震探査と同じ受振測線１０７７点＋独立型観測点３０点（ＲＰ．１１０１−１１３０）で実施した。

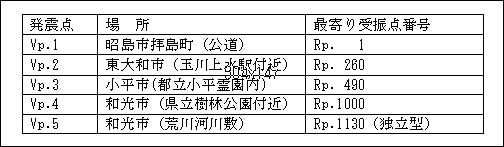

発震点は、測線の両端付近を含めた以下の５点（うち２点は反射法調査として実施）である。表７

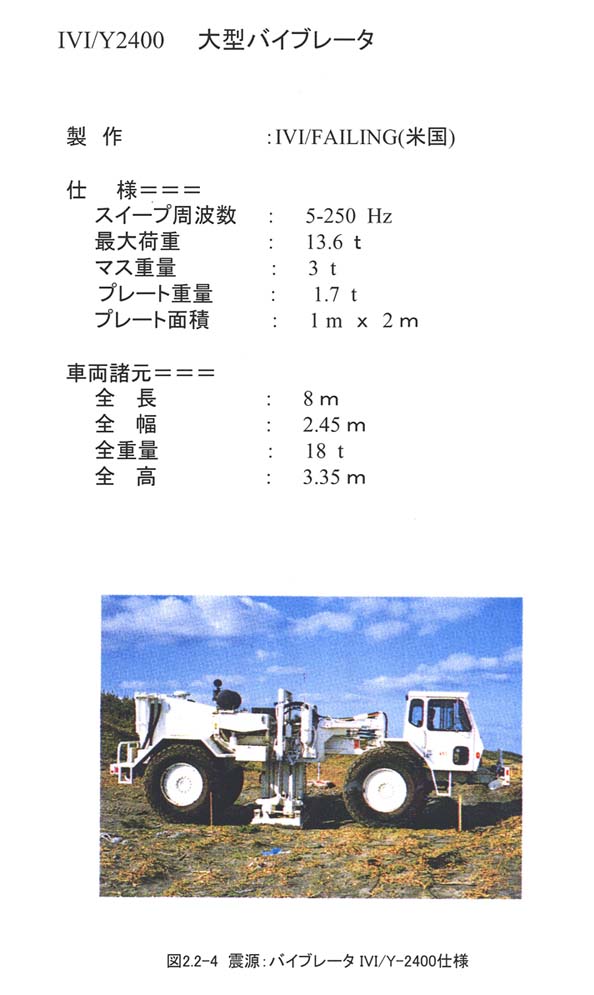

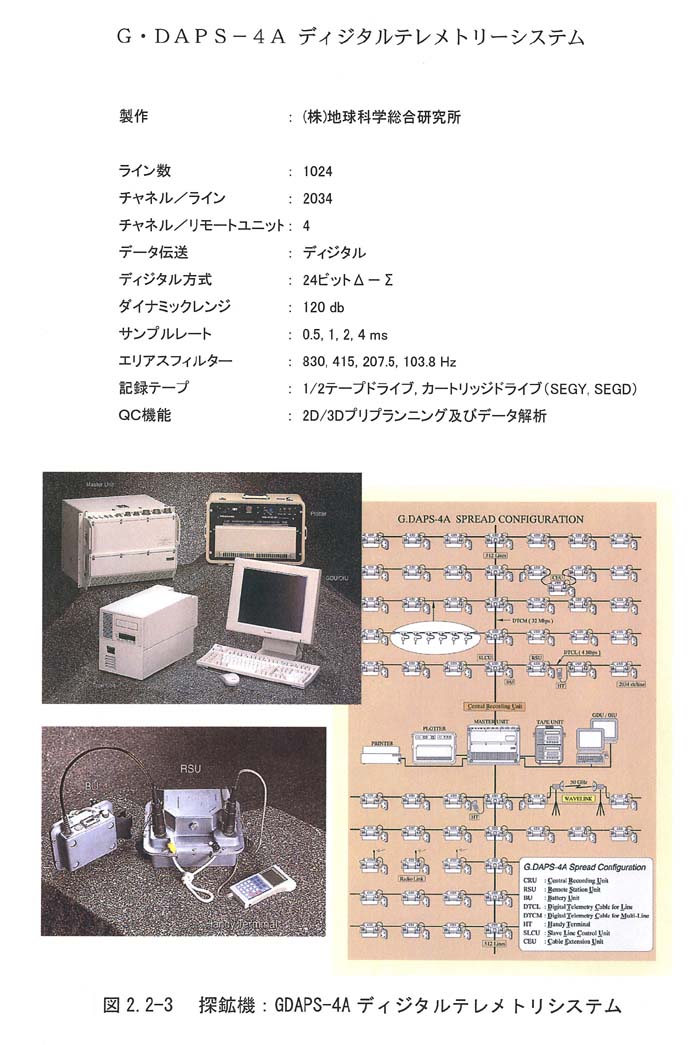

震源として大型のバイブロサイス車４台（図２−２−４参照）を用い、反射法の全受振器である　チャネルの展開を用いてＧＤＡＰＳ−４Ａ型探鉱機でデータを取得した（図２−２−３ 参照）。

本調査の測定仕様はつぎのとおりである。仕様一覧は表にも示した。

［Ｐ波屈折法地震探査］

＜発震系＞

震源： バイブロサイス車　４台

スイープ周波数： ６〜４０ Ｈｚ

スイープ数／発震点： ＶＰ１：１２５、ＶＰ２：１００、ＶＰ３：１５０、ＶＰ４：１００、ＶＰ５：１００）

発震点数： ５点（うち２点は反射法調査として実施）

＜受振系＞

受振器： ＳＭ−７（１０ Ｈｚ）

受振器個数／受振点： ９個

受振点間隔： ２５ ｍ

総受振点数： １０７７点＋３０点

受振器総展開長： ２６．９ ｋｍ

＜記録系＞

探鉱機： ＧＤＡＰＳ−４Ａ 一式

サンプル間隔： ４ ミリ秒／ＧＤＡＰＳ−４Ａ

記録長： １６秒

チャネル数： １１０７チャンネル

展開： 固定展開
