（１０）重合断面図（Ｆｉｎａｌ Ｆｉｌｔｅｒｅｄ Ｓｔａｃｋ）

重合後のデータに対して、フィルターテストを行い、以下のフィルターを適用し、最終重合断面とした。

Ｆ−Ｘ 予測フィルター

ゲート長 ９１ トレース

オペレータ長 １３ トレース

ウィンド長 　８００ ミリ秒

オーバーラップ ４００ ミリ秒

バンドパスフィルター

０．０ 〜 ２．０ 秒 １２〜３０ Ｈｚ

２．０ 〜 ３．０ 秒 　８〜２５ Ｈｚ

３．０ 〜 ５．０ 秒 　８〜２０ Ｈｚ

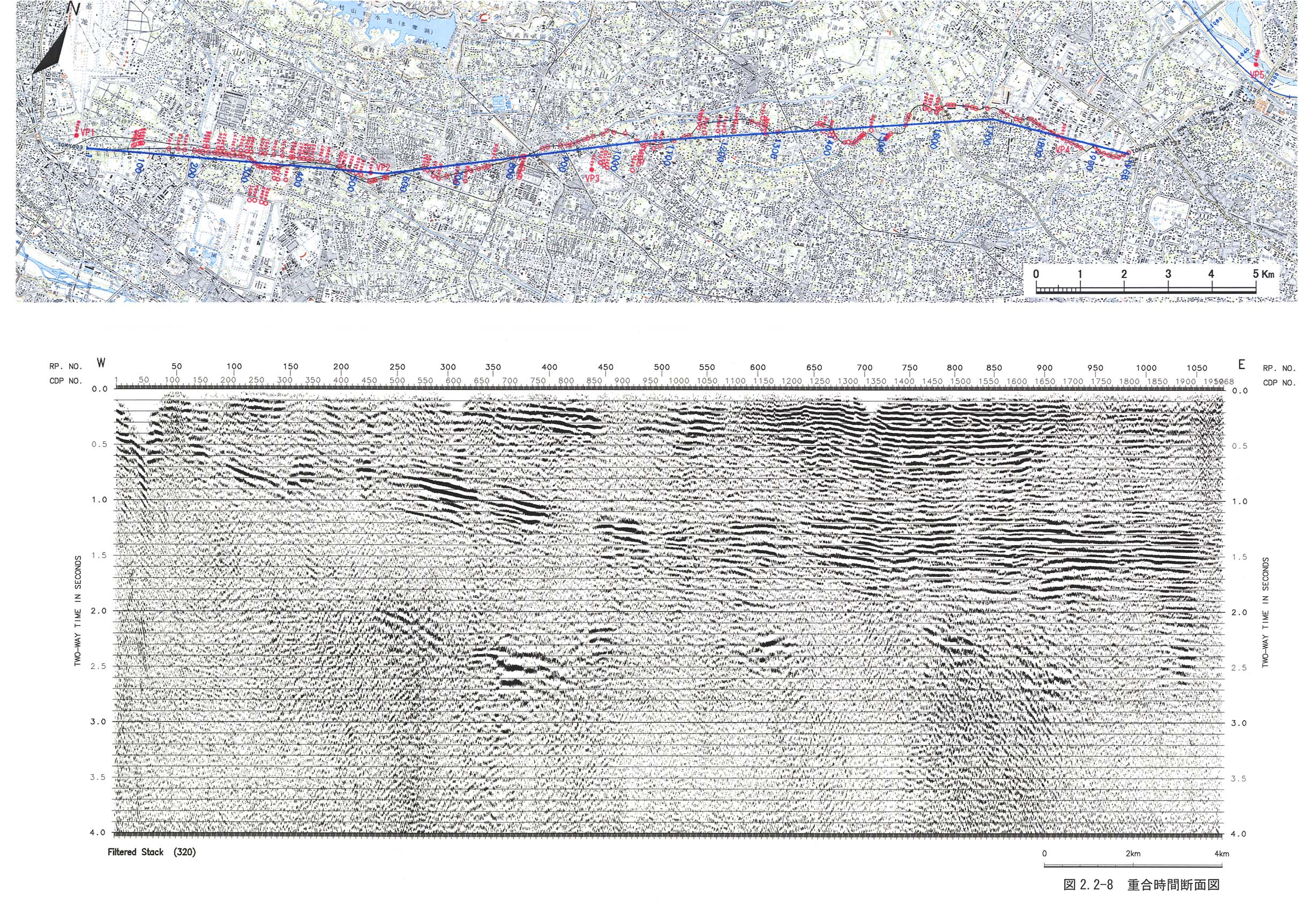

重合時間断面図を図２−２−１３に示す。
