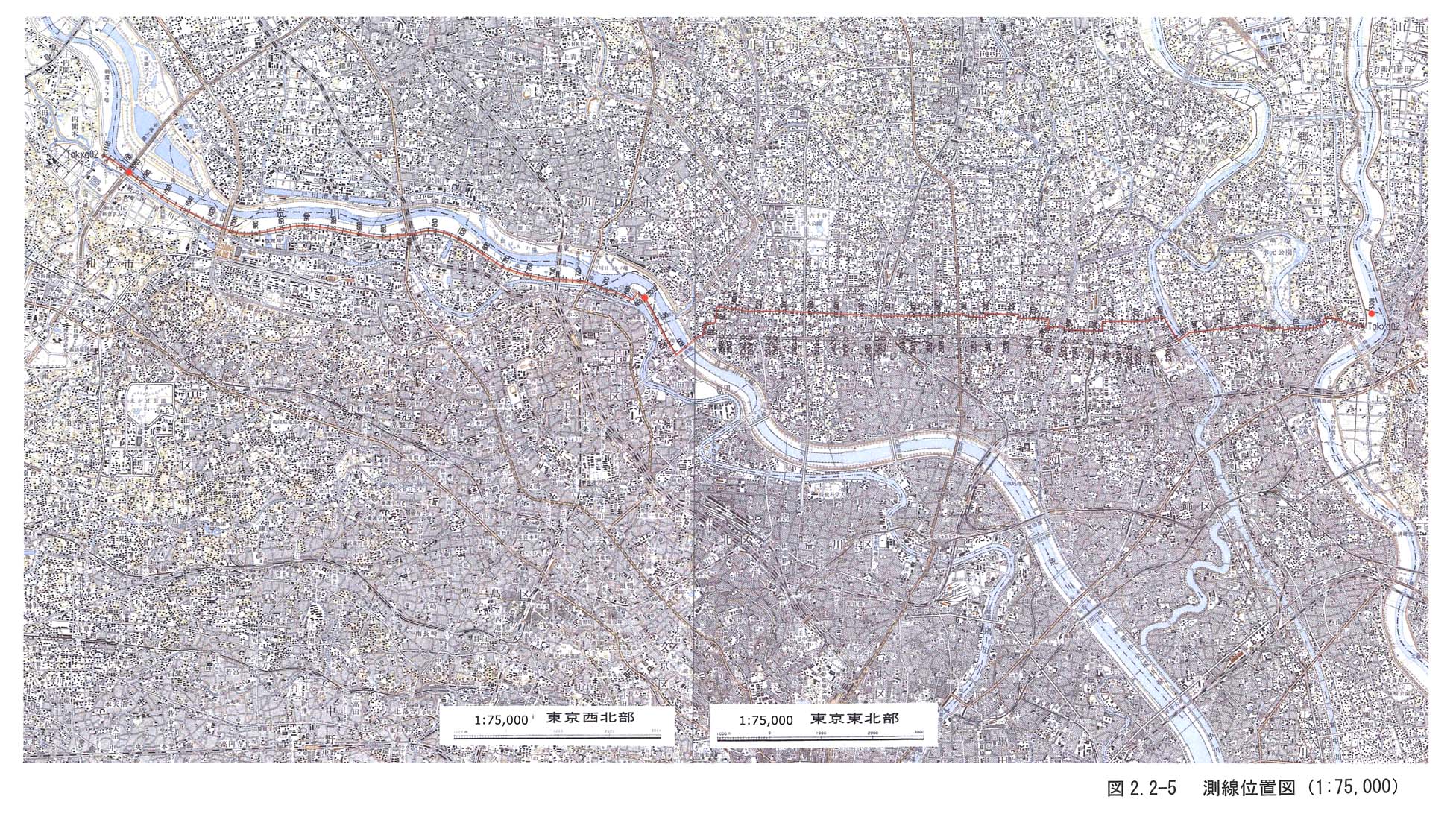

Ｐ波反射法地震探査の測線は、東京都葛飾区東金町から足立区・北区・板橋区をとおり埼玉県和光市に至る総延長約２８ｋｍの測線である。

当測線では、交通のノイズが大きいことから、大型の非爆薬人工震源バイブロサイス車１〜４台を震源として用いた（図２−２−４参照）。バイブロサイス調査は、受振点間隔２５ｍ、発震点間隔標準１５０ｍ、２４０〜３００チャネルのＣＤＰ重合法に基づくデータ取得を行った。チャネル数は、震源のパワー・受振点のノイズ状況をみて変更した。

測線上に設置された受振器で取得された反射波データは ＧＤＡＰＳ−４Ａ型探鉱機によって記録された（図２−２−３ 参照）。

本調査の測定仕様は次のとおりである。この仕様は表２−２−１ にもまとめて示した。

［Ｐ波反射法地震探査］

＜発震系＞

震源： バイブロサイス車 １〜４台

スイープ周波数： ８〜６０ Ｈｚ

スイープ数／発震点： ５〜２０ 回

発震点間隔： １５０ ｍ（標準）

総発震点数： ２４０点

＜受振系＞

受振器： ＳＭ−７（１０ Ｈｚ）

受振器個数／受振点： ９個

受振点間隔： ２５ｍ

総受振点数： １１１６点

受振器総展開長： ２７．９ ｋｍ

＜記録系＞

探鉱機： ＧＤＡＰＳ−４Ａ 一式

サンプル間隔： ４ ミリ秒

記録長： ８秒（コリレーション後）

チャネル数： ２４０〜３００チャネル

展開： 振り分け展開
