２−１−４　共通反射点（ＣＤＰ）重合法

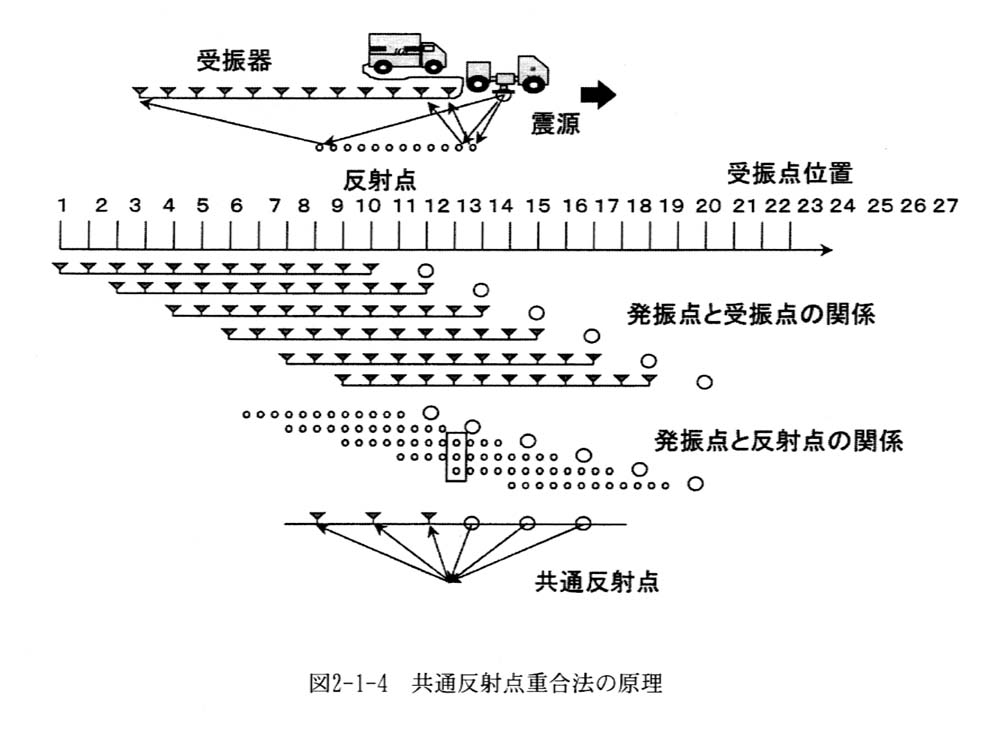

反射法地震探査では，１回の発震で生じる反射波を多数の受振点（マルチチャンネル）で測定する。図２−１−４に示すように，発震点間隔を受振点間隔の整数倍とすれば，発震点と受振点の中点の位置は，受振点間隔の１／２で，規則正しく並ぶことになる。このような中点を共通反射点と呼ぶ。共通反射点はＣＤＰ（Ｃｏｍｍｏｎ Ｄｅｐｔｈ Ｐｏｉｎｔ）またはＣＭＰ（Ｃｏｍｍｏｎ Ｍｉｄ Ｐｏｉｎｔ）と呼ばれている。個々の測定データの発震点と受振点の組合せは，ＣＤＰとオフセット距離（発震点と受振点間の距離）としても表現できる。同一のＣＤＰを構成する記録（トレース）の集合をＣＤＰギャザーと呼ぶ。

ＣＤＰギャザーを構成するトレースは，反射波の経路は異なっていても，水平構造であれば地下の反射点位置は同一であり，その走時は）式２−１の双曲線で近似できる。

式２−１

ここに，Ｔ： 反射波の走時 　　　　　　　Ｔ０ ： 垂直走時＝２ＨＶ／ｒｍｓ

Ｈ： 地表から反射面までの深度 Ｘ ： オフセット距離

ＶｒｍｓはＲＭＳ速度と呼ばれ，地表から反射面までの一種の平均速度である。

この原理に基づき，経路の異なった反射波をその共通反射点位置での垂直走時に変換（ＮＭＯ補正）して加算（重合）することにより，測線に沿った反射記録断面図を作成することができる。加算するデータの数を重合数と呼ぶ（図２−１−４は３重合の例だが，本調査では全体として２０〜５０重合程度）。このような手法を共通反射点重合法と呼ぶ。この手法は次のような利点を持つ。

@反射波の走時とそのオフセット距離から式２−１に基づき，速度解析によりＲＭＳ速度を計算し，垂直走時変換補正量（ＮＭＯ補正量）や隣接する地層間の区間速度を求めることができる。

A異なった経路の反射波を重合することで，多重反射などの不要なイベントを消去して，Ｓ／Ｎを向上させることができる。
