本調査地域の地下構造は，基盤を厚さ４０００ｍあるいはそれ以上の堆積層が覆っていると想定される。このような大深度地下構造を把握するには，起震車（大型バイブロサイス車）を用いて，地震基盤の分布形状，深度及びそれを覆う堆積層の分布形状，深度，Ｐ波速度を求めることが可能な反射法地震探査が最適と判断し，実施した。

イ　調査位置

北区屯田町から白石区東米里にかけて約１２ｋｍの測線を設定し，起震車４台を震源とする反射法地震探査を実施した。測線東端付近において平成１４年度測線と交差する。探査測線位置図を図３−１−１（２０万分の１）及び図３−１−２（５万分の１）に示す。

ウ　反射法地震探査の概要

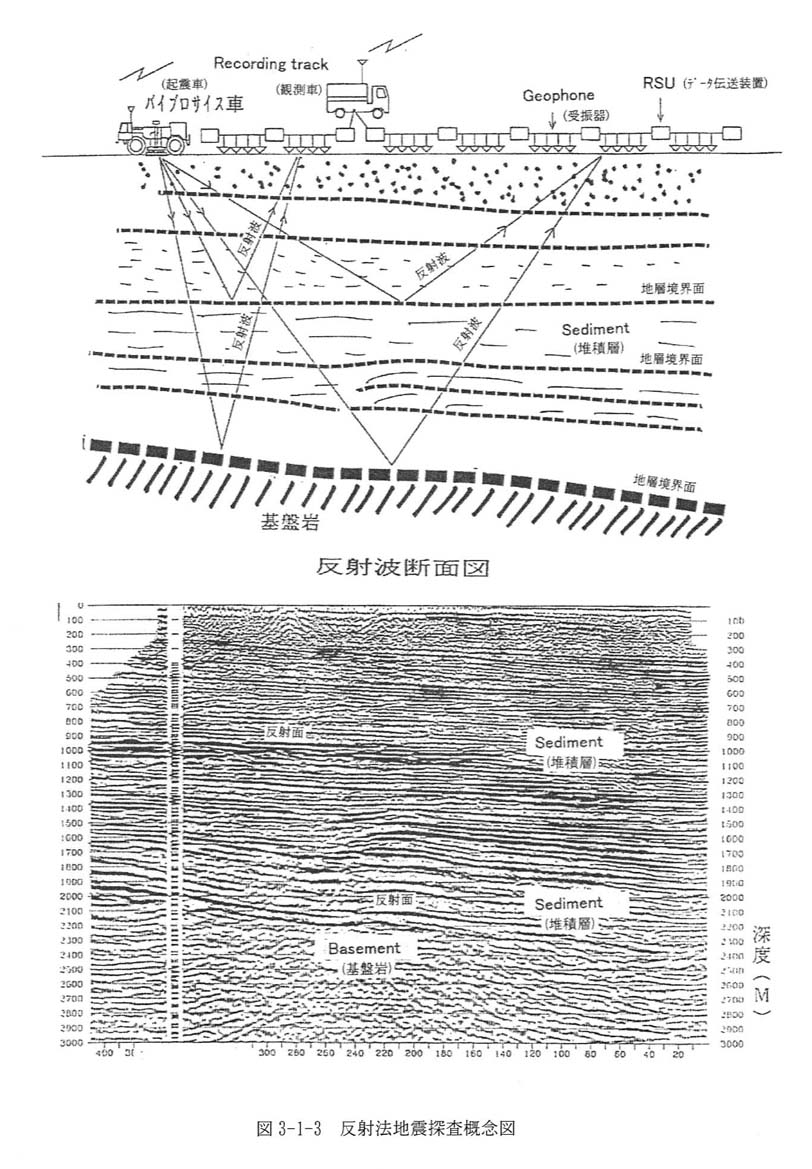

地表面での人工的な振動により発生した弾性波が，地下に伝播する途中で地層境界面に入射すると，そのエネルギーの一部が反射して地表に戻ってくる。このように反射波は異なった物性（弾性波速度，密度）をもつ地層の境界面で生じる。その強度（反射エネルギー）は，地層境界面での音響インピーダンス（弾性波速度と密度との積）の差から定義される反射係数に比例する。反射記録断面図上での連続した反射波（反射イベント）は，その反射波に沿って地層境界面が存在することを示唆している。このような反射波を地表面に敷設した受振器（小型地震計）で観測して，地下構造を解析する探査手法が反射法地震探査である（図３−１−３）。

エ　共通反射点（ＣＤＰ）重合法

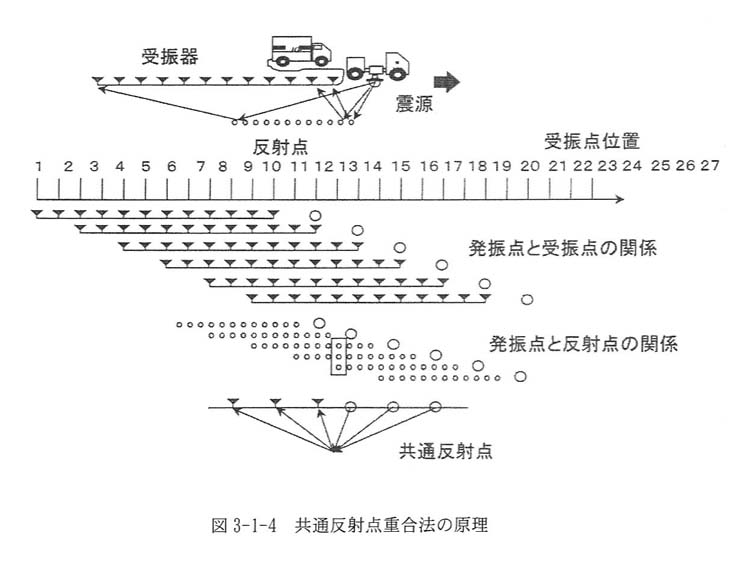

反射法地震探査では，１回の発震で生じる反射波を多数の受振点（マルチチャンネル）で測定する。図３−１−４に示すように，発震点間隔を受振点間隔の整数倍とすれば，発震点と受振点の中点の位置は，受振点間隔の１／２で，規則正しく並ぶことになる。このような中点を共通反射点と呼ぶ。共通反射点は，ＣＭＰあるいは伝統的にＣＤＰ（Ｃｏｍｍｏｎ Ｄｅｐｔｈ Ｐｏｉｎｔ）と呼ばれている。個々の測定データの発震点と受振点の組合せは，ＣＤＰとオフセット距離（発震点と受振点間の距離）としても表現できる。同一のＣＤＰを構成する記録（トレース）の集合をＣＤＰギャザーと呼ぶ。

ＣＤＰギャザーを構成するトレースは，反射波の経路は異なっていても，水平構造であれば地下の反射点位置は同一であり，その走時は（３．１）式（式３−１）の双曲線で近似できる。

ＶｒｍｓはＲＭＳ速度と呼ばれ，地表から反射面までの一種の平均速度である。

この原理に基づき，経路の異なった反射波をその共通反射点位置での垂直走時に変換（ＮＭＯ補正）して加算（重合）することにより，調査測線に沿った反射記録断面図を作成することができる。加算するデータの数を重合数と呼ぶ（図３−１−４は３重合の例だが，本調査では測線端部を除くと３０重合以上，最大で５０重合である）。このような手法を共通反射点重合法と呼ぶ。この手法は次のような利点を持つ。

�@反射波の走時とそのオフセット距離から（３．１）式に基づき，速度解析によりＲＭＳ速度を計算し，垂直走時変換補正量（ＮＭＯ補正量）や隣接する地層間の区間速度を求めることができる。

�A異なった経路の反射波を重合することで，多重反射などの不要なイベントを消去して，Ｓ／Ｎを向上させることができる。
