解析結果の図面は，上から観測波形と合成波形の比較，入力波形，フーリエスペクトルの比較，フーリエスペクトル比（観測波／入力波）と伝達関数の比較を示している。

（注；観測波形と合成波形の表示時間について。本解析では，Ｆ−Ｎｅｔ ＨＳＳ観測点の観測波を入力波として用いているため，観測点直下の基盤からの入力時間を正確に見積もることができない。そこで，合成波形の初動と合わせるように観測波形の表示時間を調整している。）

以下に，解析の結果得られた合成波の波形とフーリエスペクトルについて，観測波との比較を述べる。ただし，波形については，ＳＨ波成分の応答が卓越していると考えられるＳ波初動の１波に限定して述べる。

�@　札幌市震度観測点Ｎｏ．１，微動観測点Ｎｏ．１６（図７−３−１４）

・波形，振幅ともに観測波と良く一致している。

・フーリエスペクトルは，０．２〜０．８Ｈｚの間でほぼ等しく，それより高周波側では観測波よりも多少大きい。

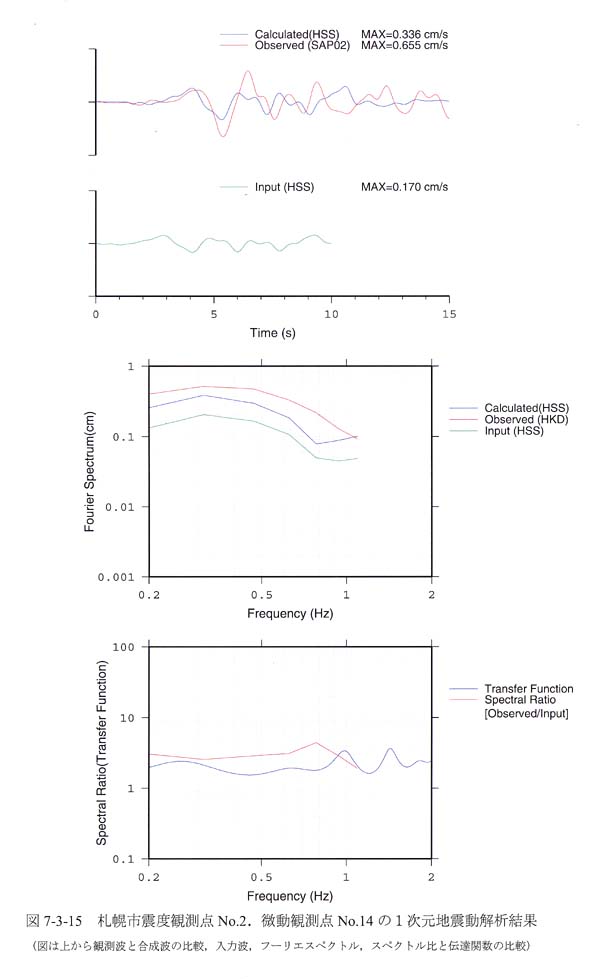

�A　札幌市震度観測点Ｎｏ．２，微動観測点Ｎｏ．１４（図７−３−１５）

・波形は観測波とほぼ一致するが，振幅は，観測波に比べて小さい。

・フーリエスペクトルは，０．２〜１．０Ｈｚの間で，全体的に観測波より小さい。

�B　札幌市震度観測点Ｎｏ．３，微動観測点Ｎｏ．２６（図７−３−１６）

・波形，振幅ともに観測波とほぼ一致している。

・フーリエスペクトルは，０．８５Ｈｚより低周波側では観測波より多少小さく，それより高周波側では逆に大きい値である。

�C　札幌市震度観測点Ｎｏ．４，微動観測点Ｎｏ．２３（図７−３−１７）

・波形，振幅ともに観測波と良く一致している。

・フーリエスペクトルは，０．８Ｈｚより低周波側ではほぼ等しく，０．８Ｈｚより高周波側では，観測波より多少大きい。

�D　札幌市震度観測点Ｎｏ．５，微動観測点Ｎｏ．３（図７−３−１８）

・波形，振幅ともに観測波と良く一致している。

・フーリエスペクトルは，０．２〜０．９Ｈｚでは，ほぼ同じ値である。０．９Ｈｚより高周波側では，観測波より大きな値である。

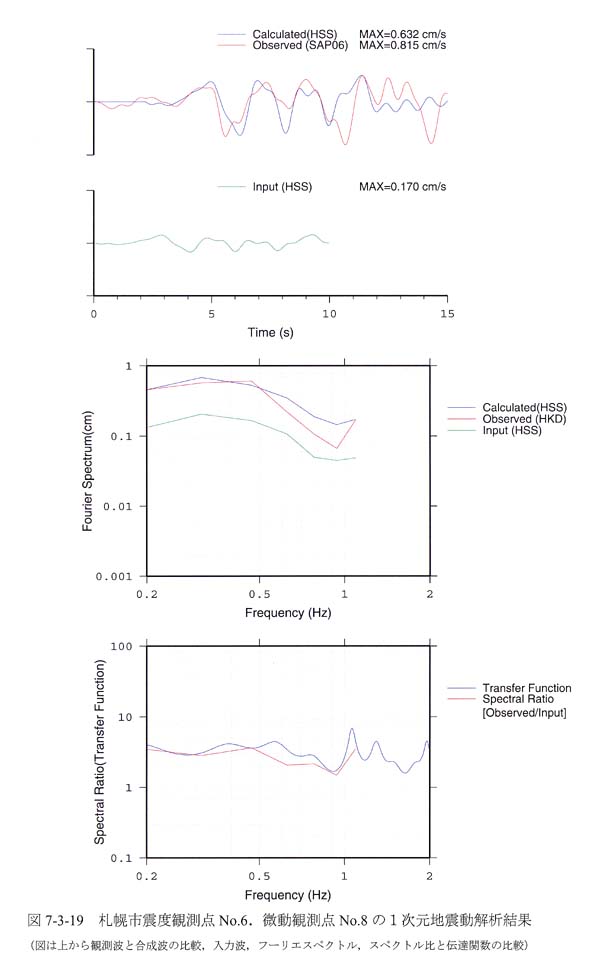

�E　札幌市震度観測点Ｎｏ．６，微動観測点Ｎｏ．８（図７−３−１９）

・波形，振幅ともに観測波と良く一致している。

・フーリエスペクトルは， ０．５Ｈｚ より低周波側ではほぼ等しく，それより高周波側では，観測波より多少大きい。

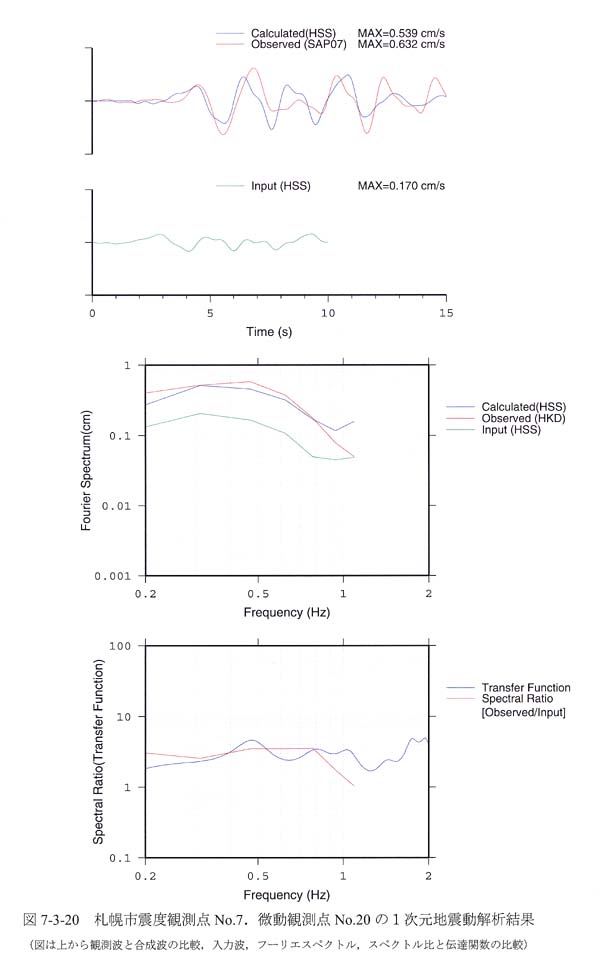

�F　札幌市震度観測点Ｎｏ．７，微動観測点Ｎｏ．２０（図７−３−２０）

・波形，振幅ともに観測波と良く一致している。

・フーリエスペクトルは，０．２〜０．８Ｈｚではほぼ等しく，それより高周波側では，観測波より多少大きい。

�G　札幌市震度観測点Ｎｏ．８，微動観測点Ｎｏ．１５（図７−３−２１）

・波形，振幅ともに観測波と良く一致している。

・フーリエスペクトルは，０．３〜０．９Ｈｚにおいては，観測波の値とほぼ一致している。その領域より低周波側では観測波より小さく，高周波側では，逆に観測波より大きい。

�H　札幌市震度観測点Ｎｏ．１０，微動観測点Ｎｏ．４（図７−３−２２）

・波形，振幅ともに観測波と良く一致している。

・フーリエスペクトルは，０．２〜１．０Ｈｚの間で観測波とほぼ同じ値である。

�I　札幌市震度観測点Ｎｏ．１１，微動観測点Ｎｏ．６（図７−３−２３）

・波形：６秒ぐらいまでは，観測波より多少振幅は大きいが，波形はほぼ合っている。

・フーリエスペクトルは，０．７Ｈｚより低周波側では，観測波より大きいが，それより高周波側では逆に小さい。

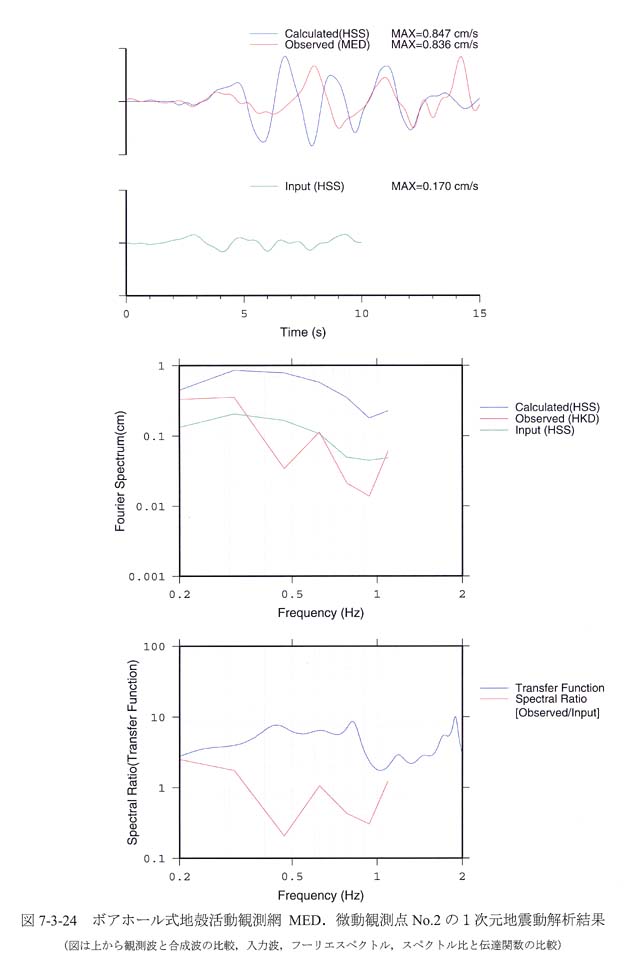

�J　ボアホール式地殻活動観測網　ＭＥＤ（前田観測点），微動観測点Ｎｏ．２（図７−３−２４）

・振幅ともに観測波との整合性は良くない。

・フーリエスペクトルは，全体に観測波にくらべて大きな値になっている。ただし，前田ＭＥＤのフーリエスペクトルは，０．３Ｈｚより高周波側において他の地震計の記録と比較して極端に小さい。

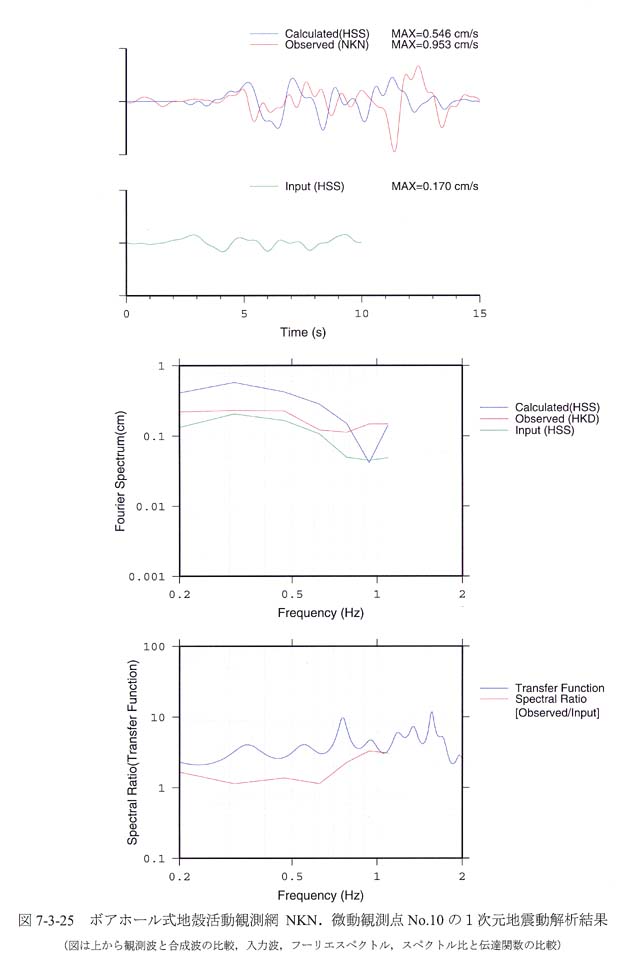

�K　ボアホール式地殻活動観測網　ＮＫＮ（中沼観測点），微動観測点Ｎｏ．１０（図７−３−２５）

・波形については，観測波と多少整合性はある。振幅は観測波より多少大きい。

・フーリエスペクトルは，０．８Ｈｚより低周波側では，観測波より大きいが，それより高周波側では逆に小さい。

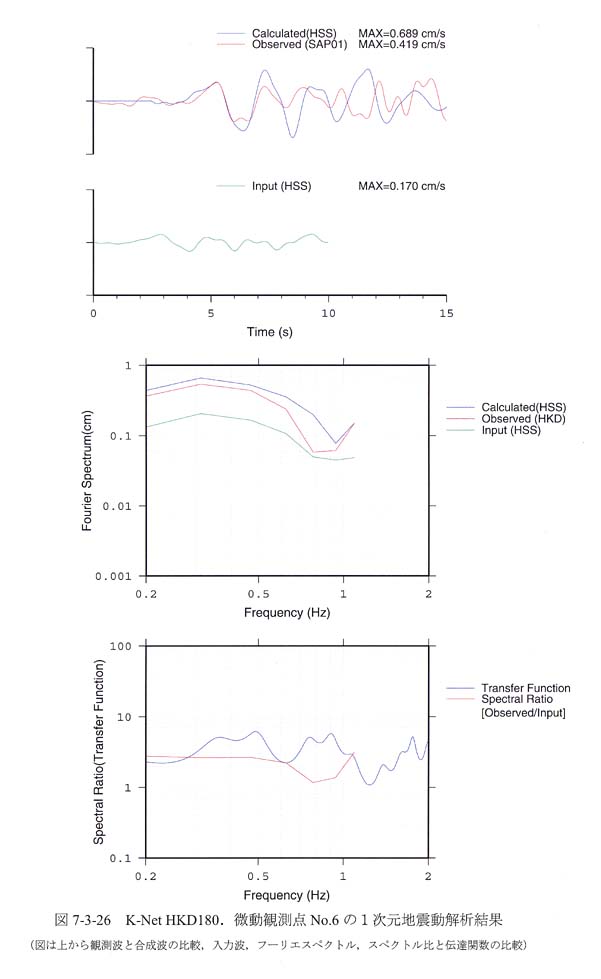

�L　Ｋ−Ｎｅｔ ＨＫＤ１８０，微動観測点Ｎｏ．６（図７−３−２６）

・波形，振幅ともに観測波と良く一致している。

・フーリエスペクトルは，０．２〜１．０Ｈｚの間で全体的に観測波より大きい値であるが，その差は，０．８Ｈｚ付近で多少大きい程度である。
