本年度は豊平川河川敷においてＰ波反射法探査を実施し，反射断面の地質解釈（速度も含めて）を行っているので，その結果である解釈断面図と反射測線近傍の微動アレー探査結果を比較することによって，Ｓ波速度構造と地質構造との関係を検討した。

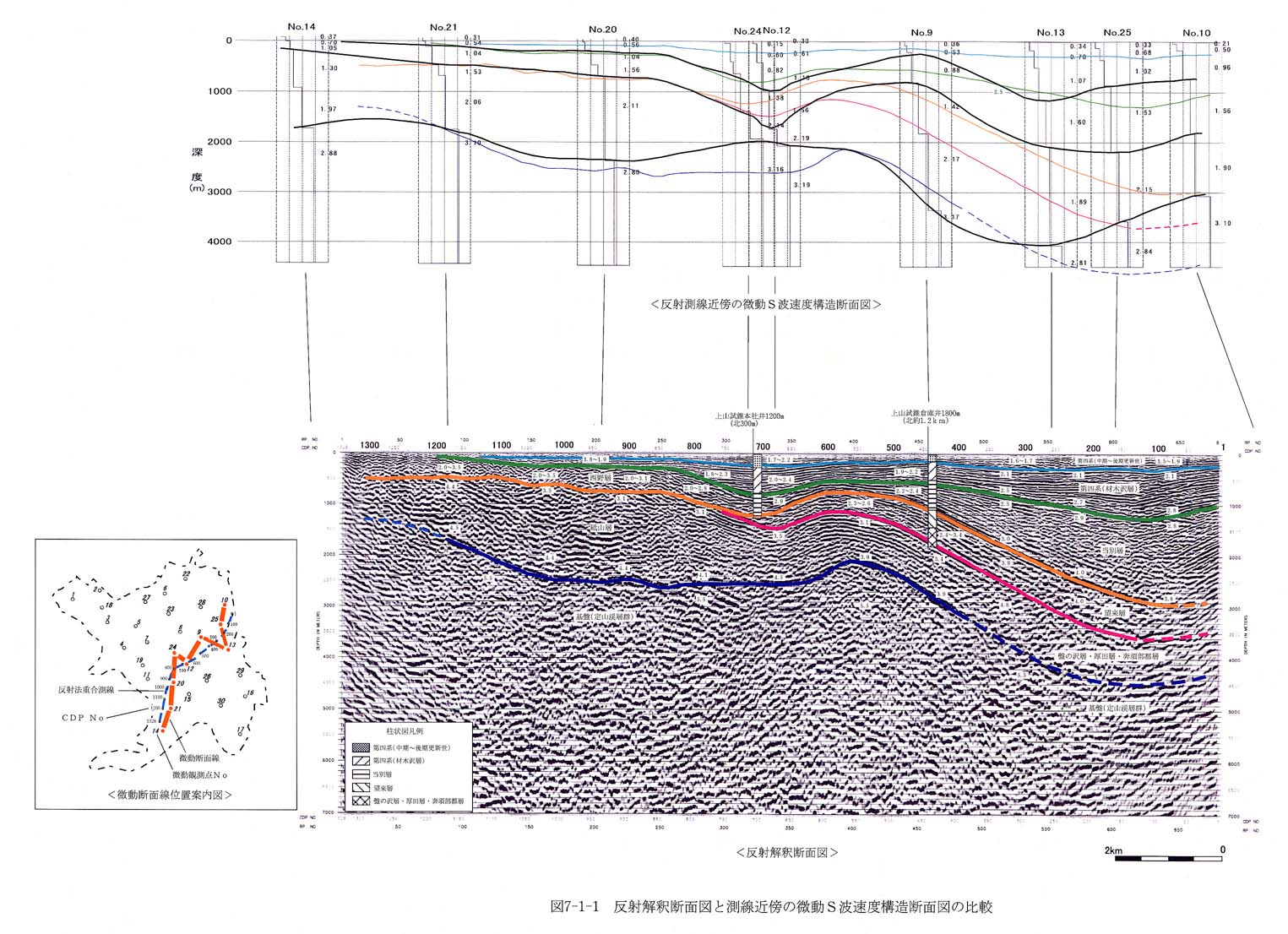

反射測線近傍には，３章でも述べたように，昨年度及び本年度調査で実施した微動観測点が複数点ある。それらのＳ波速度構造を並べた断面図を反射解釈断面図とともに図７−１−１に示す。なお，Ｓ波速度構造断面図には，測線の南及び北の延長先に位置する微動観測点Ｎｏ．１４及びＮｏ．１０の結果も参考のために示した。

昨年度の総合解析では，まだ反射法探査も実施されていなかったため，Ｓ波速度構造断面を層区分する際には，隣り合う観測点の同じようなＳ波速度を示す速度層同士を結んでいた。しかし，本年度実施されたＰ波反射法探査からは，同一の地層（堆積層）でも深いところほど大きなＰ波速度が分布するという結果が得られたことから，反射解釈断面図を参照しながら，微動Ｓ波速度構造断面を層区分して地質解釈するに際しても，同じような考え方を取り入れた。

すなわち，反射解釈断面図の地層分布に合うように，微動Ｓ波速度構造断面で隣り合う観測点のＳ波速度構造を層区分していくときには，基本的には同じような速度を示す速度層を結んで解釈断面図の地層に対比させたが，参照する地層の厚さや分布深度が変化する場合には，一つ上又は下に隣接する速度の異なる速度層まで含めて，あるいは速度の異なる層に乗り換えて，解釈断面図の地層に対比させた。

その結果，微動アレー探査から得られたＳ波速度構造の各速度層と反射解釈断面図の各地層とは次のような関係にあることがわかった。
