２−４−４ その他

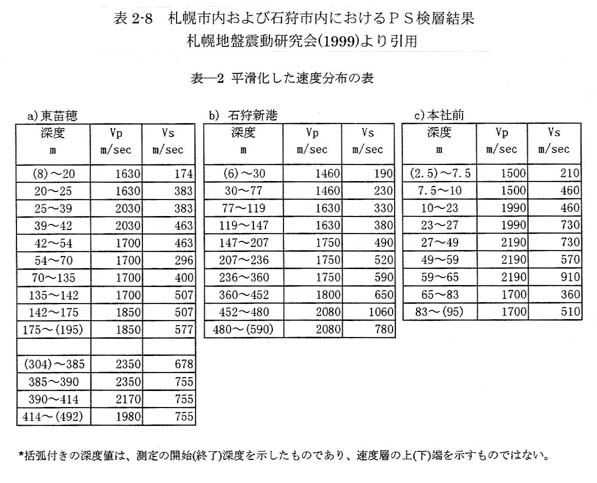

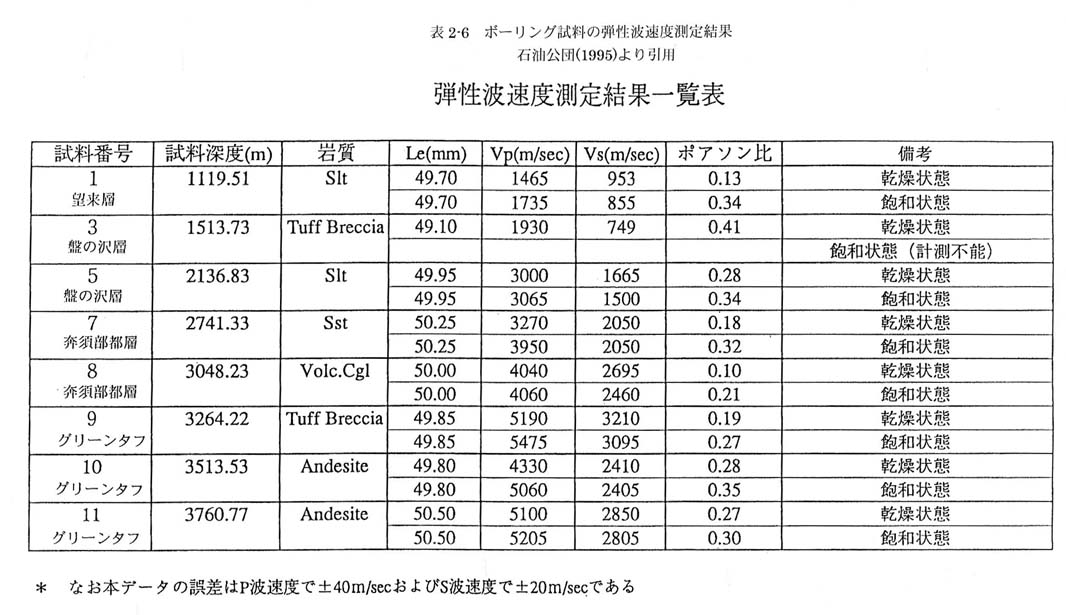

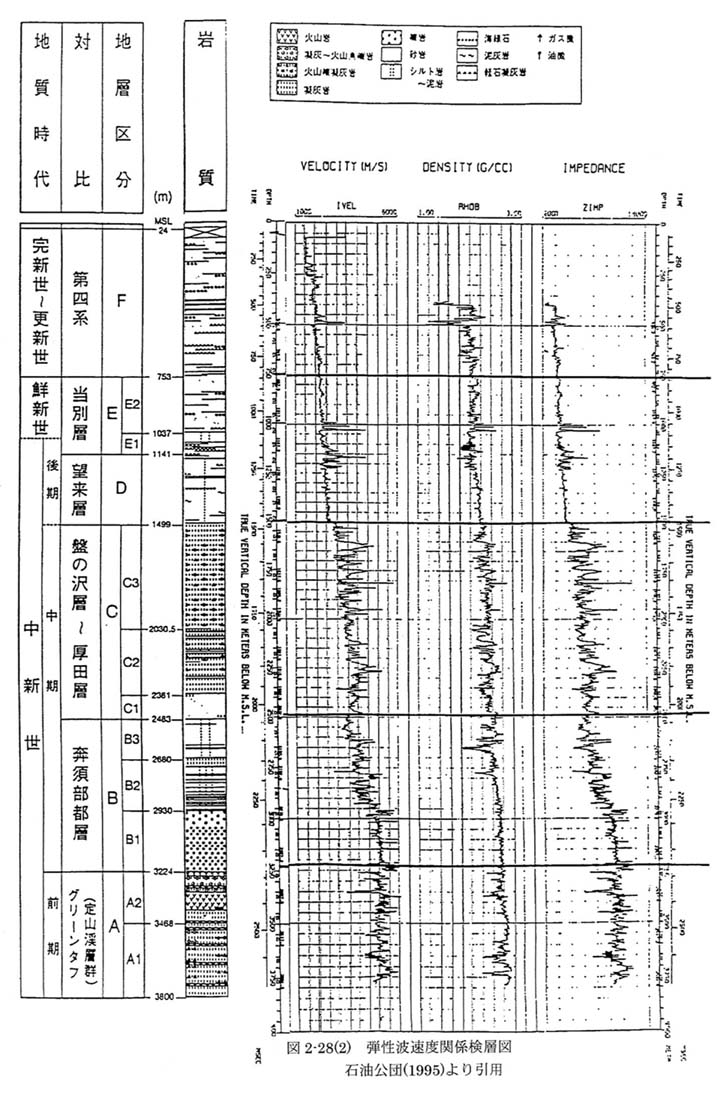

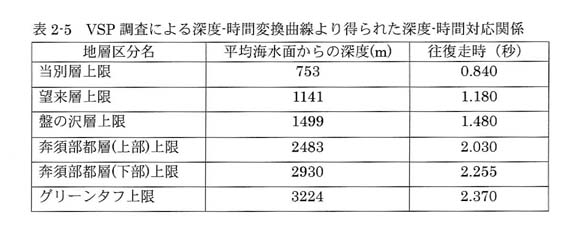

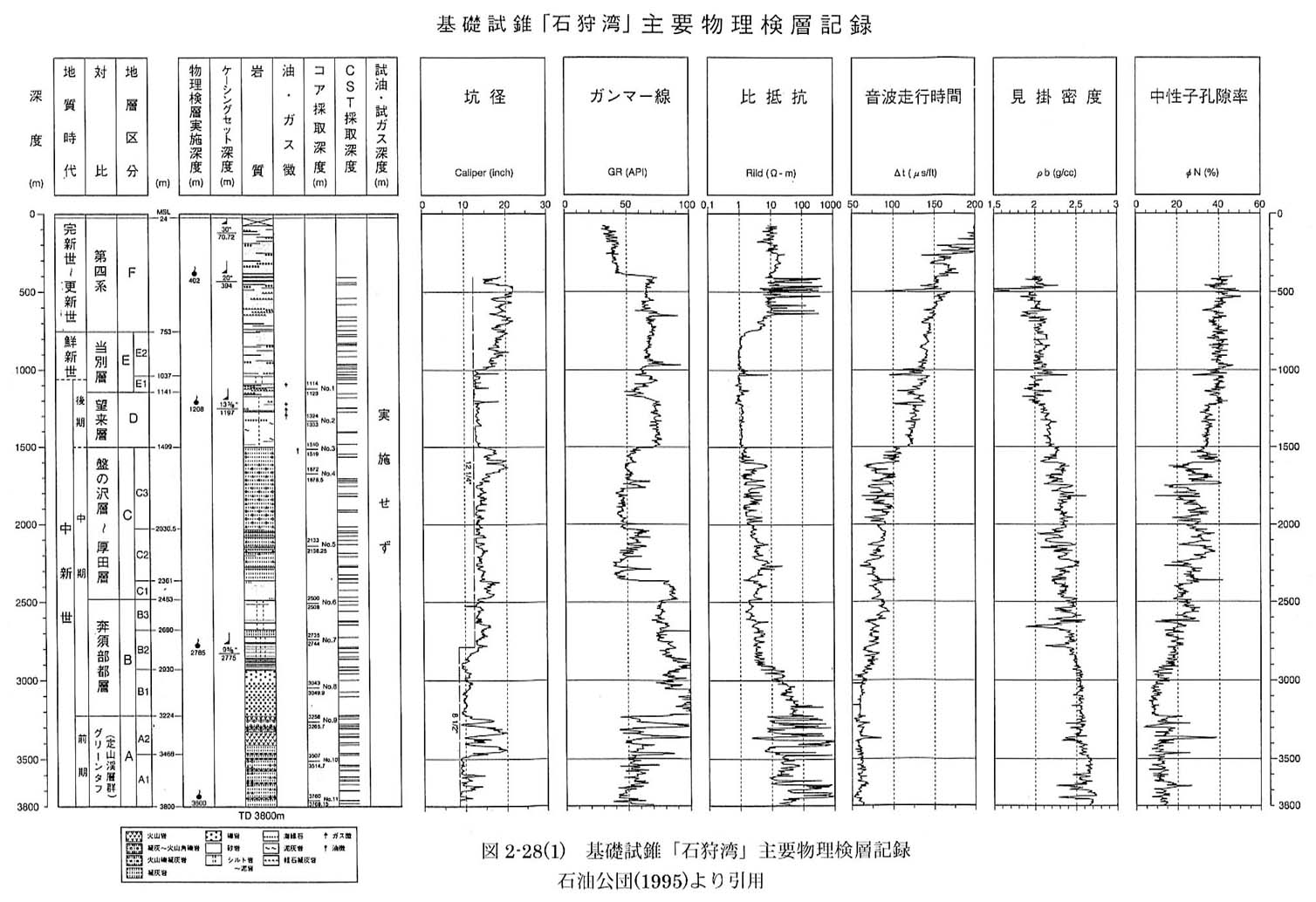

石油公団（１９９５）による基礎試錐「石狩湾」でＶＳＰ探査が行われている。その深度−時間変換曲線より得られた深度−時間対応関係を表２−５に示す。また，基礎試錐「石狩湾」では，各種検層が行われている。それを図２−２８−１に示す。ここでの検層の内，弾性波速度に関する検層は音波走行時間であり，密度に関する検層は見かけ密度である。音波走行時間を速度に変換し，密度とともにまとめた図を図２−２８−２に示す。また，表２−６にボーリング試料を用いた弾性波速度測定結果を示す。ボーリング試料の測定結果を用いて検層，ＶＳＰから推定したＰ波速度よりＳ波速度を推定すると，第四系６５０ｍ／ｓ，当別層・望来層９５０ｍ／ｓ，盤の沢層〜厚田層１８５０ｍ／ｓ，奔須部都層上部２３００ｍ／ｓ，奔須部都層下部および定山渓層群３０００ｍ／ｓと考えられる。したがって，地震動解析の「基盤岩」（Ｓ波速度＞３q／ｓ）は，奔須部都層下部礫岩層あるいは定山渓層群であると判断される。以上の解析で得られた，各地層区分における速度を表２−７にまとめて示す。表中，ソニック検層（Ｐ波速度）は，図２−２８−１、図２−２８−２の弾性波速度関係検層図から平均的な値を読みとったものである。ＶＳＰ（Ｐ波速度）は，表２−５の深度−時間変換曲線より得られた対応関係から計算した値である。推定Ｓ波速度は，表２−６を用いてＰ波速度からＳ波速度を推定したものである。これらの弾性波速度情報は，反射法地震探査などを行ったときの参考情報として用いることができる。ボーリング位置が調査地域より離れているので，微動アレー探査のアレーサイズ設定には用いることができないが，逆解析や解釈の際には有用な情報となる。また，図２−２８−１、図２−２８−２から読みとった密度情報は，重力解析の際に用いることが可能である。札幌地盤震動研究会（１９９９）は，札幌市内および石狩市内に掘削されたやや深いボーリング孔においてＰＳ検層を実施している。表２−８に示すように，そこで得られた深度５００ｍ程度までのＰ波速度，Ｓ波速度は，各種物理探査結果の評価，解釈に用いることができる。
