５−４ ３次元地盤モデルの作成
大阪府地下構造調査により、計８測線で反射法地震探査が実施され、新たな地盤情報が得られた。反射法地震探査、重力探査、深層ボーリングなどの大阪平野における既存の地質資料をもとに、独立行政法人産業技術総合研究所によって大阪湾を含む平野地域の３次元地盤モデルが、公共座標第Y系でＸ＝−１２００００〜−２０５０００、Ｙ＝−２００００〜−１１００００の南北８５ｋｍ、東西９０ｋｍの範囲で作成されており、今探査データを含めて地盤モデルを見直すことにより、大阪平野地域におけるモデルが改良されることを期待できる。以下に、その作成手法についてまとめる。なお、ここでいう３次元地盤モデルは、３次元地質構造モデルと３次元物性値モデルをあわせた総称である。また、３次元地質構造モデルの修正は、反射法探査が実施された大阪平野を中心に行った。
３次元地盤モデルの作成手順は、図５−１１に示すように、最初に断層構造、基盤岩深度、主要な堆積面などの情報を持つ３次元地質構造モデルを作成し、次に作成された地質モデルをもとに、Ｐ波およびＳ波速度、密度、減衰常数よりなる３次元物性値モデルを作成する。

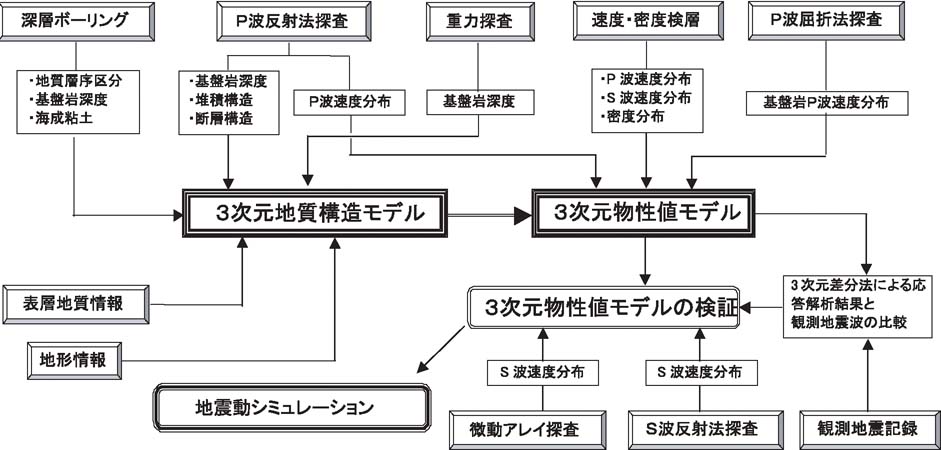

図５−１１ ３次元地盤モデルの作成手順
