（４）３次元地質構造モデル
２次元断面上で作成したデータを用いて、ブロックごとに基盤岩上面、海成粘土層などの地層面、地層区分別の地表面の３次元曲面を生成し、断層面データと組み合わせて３次元地質構造モデルを作成した。図５−１４に、このモデルを３次元ＣＡＤで可視化した鳥瞰図を示す。なお、この３次元地質構造モデルからつぎの３次元物性値モデル作成のために引き渡した情報は、地表の標高と、ある座標の物質が基盤岩か堆積層か、また堆積層であればこれに加えて前述の方法で求めた堆積年代の推定値のみである。

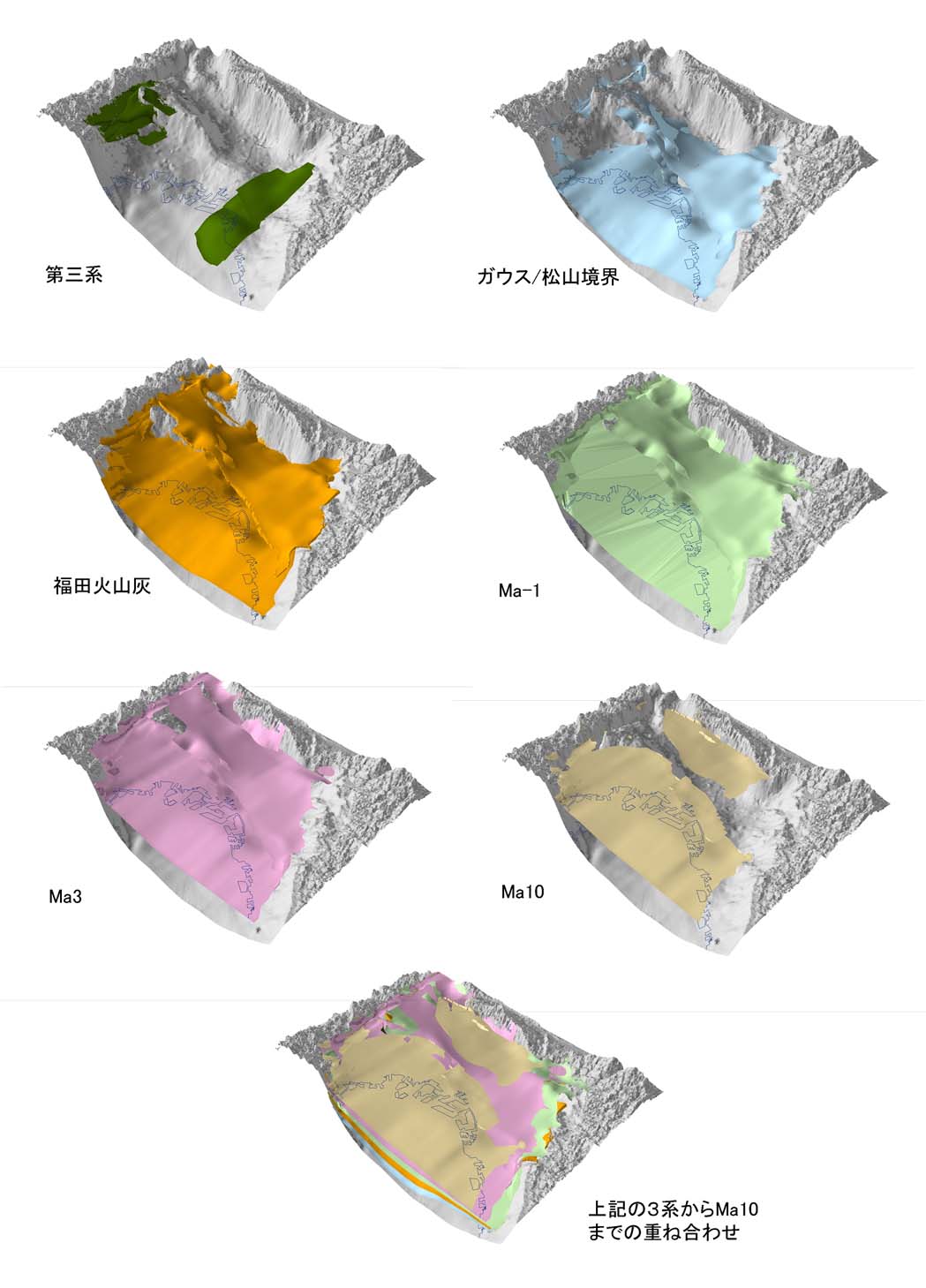

図５−１４ ３次元地質構造モデル鳥瞰図
