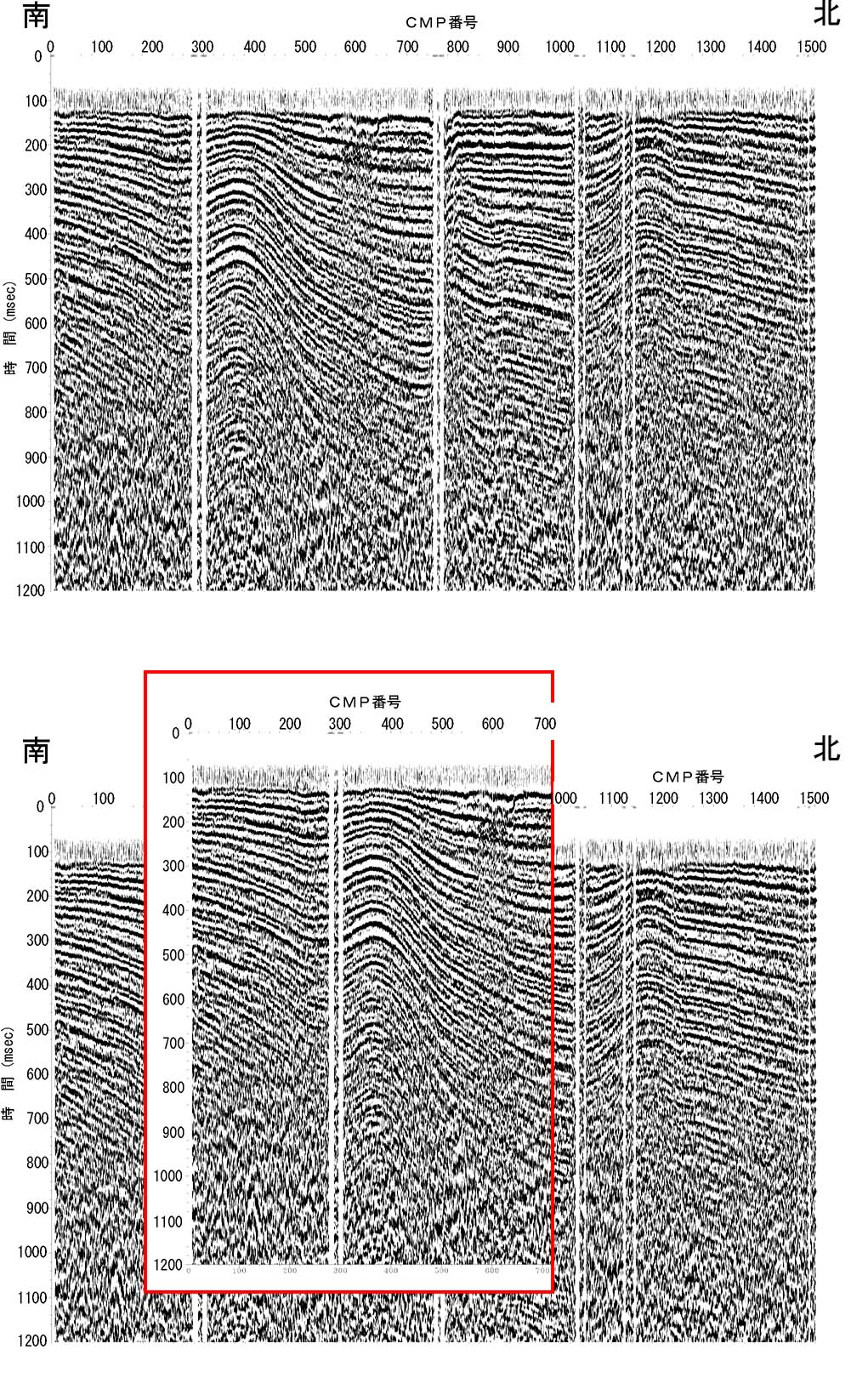

図５−３（１）は大阪湾岸第１・第２測線のＣＭＰ１〜１５００において、発震点から受振点までの距離が等しい記録のみを選んでプロットしたオフセットパネルを示した図であり、各種のデータ処理が行われていない、ほとんど測定データに近い記録を示している。

図５−３　大阪湾岸第１・第２測線におけるオフセットパネル図

図５−３（２）に示すように、ＣＭＰ７００とＣＭＰ１０００においては、時間軸を約１７０ｍｓｅｃシフトすることによってほとんど連続した反射記録となっている。これより、ＣＭＰ７５０付近に推定される基盤岩の鉛直落差は、時間軸において約１７０ｍｓｅｃと推定され、この構造の両側においてそれぞれの反射面が連続する可能性のあることを示すものである。

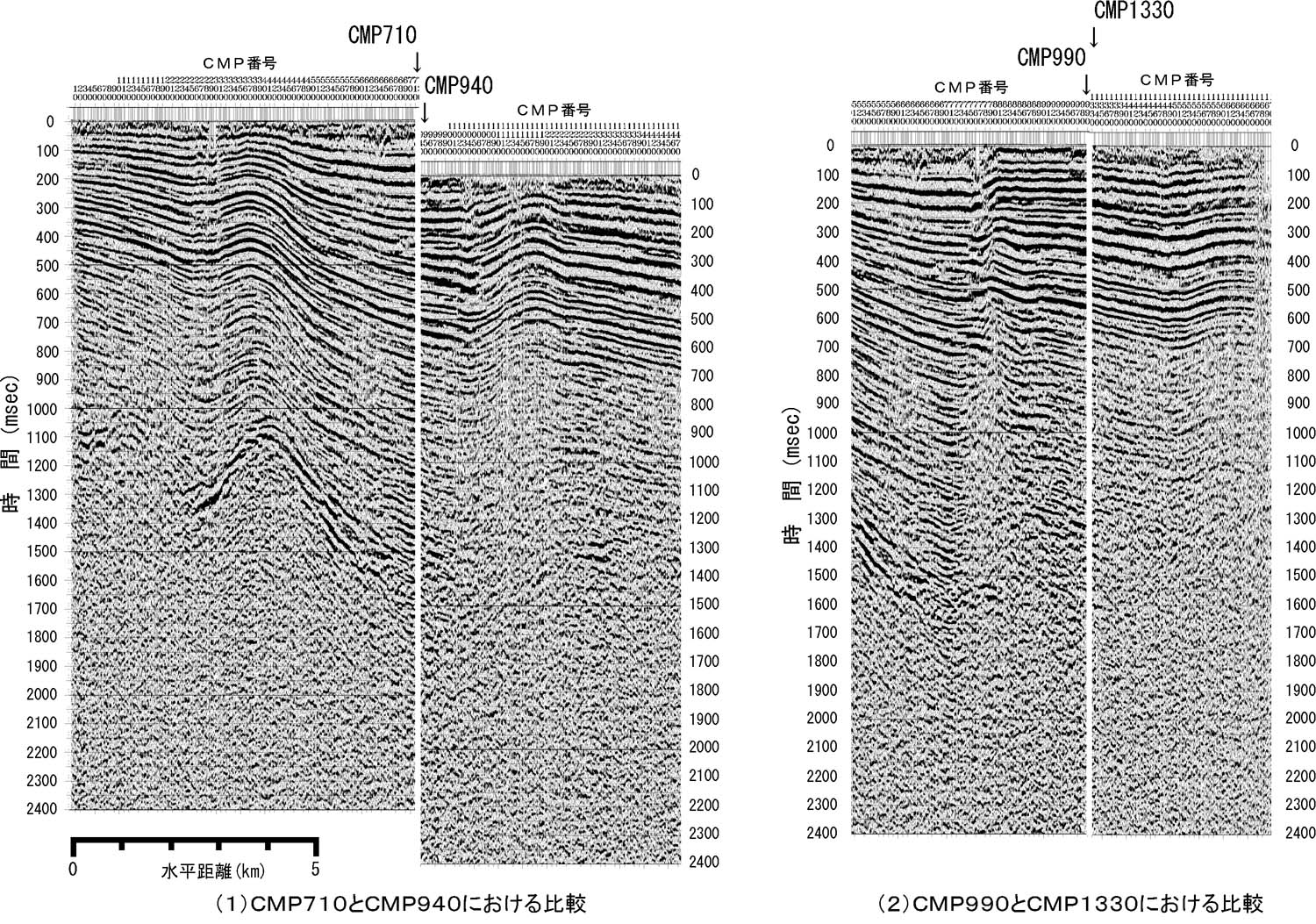

また、大阪湾岸第１･第２測線において反射面の連続が明確でない、上述のＣＭＰ７５０およびＣＭＰ１０５０付近の時間断面図における反射面の連続性を示した図が図５−４である。この図に示されるように、いずれの区間においても反射面は良好な連続性を示していると判断され、ＣＭＰ７５０とＣＭＰ１０５０をまたいで両側の反射面が図示したように対比される可能性のあることが指摘される。

図５−４　大阪湾岸第１・第２測線時間断面図における反射面の連続性

これらの反射面の追跡と、これまでに行われた既存の反射法探査断面における地質対比の結果などをもとに、本年度に実施した各探査測線における反射面の地質層準を下記のように推定して対比を行った。

なお、八尾測線は測線付近に反射法探査やボーリングなどの既存の地質資料がないため、反射断面から推定される基盤岩上面の構造を示すのみであり、反射面の地質対比は実施していない。
