�@大阪平野の地震基盤、すなわち花崗岩あるいは中・古生層（丹波層群）などの基盤岩上面の３次元的な形状を各種調査結果を用いて推定する。

�A大阪平野の基盤岩を覆う堆積層、すなわち沖積層・段丘堆積層・大阪層群・神戸層群などの地質構造及び弾性波速度構造を各種調査結果を用いて推定する。

�B以上の結果と既存の調査結果を併せて総合的な解析を行い、強震動予測に用いるための｢３次元地盤モデル｣を作成する。

ただし、上記の｢３次元地盤モデル｣は、以下の２種のモデルからなる。

�@地質構造モデル･･･基盤岩上面の形状、堆積層の地質区分・分布・堆積年代、断層の位置・形状などの地質情報を持つ３次元地質構造モデル。

�A物性値モデル･････強震動予測に用いるための、Ｐ波速度、Ｓ波速度、密度、減衰定数などの物性値を、所定の格子間隔点に与えた３次元物性値モデル。

この｢３次元地盤モデル｣の作成にいたる調査の流れを図２−４に示す。

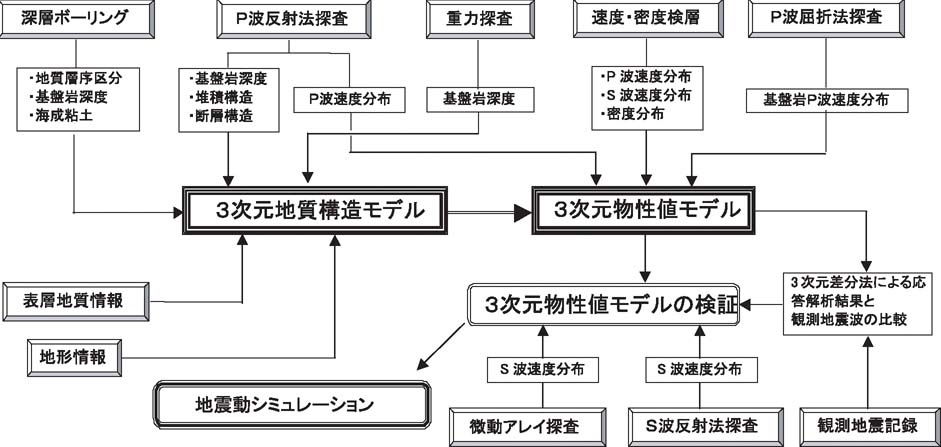

図２−４　３次元地盤モデル作成にいたる地下構造調査全体フロー図

地下構造調査は、調査目的を達成するため、図２−４に示した３次元モデル作成にいたる調査フローに基づいて、調査委員会の指導のもとに効率的に遂行する必要がある。

大阪府では平成１４年度からの３ヶ年を前提として、文部科学省の地震関係基礎調査交付金をうけて、地下構造調査を計画・遂行している。３ヶ年における調査計画の全体フローを図２−５に示す。

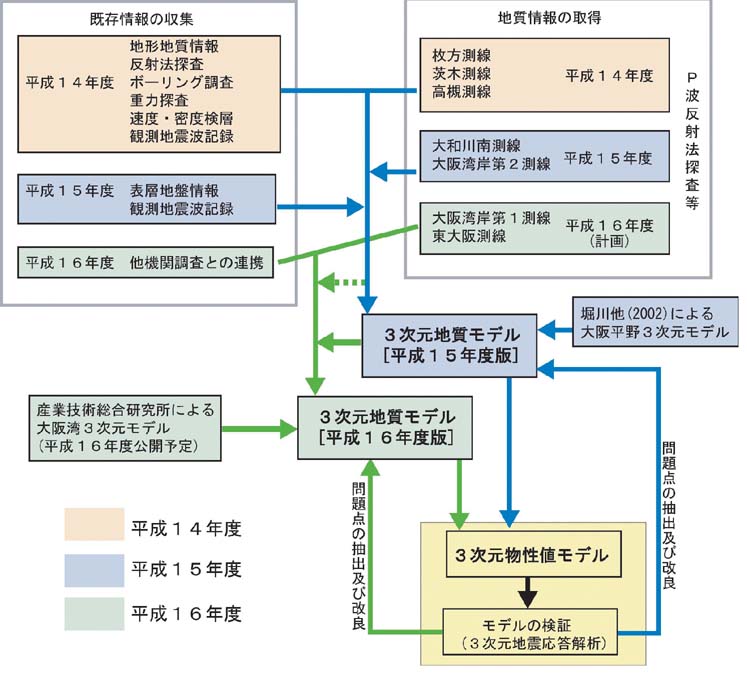

図２−５　大阪平野地下構造調査の３ヶ年計画フロー図

図に示すように、平成１６年度は地下構造調査における反射法探査などによって新たに得られた地質情報をもとに、堀川他（２００２）によるモデル範囲の検討（図２−６参照）を行い、産業技術総合研究所による大阪湾モデル（堀川他，２００３）を用いて３次元モデルを作成し、検証する計画とした。

平成１５年度までに実施した大阪平野における地下構造調査結果を踏まえて、平成１６年度では３測線における反射法探査を実施することによって地質情報の取得を行った。平成１６年度における地下構造調査の流れを、調査委員会の開催とあわせて図２−７にまとめて示す。

図２−６　３次元モデル範囲図
