５−２−１ 枚方断層

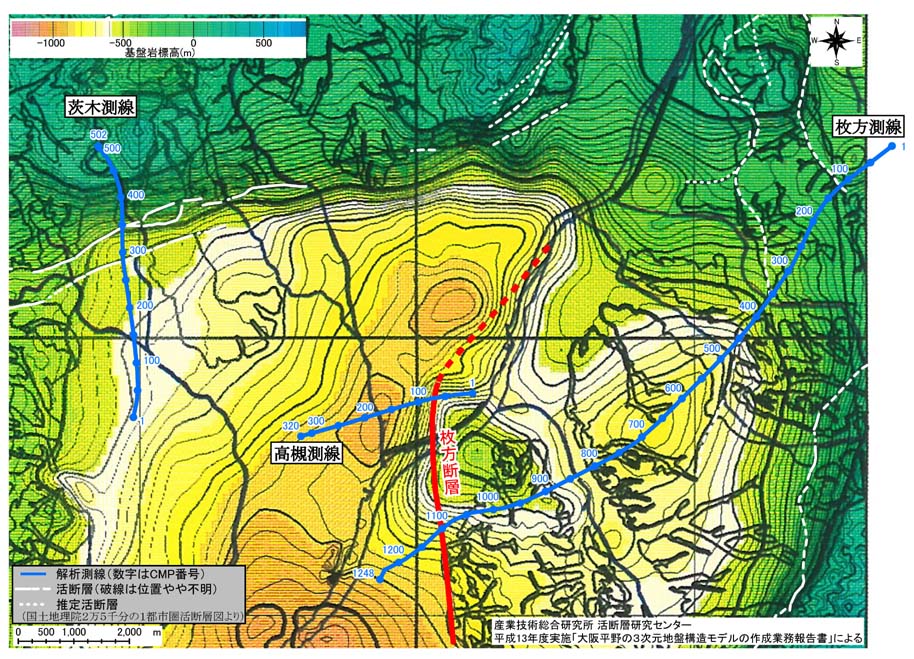

生駒断層の北方延長部について、中川ほか（１９９４）による淀川河川敷における探査結果と、今回の枚方測線、高槻測線をあわせて３本の反射法探査結果を検討した。これらの探査結果より、いずれの探査断面においても枚方撓曲を形成した断層構造（枚方断層）が確認された。これにより、生駒断層は生駒山地の北西縁に沿って交野断層として分岐するとともに、枚方断層として北部へも延長していることが確認された。しかし、高槻測線以北における地質情報はこれまでに得られてなく、枚方断層のより北方への延長に関する詳細な構造は不明であるが、図５−１１に示す重力探査結果によると、断層による基盤岩上面の落差は、図中の赤線で示すように、ほぼ淀川に沿って北東方向に延長する可能性があると推定される。また、これらの３測線に見られる枚方断層の基盤岩上面の落差は、約５００ｍでありおおむね同じ値となっている。図５−１１ 枚方断層の北部への延長と推定基盤岩深度分布
なお、断層の上盤側にはＭａ１２を挟む中位段丘層が地表に分布するが、下盤側には既存資料（関西地盤情報活用協議会による地盤データベース）をもとに淀川に沿って作成した図５−１２の地質断面図に示すように、枚方測線西端部付近においてはＭａ１２に相当する粘土層は明確に分布していない。しかし、図５−１３のＭａ１２上限面標高分布図に示されるように、当該地域ははＭａ１２の分布北限地域でもあり、仮に、沖積層直下の標高−２５ｍ付近にＭａ１２が分布すると仮定すると、Ｍａ１２をはさむ中位段丘相当層の分布標高＋３０ｍとの標高差は５５ｍとなる可能性があると推定される。

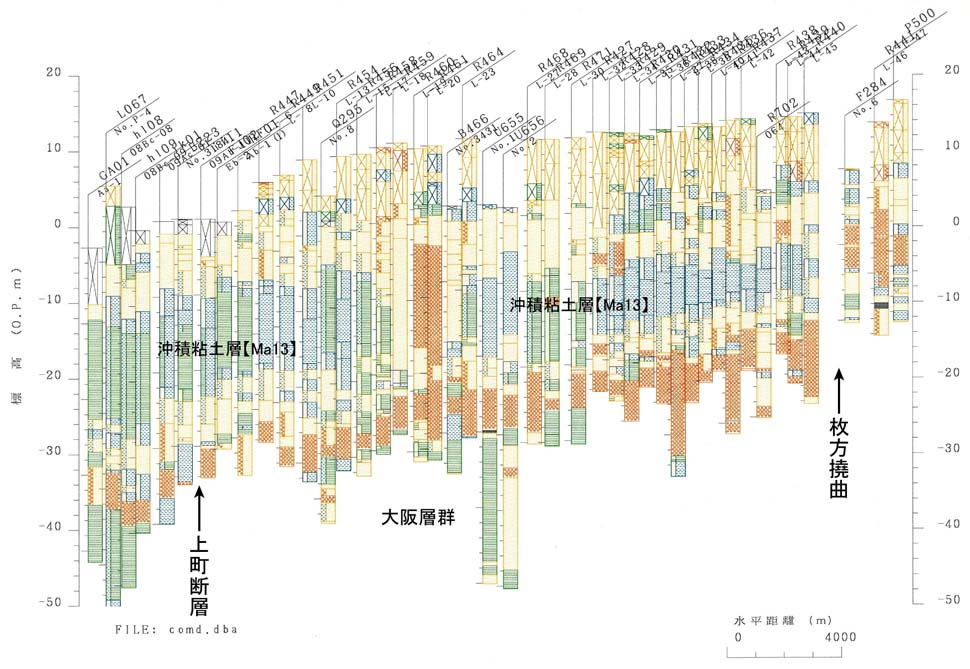

図５−１２ 淀川沿いの地質断面図

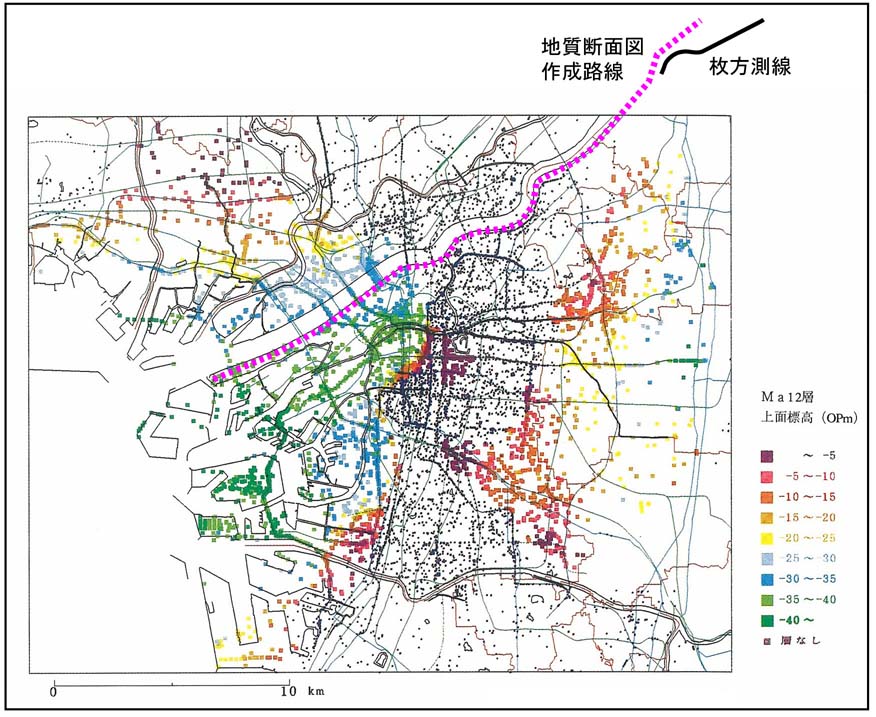

図５−１３ Ｍａ１２上限面標高分布図
