水平多層構造の場合、ＣＭＰアンサンブル（同じＣＭＰを有するトレース群）内のトレースの反射波走時は近似的に双曲線をなす（２層構造の場合の例を図４−１８に示す。左上図中の破線が反射波走時を示す）。なお、双曲線の形状は反射点より上位に位置する層の速度に依存する。水平２層構造の場合、１層下面からの反射波走時は以下の式で表される。

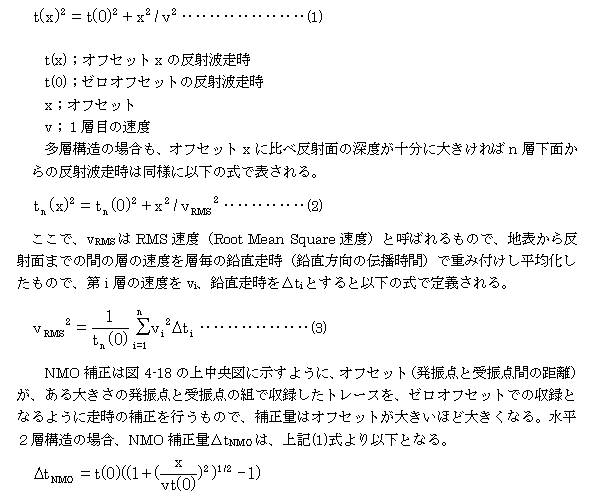

式４−２−６−６

次に、ＳＮ比を向上させるため、ＣＭＰアンサンブル内のＮＭＯ補正後のトレースを重合し、反射波を強調させる（図４−１８の右上図）。

上記したＮＭＯ補正及びＣＭＰ重合を行うため、ＣＭＰアンサンブル内の反射波走時より速度を求める。この処理を速度解析と呼び、求めた速度を重合速度と呼ぶ。なお、水平成層構造の場合、重合速度は近似的にＲＭＳ速度に等しいと見なされている。

具体的な速度解析は、重合速度の範囲の設定、その中を等分することにより１２０種類の重合速度を算出、それぞれの重合速度でＮＭＯ補正、その後、�@ＣＭＰ重合し、重合後トレースの振幅やパワーの大きさで重合速度を評価する定速度スタック法と、�AＮＭＯ補正後のＣＭＰアンサブル内のトレースに対し、狭い時間ゲート内でのトレースの相関をセンブランスにより評価する速度スペクトル法を併用する。

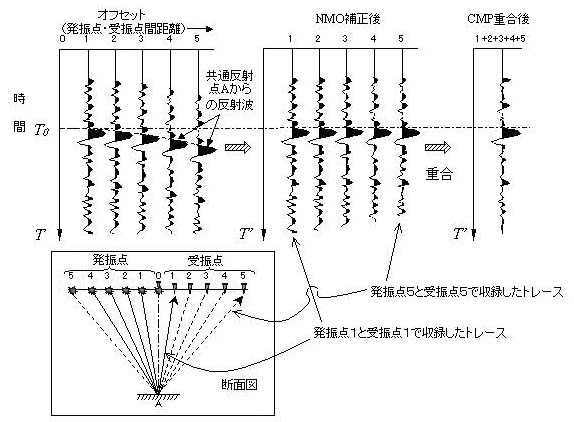

図４−１８　ＮＭＯ補正及びＣＭＰ重合の概念
