（１）振源

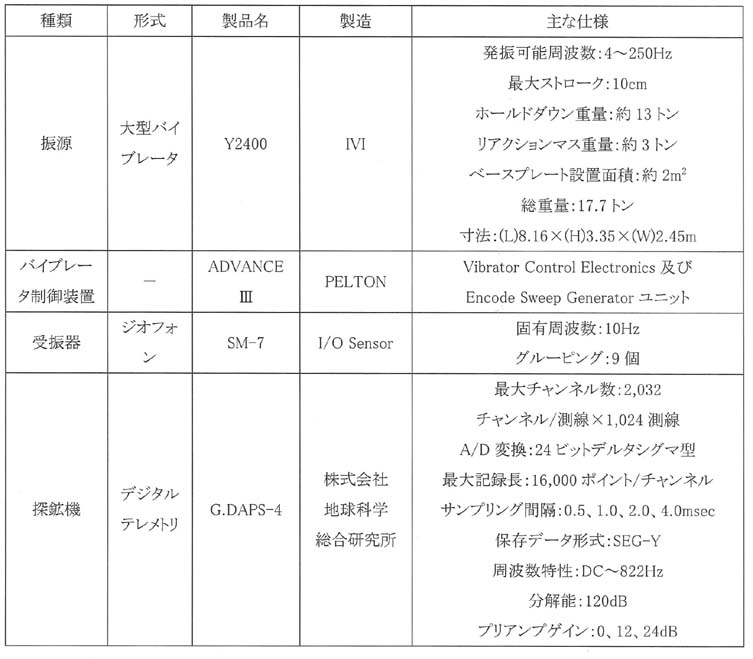

Ｐ波反射法地震探査の振源として大型バイブレータを使用した。使用した大型バイブレータの発振機構を図４−１０に示す。発振は、最初に車体中央のベースプレートを地面に下ろし、これに車重の大部分（約１３トン）をかけ地面に圧着させた。車体とベースプレート間にはエア・ダンパーがあるため、ベースプレートには鉛直な上載圧が加わるが、車体への振動は遮断される。次に、ベースプレート上のアクチュエイターでリアクションマス（３トン）を上下に振動させると、その反力がベースプレートを介して地面に伝わり、地盤を振動させた。図４−１１に大型バイブレータの外形を示す。表４−５ 使用機器一覧（Ｐ波反射法地震探査）

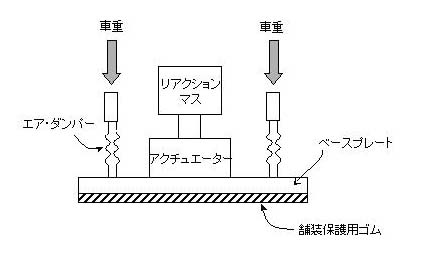

図４−１０ Ｐ波バイブレータの発振機構
図４−１１ 大型バイブレータ（Ｙ２４００）の外形
