4-1-4 測線、発振及び受振点の測量結果
各測線の概要を
表4-4
に示す。また、各測線の位置図(解析測線の位置図)を
図4-2
、
図4-3
に示す。なお、個々の測点、発振点、受振点及びCMP(共通中間点)の座標は巻末にまとめて示している。

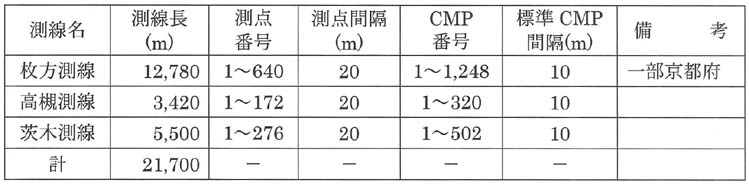

表4-4
P波反射法地震探査測線の概要

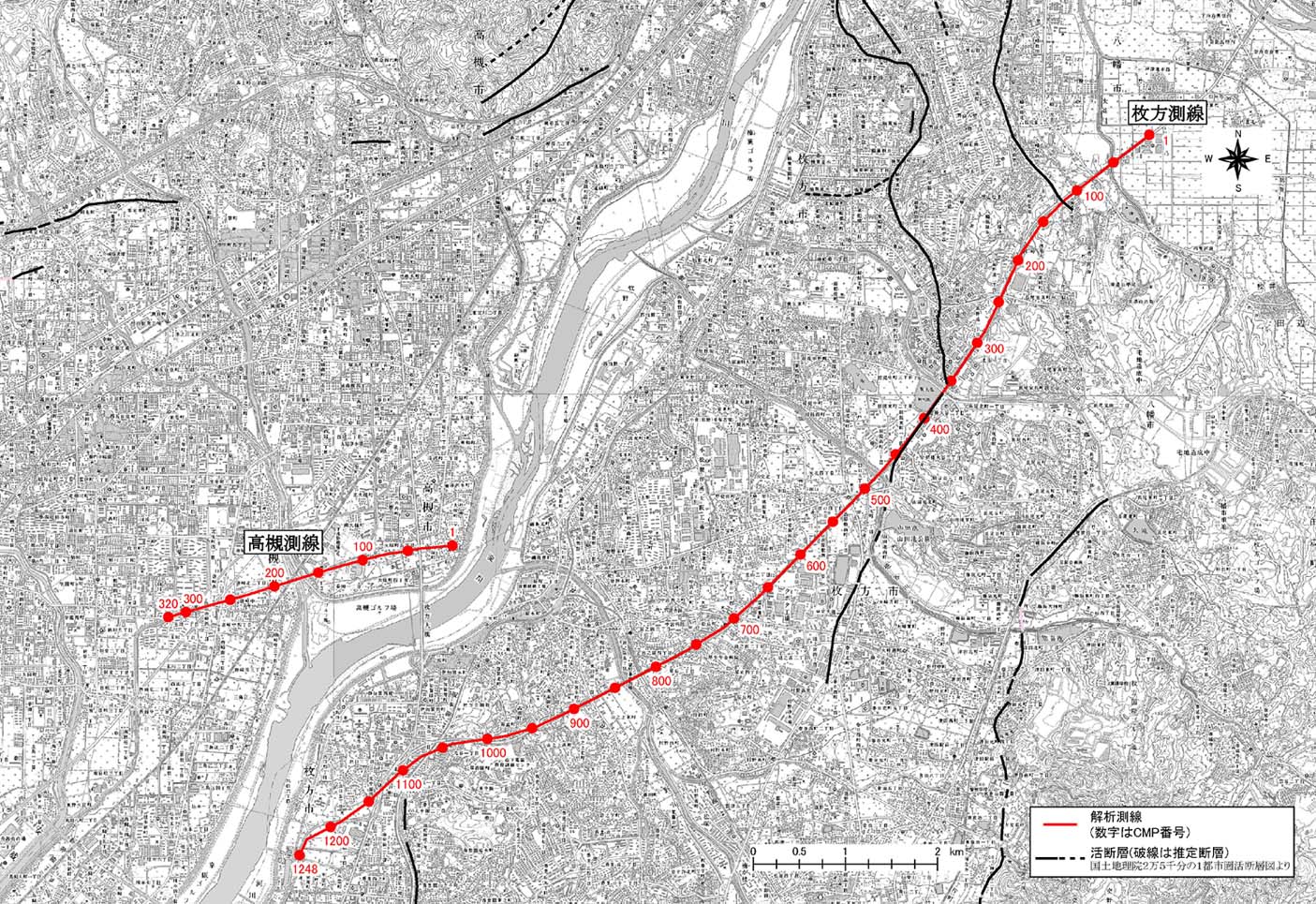

図4-2
P波反射法地震探査測線位置図(図中の番号はCMP番号、枚方測線、高槻測線)

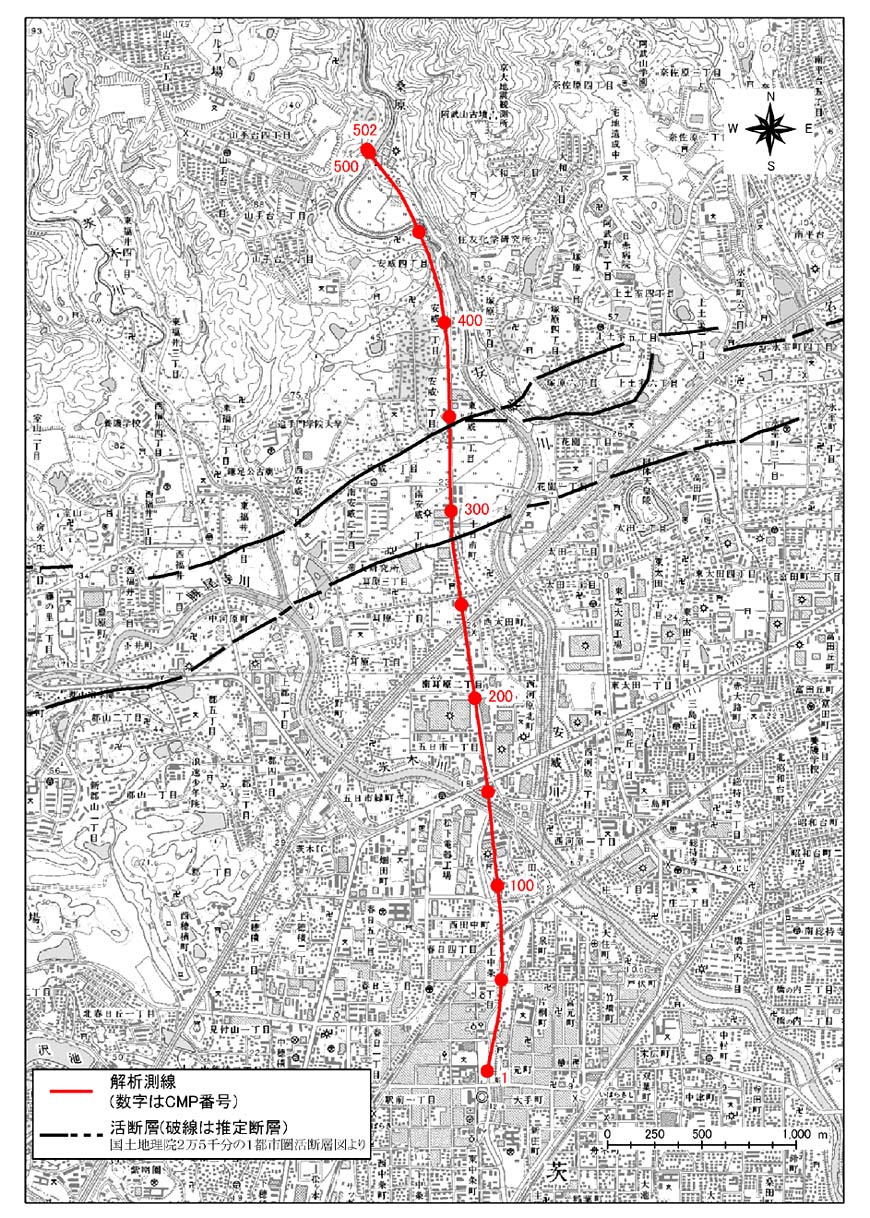

図4-3
P波反射法地震探査測線位置図(図中の番号はCMP番号、茨木測線)
