屈折法地震探査は、Ｌｉｎｅ−１においてＰ波反射法地震探査の受振測線を用いた。

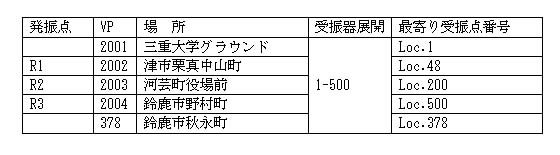

発振点は、測線の両端および中間の３ヶ所（Ｒ１−Ｒ３，　２００２−２００４）とした。ただし、測線北側での屈折法の解析精度を向上させる目的で、ＶＰ３７８および三重大学内での発振ＶＰ２００１のデータも併せて解析した。以下に、全屈折発振点および受振器展開などを示す。屈折発振点は便宜上、測線南端近傍のＶＰ２００２をＲ１とし、北に向かって番号を増やした。

表４

震源として大型のバイブレータ４台を用い（図２−１−２−１および図２−１−２−２参照）、５００チャネルの展開を用いてＧＤＡＰＳ−４Ａ型探鉱機でデータを取得した（図２−１−３ 参照）。

本調査の測定仕様を表２−２−１ に示した（詳細は付録３を参照）。
