設定したＣＤＰの数、および最終的に処理に用いたＣＤＰの範囲は以下の通りである。

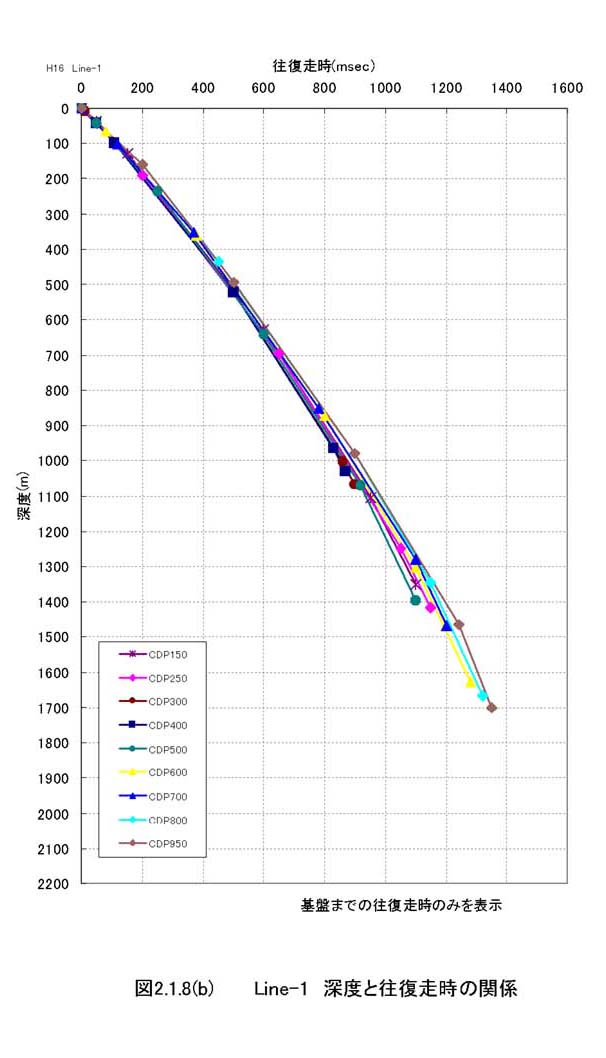

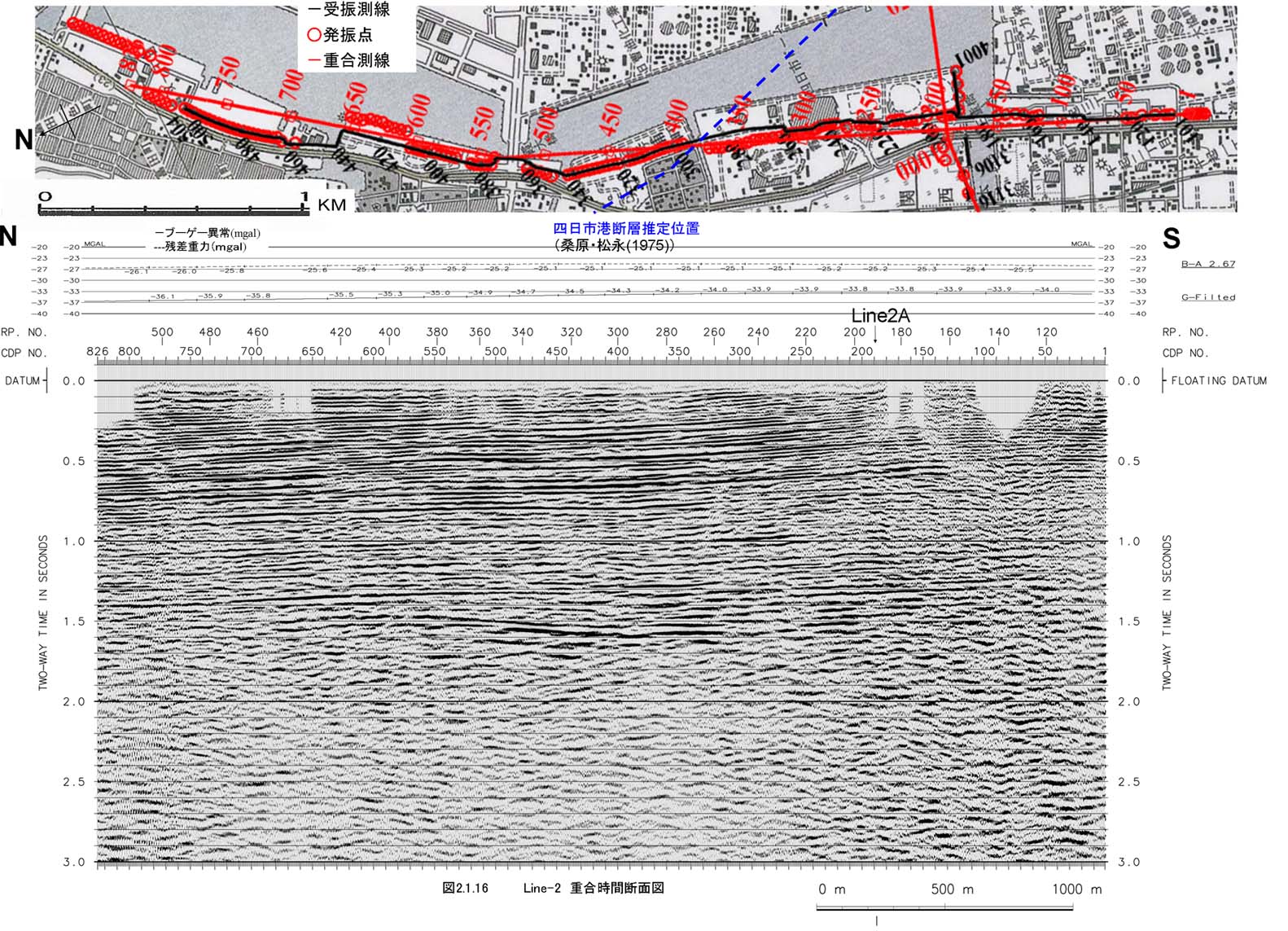

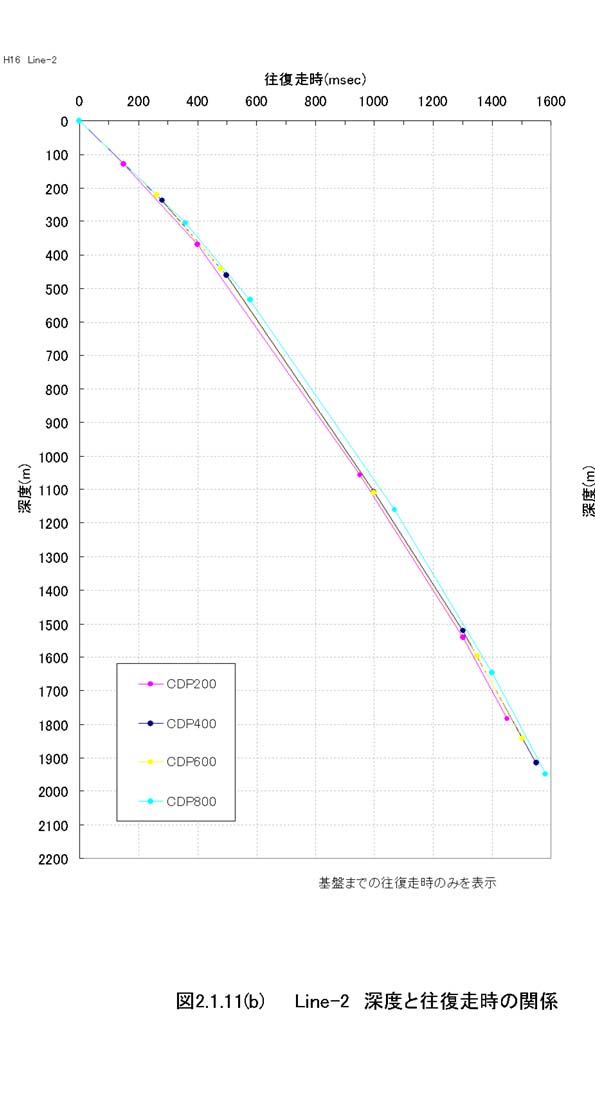

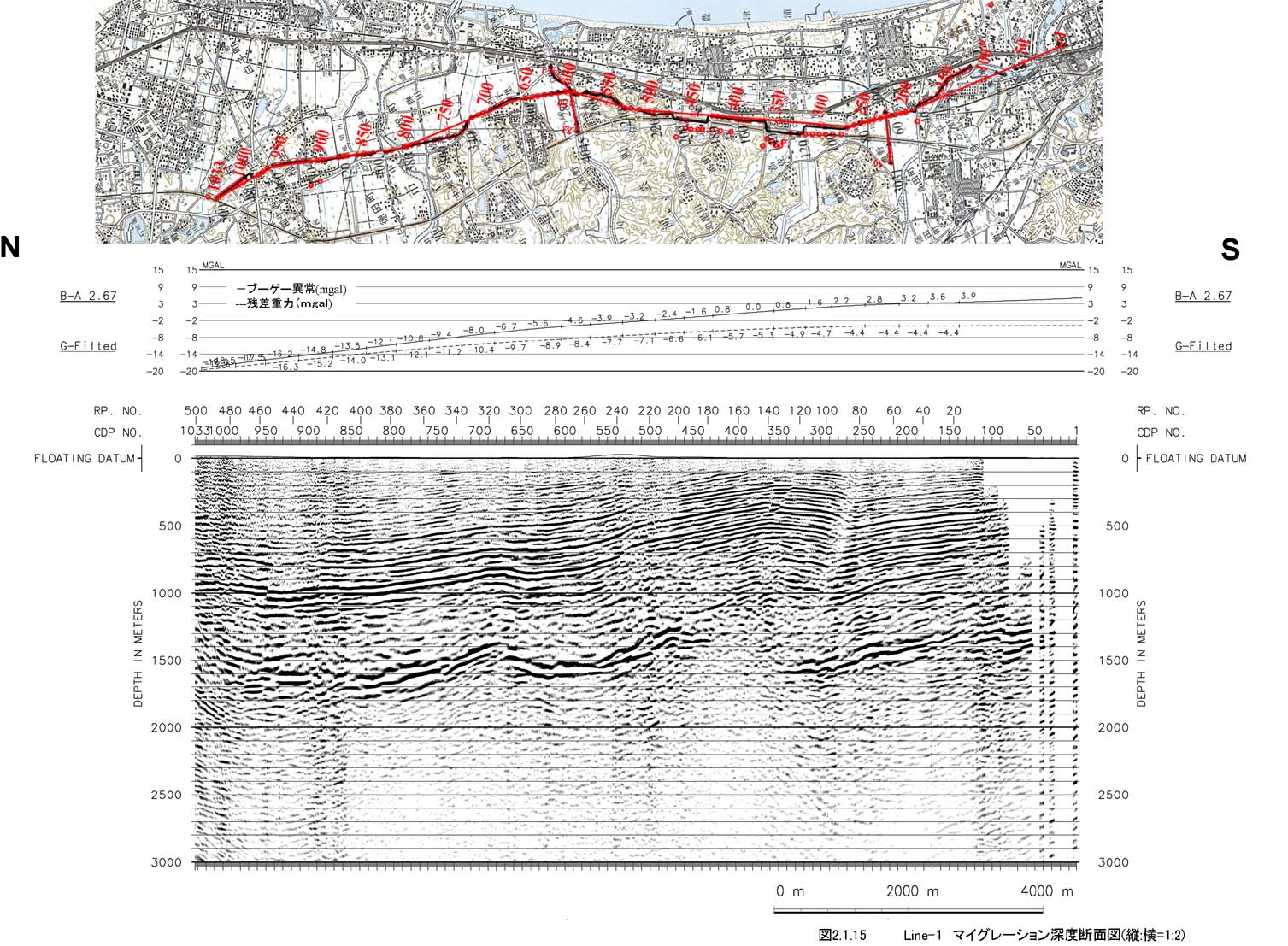

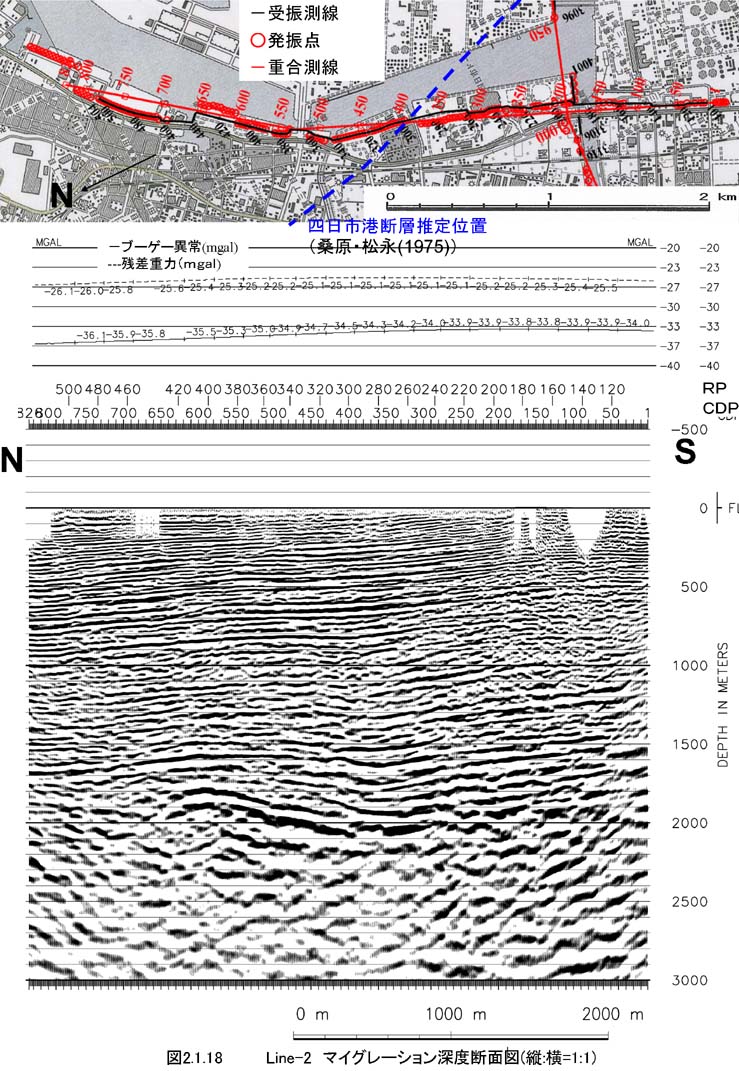

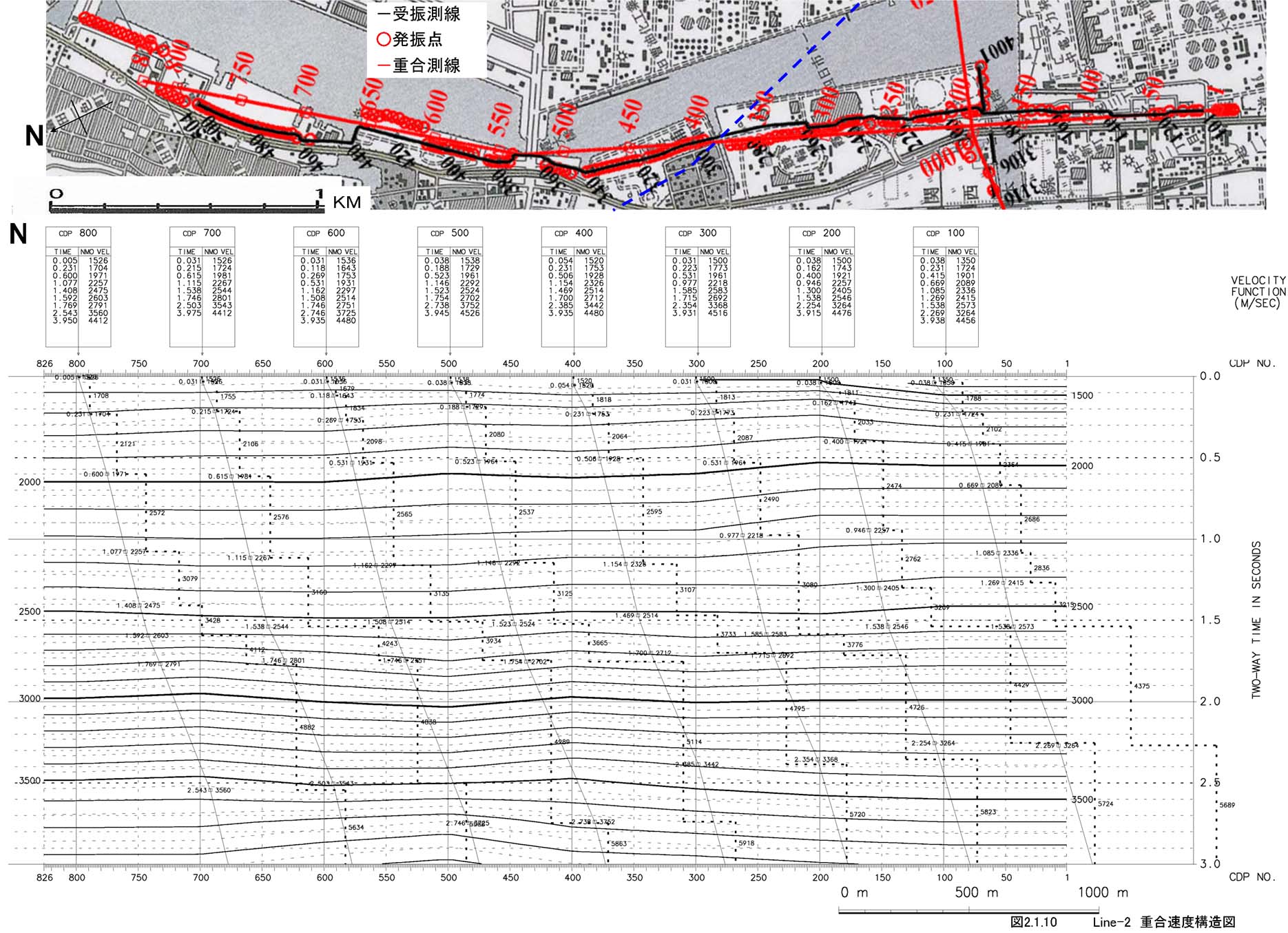

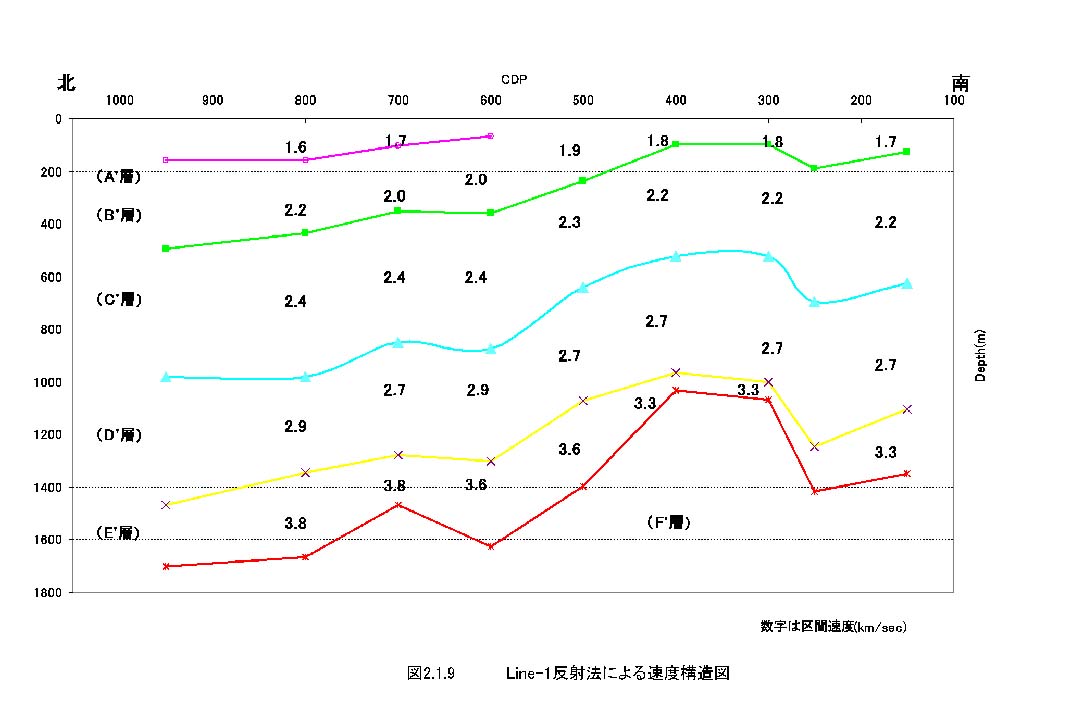

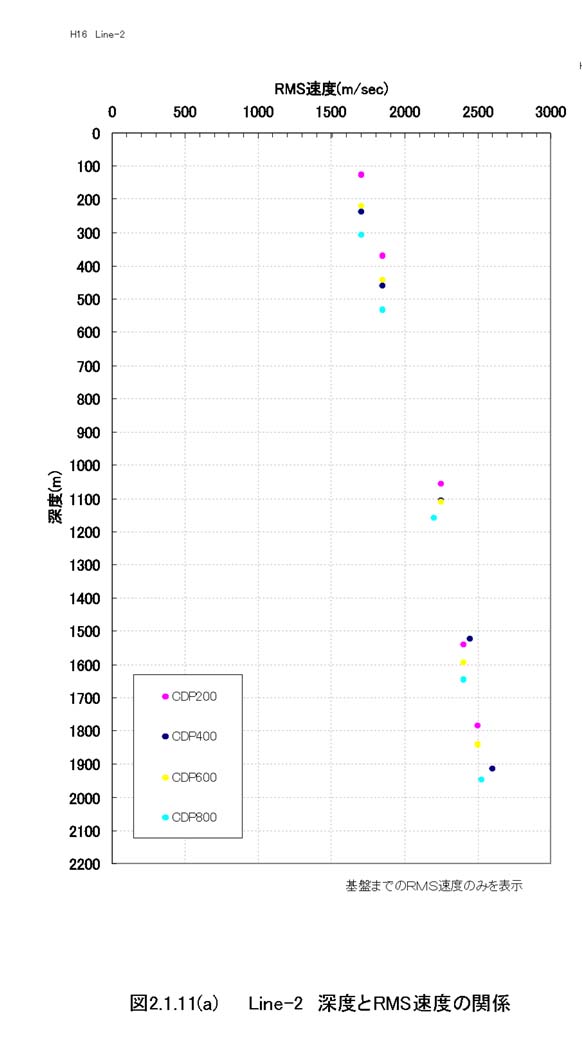

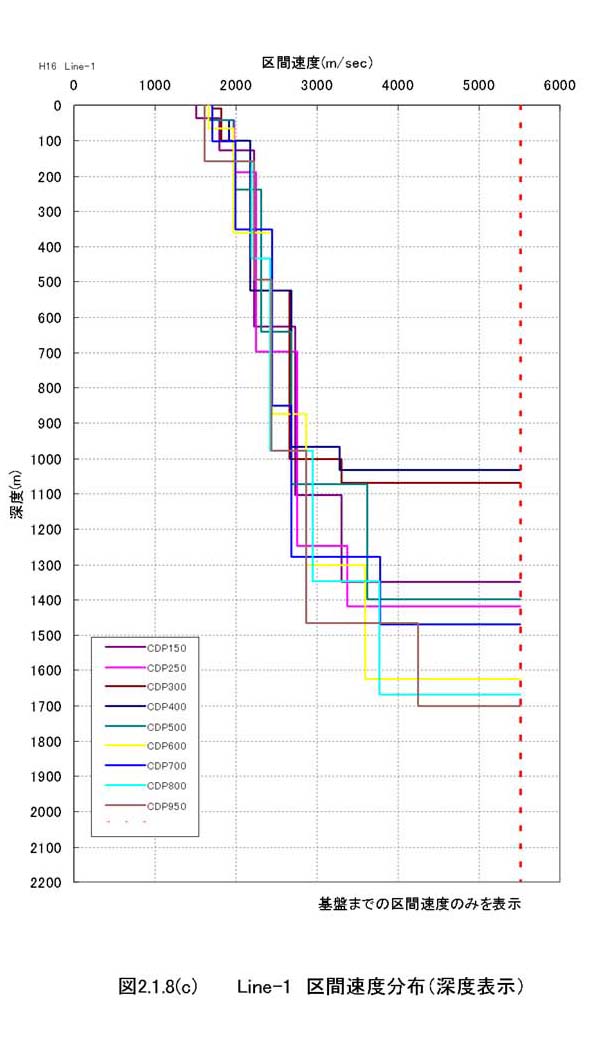

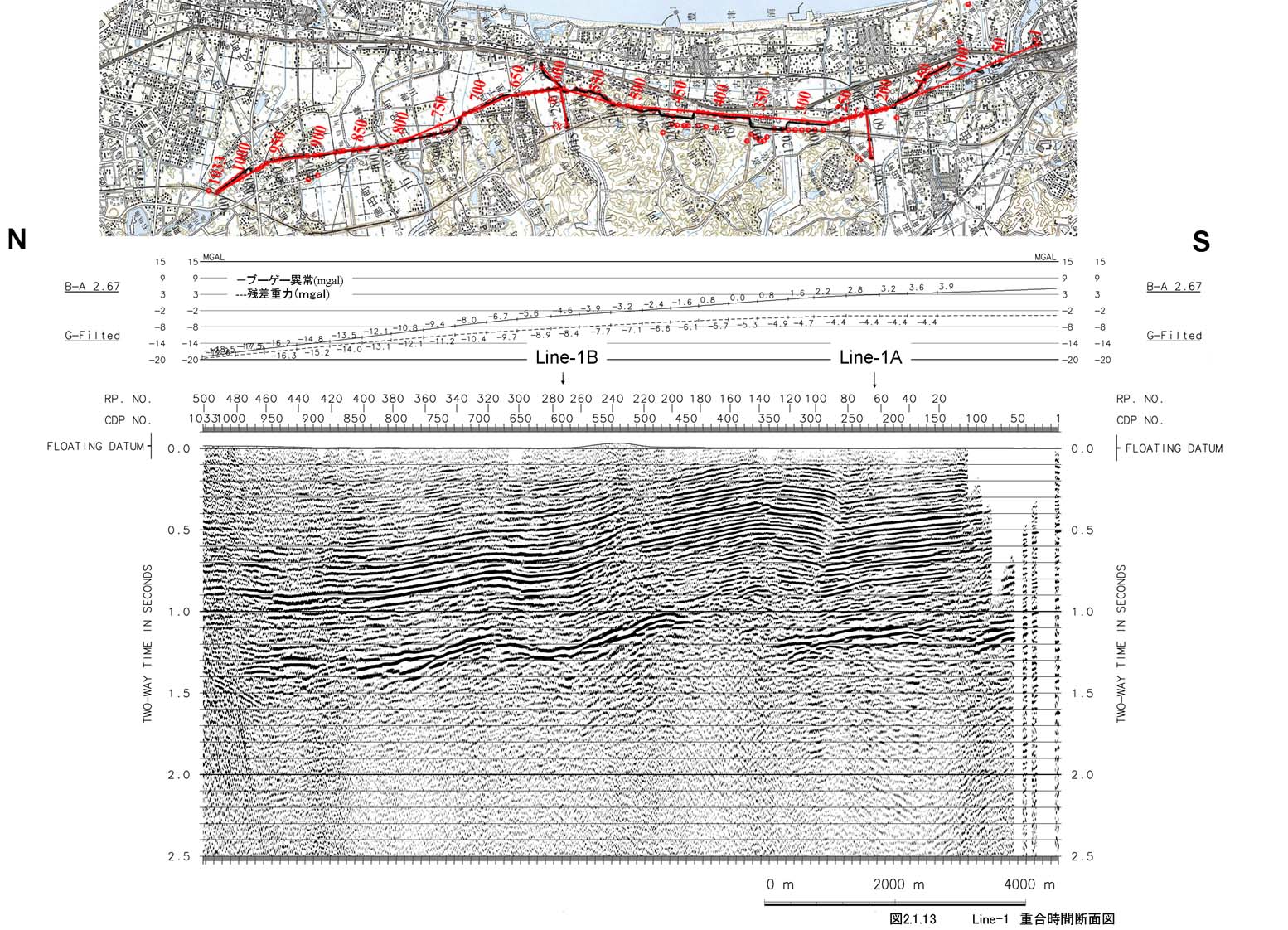

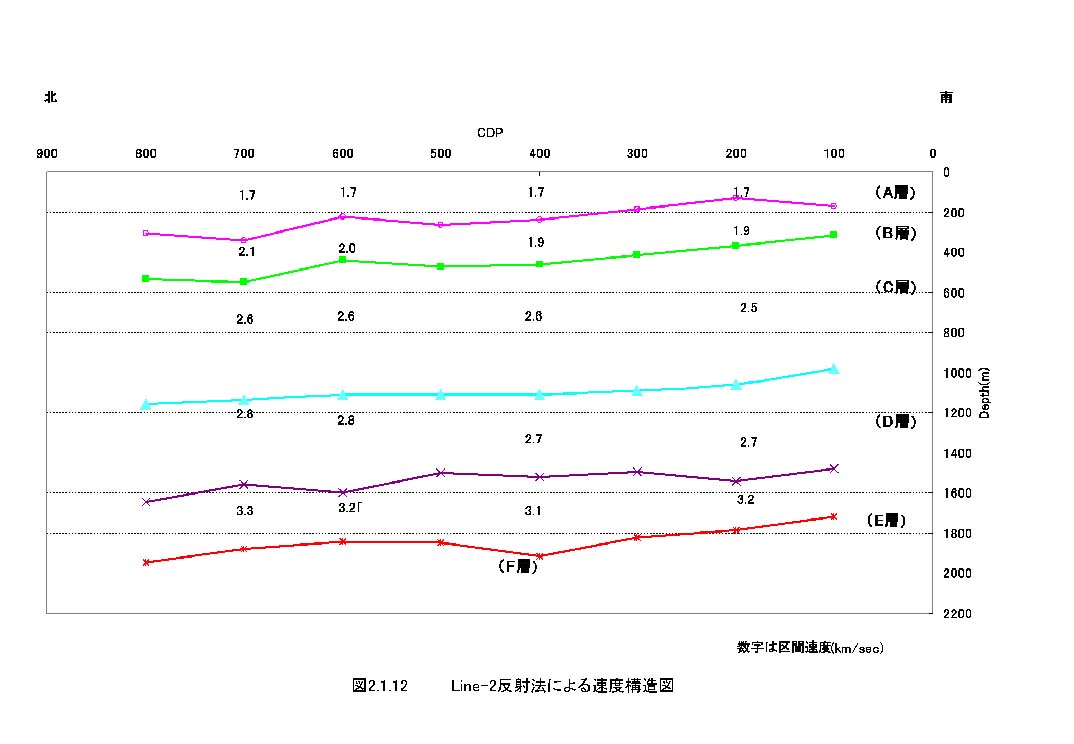

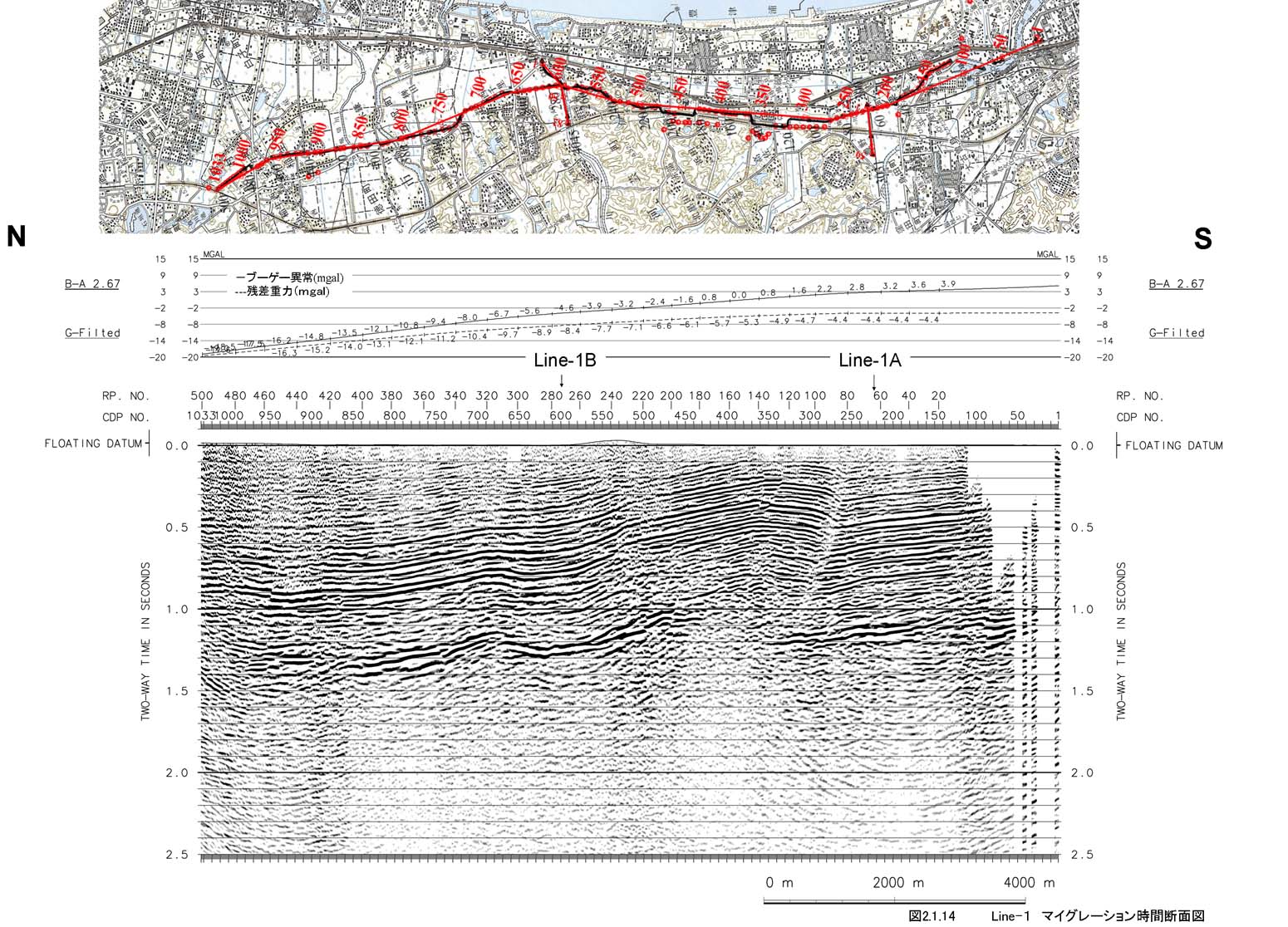

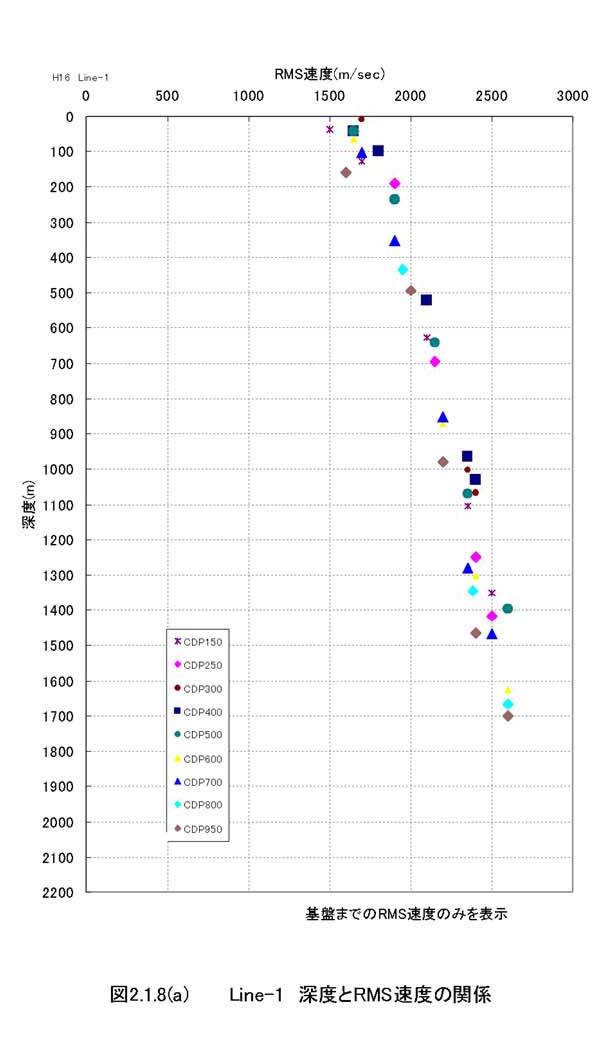

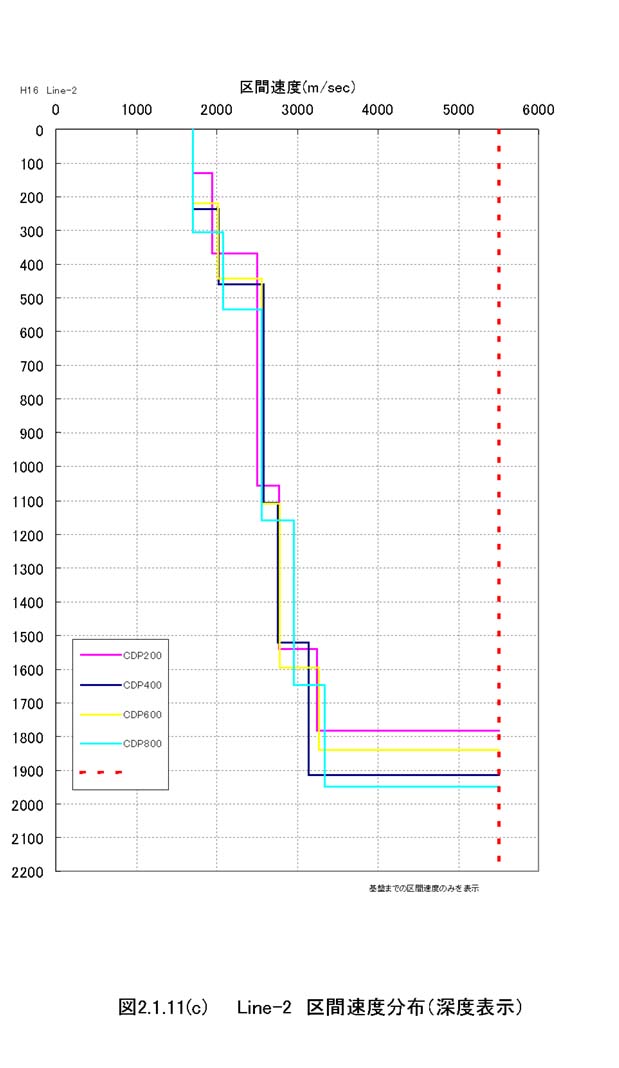

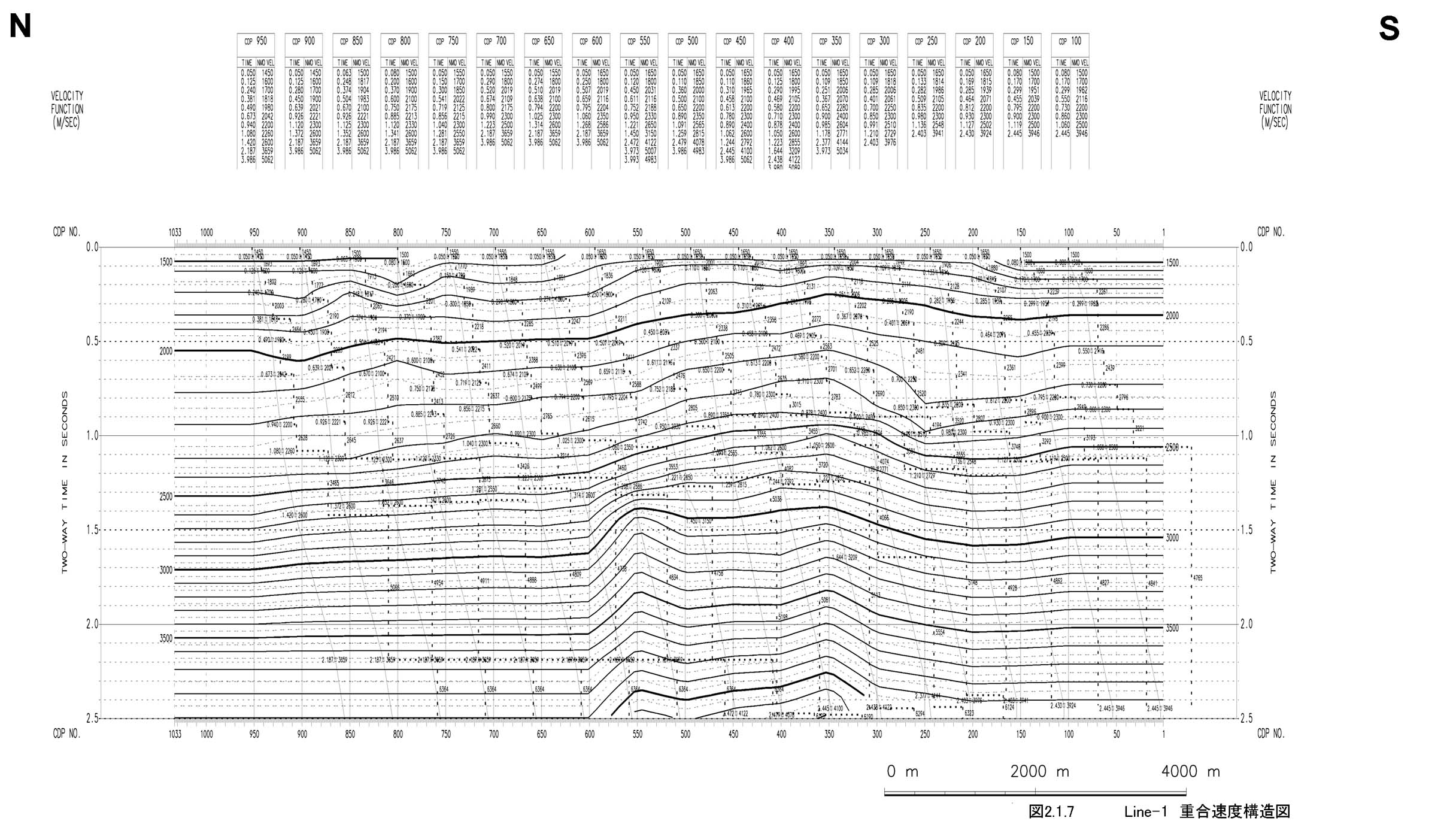

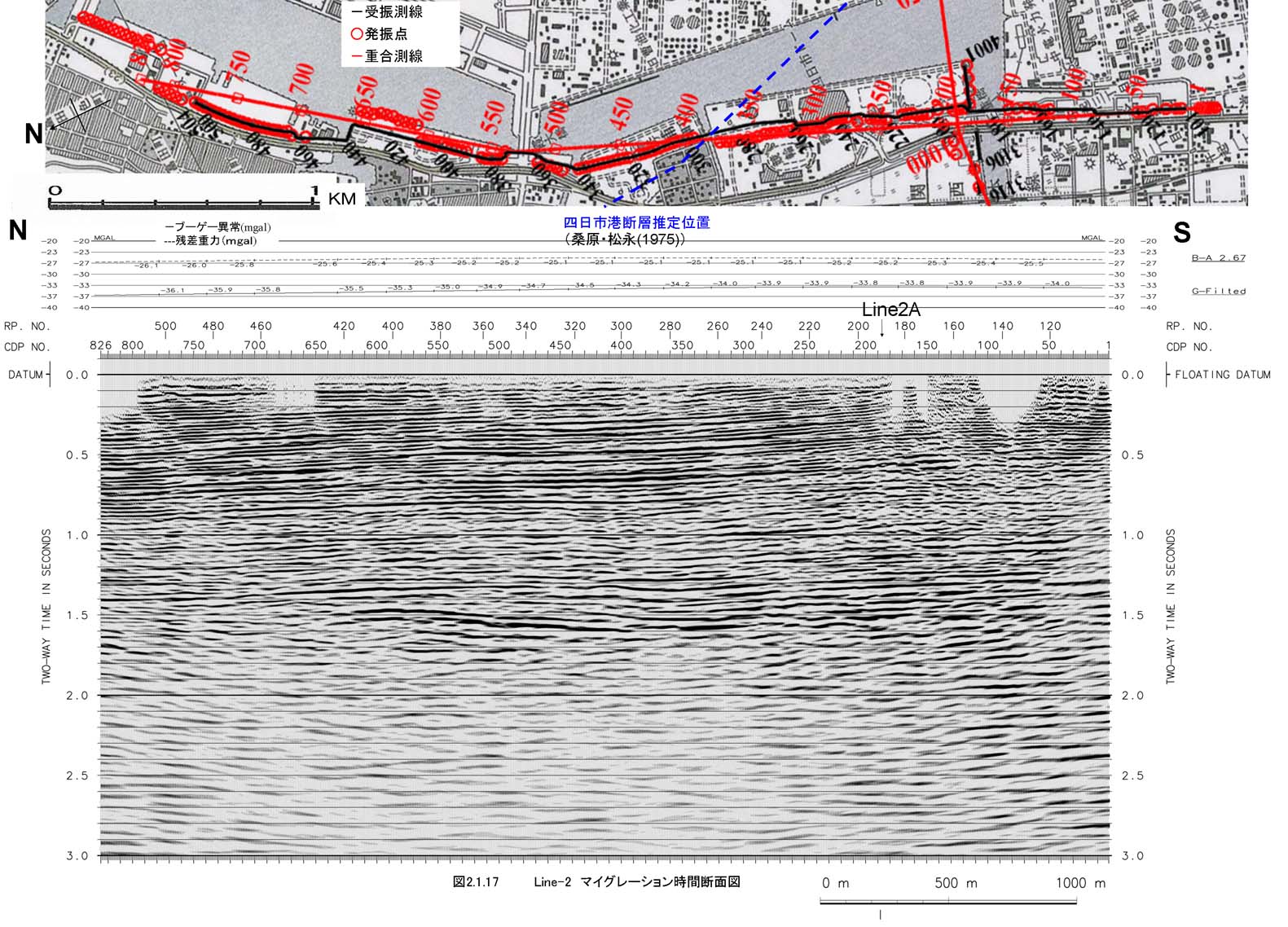

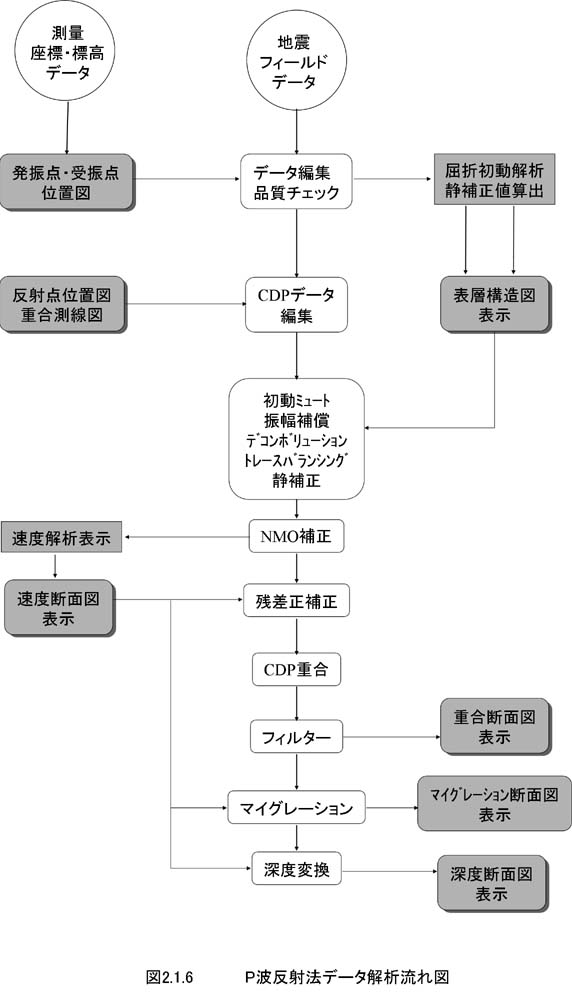

ＣＤＰ重合に用いた重合速度構造図を図２−１−７（Ｌｉｎｅ−１）および図２−１−１０（Ｌｉｎｅ−２）に示した。図２−１−８−１、図２−１−８−２、図２−１−８−３および図２−１−１１−１、図２−１−１１−２、図２−１−１１−３はそれぞれＬｉｎｅ−１およびＬｉｎｅ−２において、各ＣＤＰにおける速度解析で求められた速度から、往復走時とＲＭＳ速度、往復走時と深度および深度と速度の関係を重ね合わせて表示したものである。図２−１−８−１、図２−１−８−２および図２−１−１１−１、図２−１−１１−２については、基盤面までの情報のみを示した。また、図２−１−８−３および図２−１−１１−３においては、基盤の速度は平成１５年度地震探査測線の屈折法から得られた速度、５５００ｍ／ｓｅｃを仮定した。図２−１−９および図２−１−１２にはそれぞれＬｉｎｅ−１およびＬｉｎｅ−２における反射法速度解析により得られた速度構造図を示した。図２−１−１３、図２−１−１４および図２−１−１５にはそれぞれＬｉｎｅ−１における重合後の時間断面およびマイグレーション時間断面図および深度変換後の記録（縦：横＝２：１）を示す。図２−１−１６、図２−１−１７および図２−１−１８にはそれぞれＬｉｎｅ−２における重合後の時間断面およびマイグレーション時間断面図および深度変換後の記録（縦：横＝１：１）を示す。
