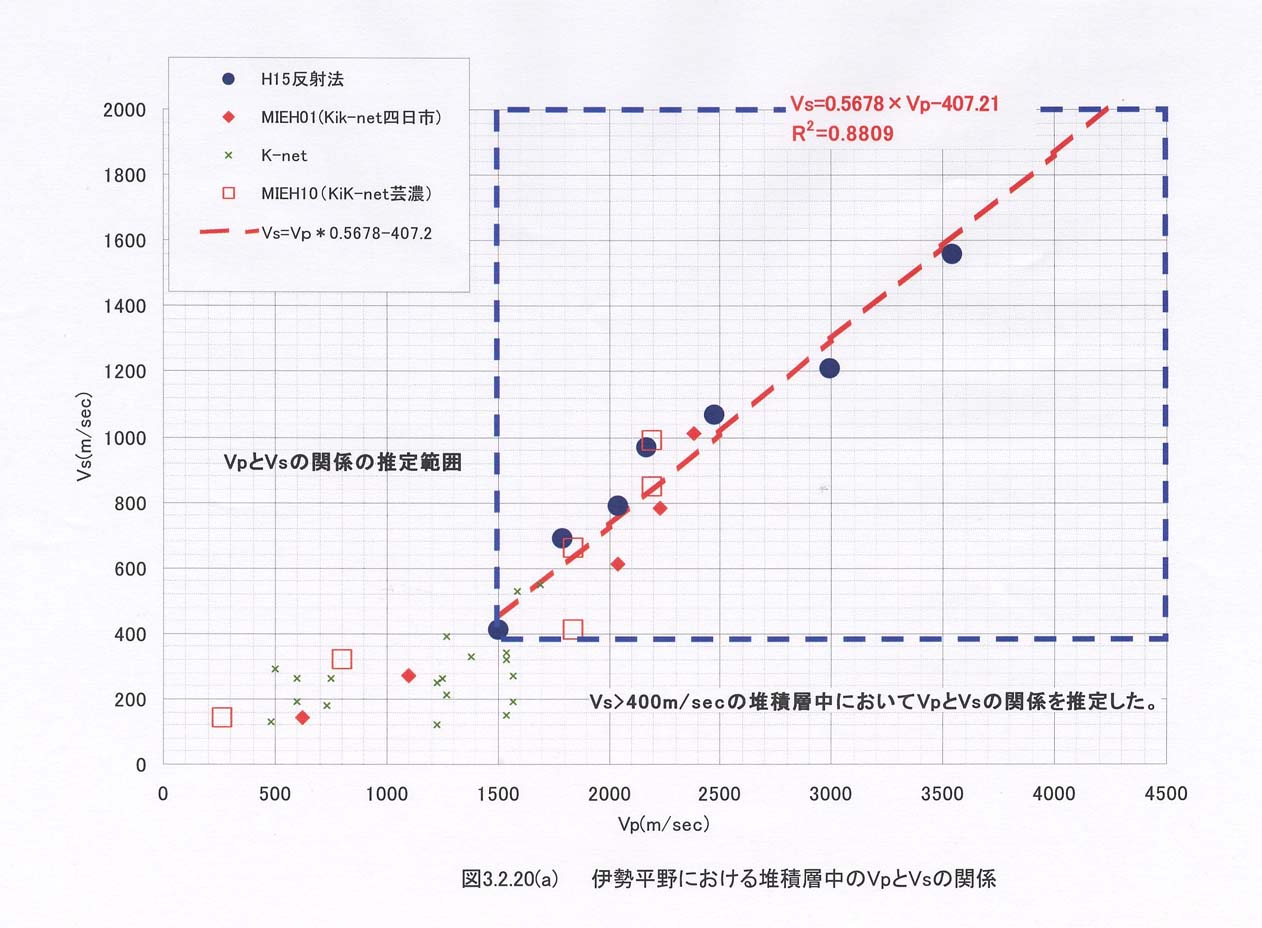

図３−２−２０−１には、Ｓ波反射法測線で得られたＶｐとＶｓの関係および防災科技研のＫｉＫ−ｎｅｔ観測井のなかで、伊勢平野内にあり、比較的堆積層の厚い（１４０ｍ以上）部分で取得されたＭＩＥＨ０１（四日市）およびＭＩＥＨ１０（芸濃）のＰＳ検層で得られたＶｐとＶｓの関係を示した図である。図中には参考のため、ごく浅部のＳ波速度の情報として、防災科技研Ｋ−ｎｅｔ観測井のＰＳ検層の結果も併せて示した。

この図から、ＶｐとＶｓの関係は、Ｖｓが約４００ｍ／ｓｅｃ以上の堆積層中においては

Ｖｓ＝０．５６７８＊Ｖｐ−４０７．２１　　　　　　　　　　　　　（３．２．２）

の線型関係式で近似できる。ただし、以下の条件が必要である。

・Ｖｓが４００ｍ／ｓｅｃ以上であること。

・推定されたＶｓは±１００ｍ／ｓｅｃ程度の推定誤差が含まれている。

図３−２−２０−２には、濃尾平野（愛知県、２００１）で得られている３本のＰＳ検層の結果および、濃尾平野内の２箇所で実施したＳ波反射法によるＶｐとＶｓを併せて表示した。これらの結果から、Ｖｓが４００ｍ／ｓｅｃ以上の堆積層中においては、濃尾平野におけるＶｐとＶｓの関係も、概ね（３．２．２）式で近似できることがわかる。

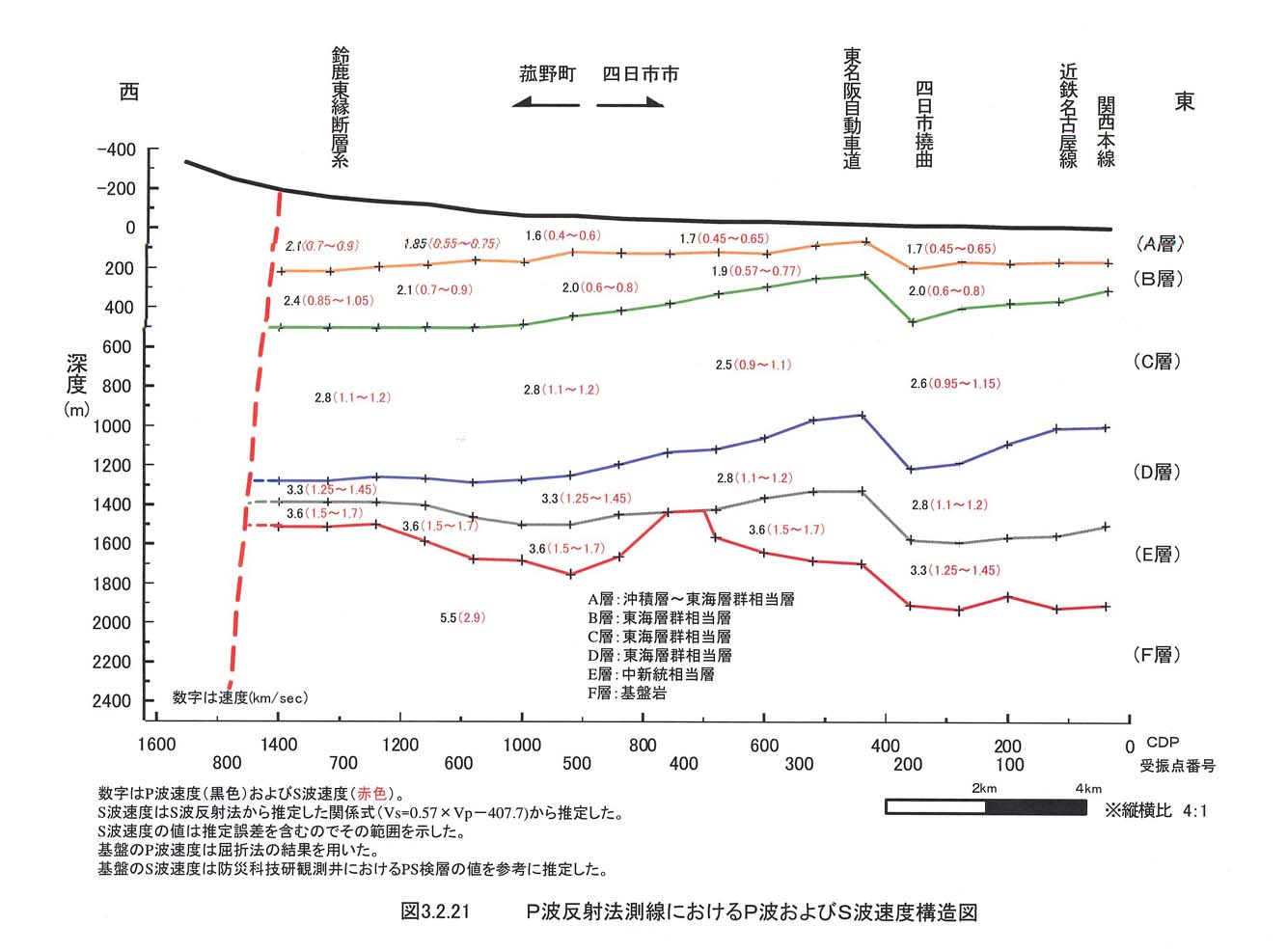

以上のように伊勢平野内においてはＶｓが４００ｍ／ｓｅｃ以上の堆積層中においては、Ｐ波速度からＳ波速度が推定できることが判った。図３−２−２１には、Ｐ波反射法測線で得られたＰ波速度と（３．２．２）式を用いて推定したＳ波速度を示した。Ｓ波速度の値については、推定誤差を含むのでその範囲を示した。基盤のＰ波速度については、屈折法の結果（５．５ｋｍ／ｓｅｃ）を、Ｓ波速度については基盤内のＰＳ検層の結果から推定した値（２．９ｋｍ／ｓｅｃ）を用いた。

地表からある深さまでの地盤の平均Ｓ波速度は、地盤による地震波の増幅特性を評価する物理量として有効である（例えば翠川・松岡（１９９５））ため、地震防災を考える上では、Ｖｓが４００ｍ／ｓｅｃ以下の表層部におけるＳ波速度構造の推定を行うことも重要である。一般に、浅部のＳ波速度を推定する方法は、�@Ｓ波速度検層の結果による方法、�AＮ値と土質柱状図に基づく方法および�B標高、地形地質に基づく方法（翠川・松岡（１９９３））などが考えられるが、伊勢平野内においては、浅部で直接的にＳ波速度が得られているのは防災科学技術研究所による強震観測網（Ｋ−ｎｅｔ）観測井など限られた地点のみである。このような限られたデータから上記の方法を用いて表層のＳ波速度を推定することは困難である。しかしながら、伊勢平野内においては、三重県ボーリングデータベースによって、広い範囲にわたって浅部（〜２０ｍ程度）の土質柱状図とＮ値が得られており、今後、これらの情報からＳ波速度を推定することと、表層部分も含めたＳ波速度の直接的な観測を集積していくことが必要である。

中央防災会議事務局（２００２）では、関東以西のＰＳ検層のデータから微地形区分ごとにその地点の標高と主要河川からの距離を入力とした場合の平均Ｓ波速度の経験式の係数一覧表をまとめている（上記�Bの方法）。このような情報を利用して、伊勢平野内の表層部分のＳ波速度を推定し、強震動記録のレシーバ関数などを用いて浅部を含めた速度構造を評価・修正していくことも、今後より正確な地震動予測を行うためには重要である。
