３−２−１　Ｐ波反射法地震探査

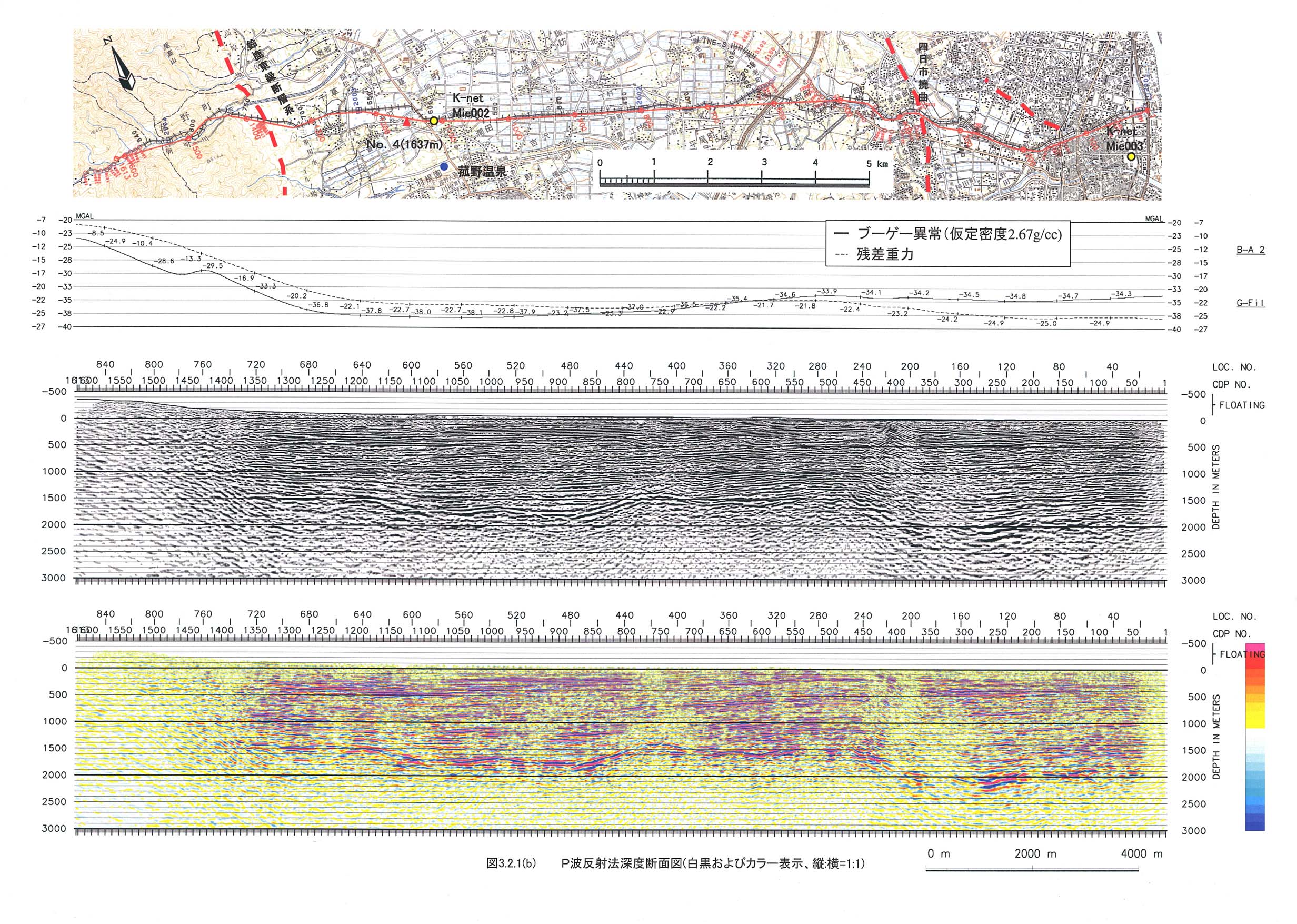

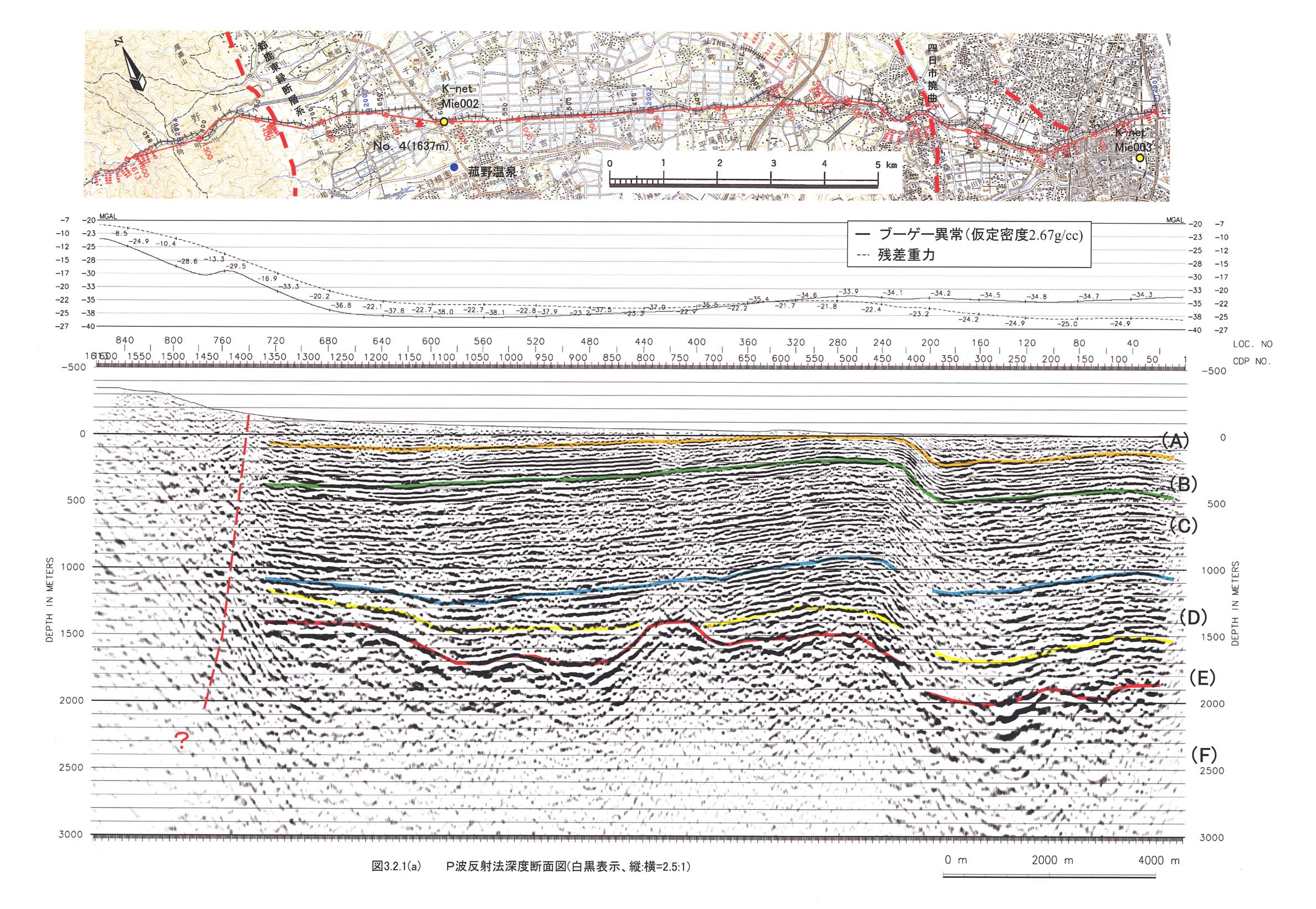

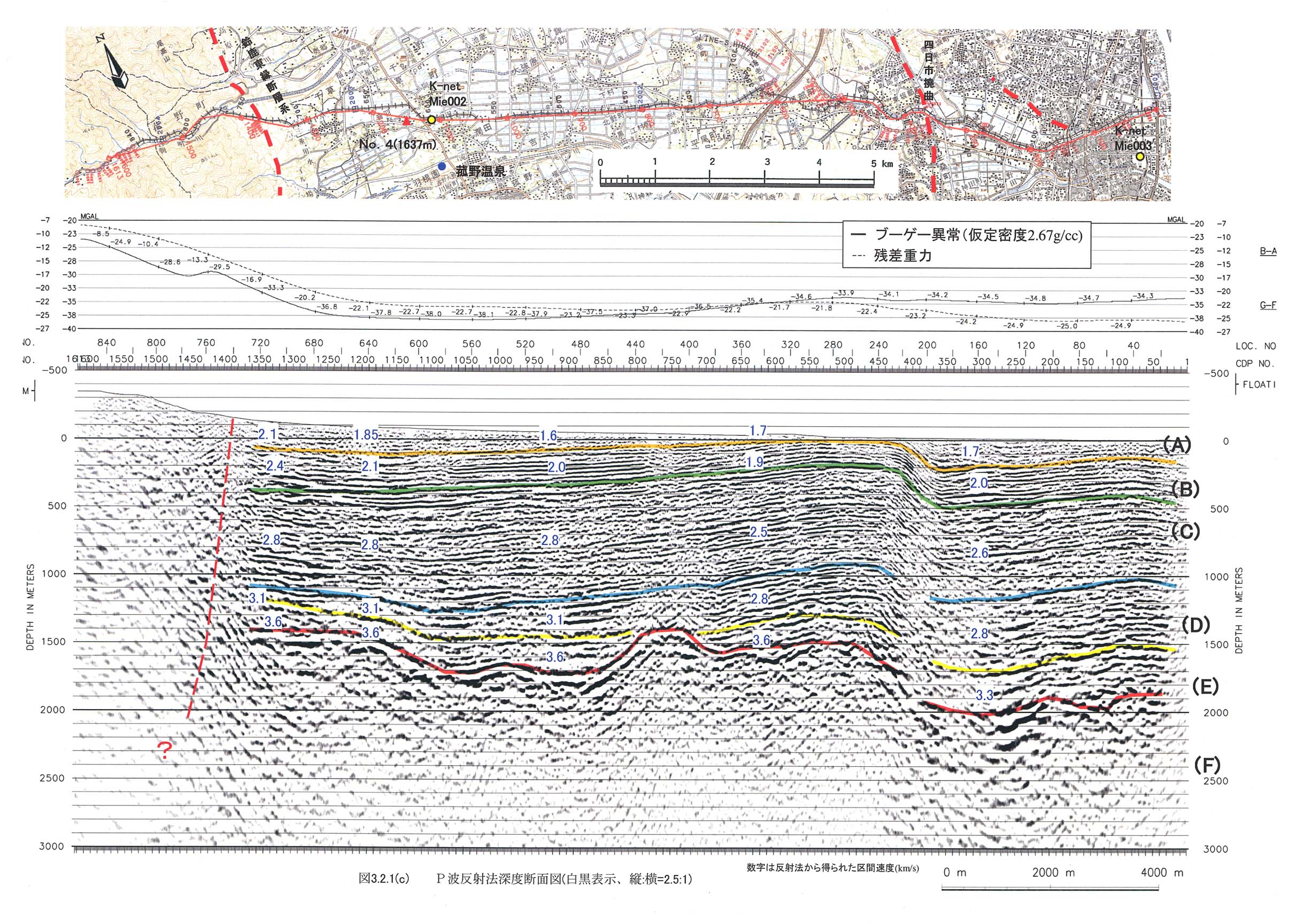

図３−２−１−１にはＰ波反射法による深度断面図を縦：横を２．５：１で表示した。この図には、Ｐ波反射法速度解析で用いた６層モデルの境界面が示してある。この境界面は全測線にわたって追跡可能な反射面に対応しており、反射面を選択する段階に於いて地層境界との整合性には配慮していない（付録６）。図３−２−１−２には縦：横を１：１で表示した。図３−２−１−３、はＰ波反射法による深度断面図を縦：横を２．５：１で白黒カラー表示し、反射法速度解析によって得られた速度境界と区間速度を併せて示した。これらから、反射法断面図の性状は以下のようにまとめられる。
