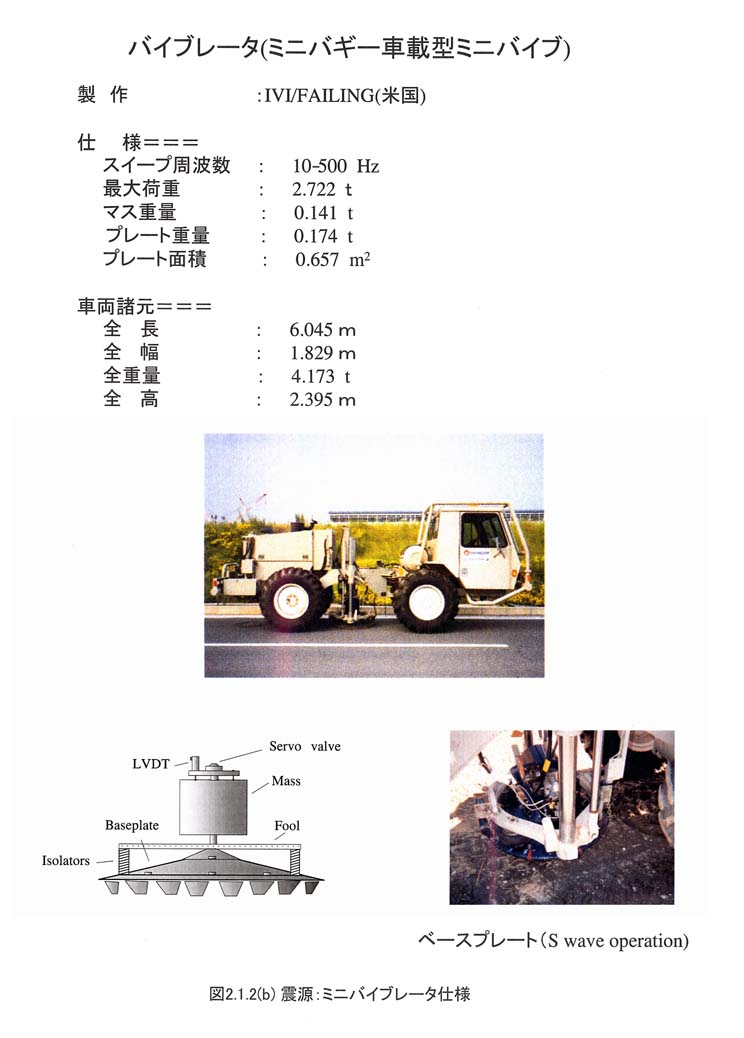

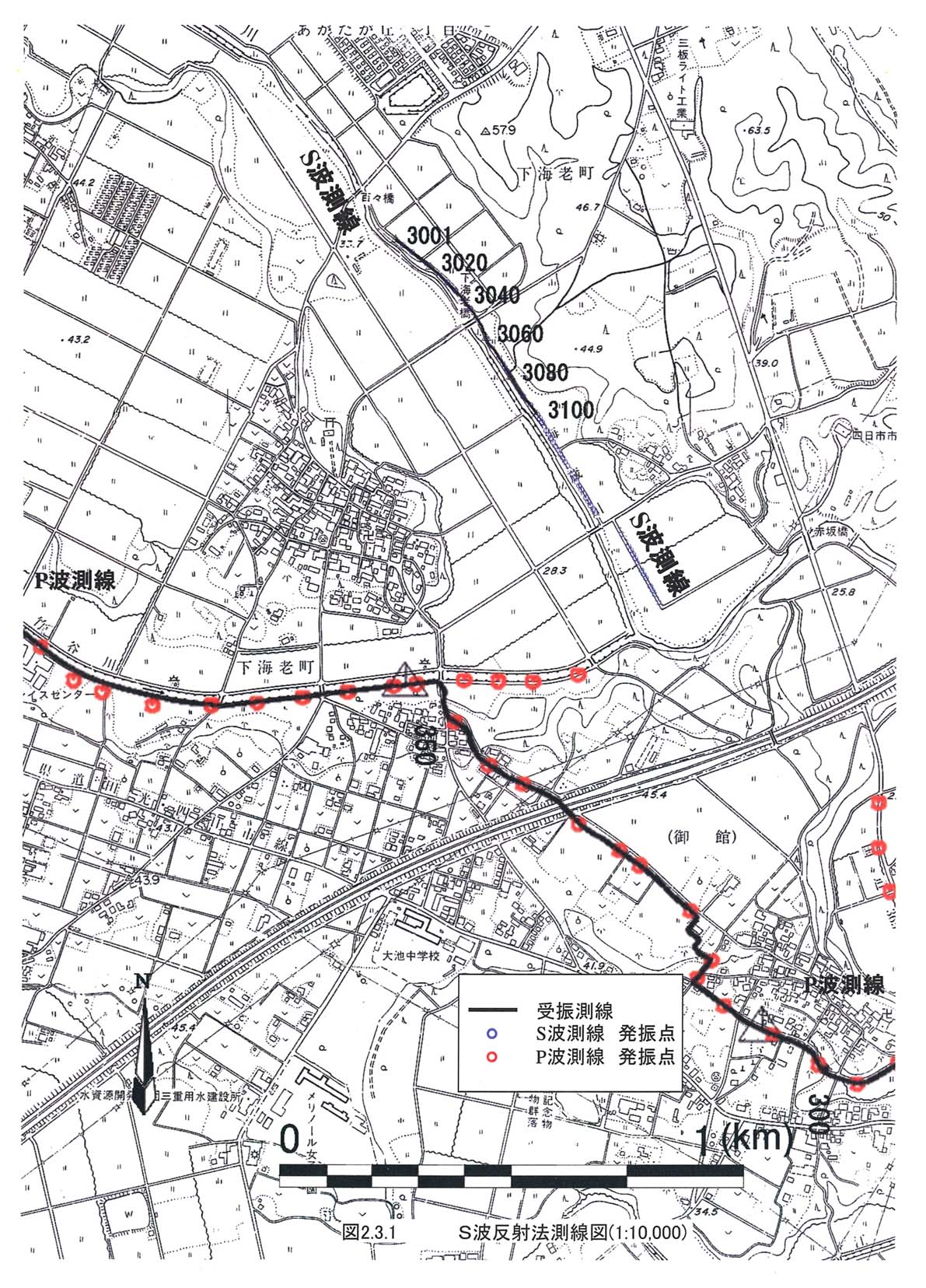

Ｓ波震源としてミニバイブ１台をＳ波モードに設定したものを用いた（図２−１−２−２ 参照）。Ｓ波震源は、クロスライン方向に振動させた（ＳＨ波）。ミニバイブでのＳ波観測終了後に、大型バイブレータを用いたＰ波（縦振動）反射法発振を行った。

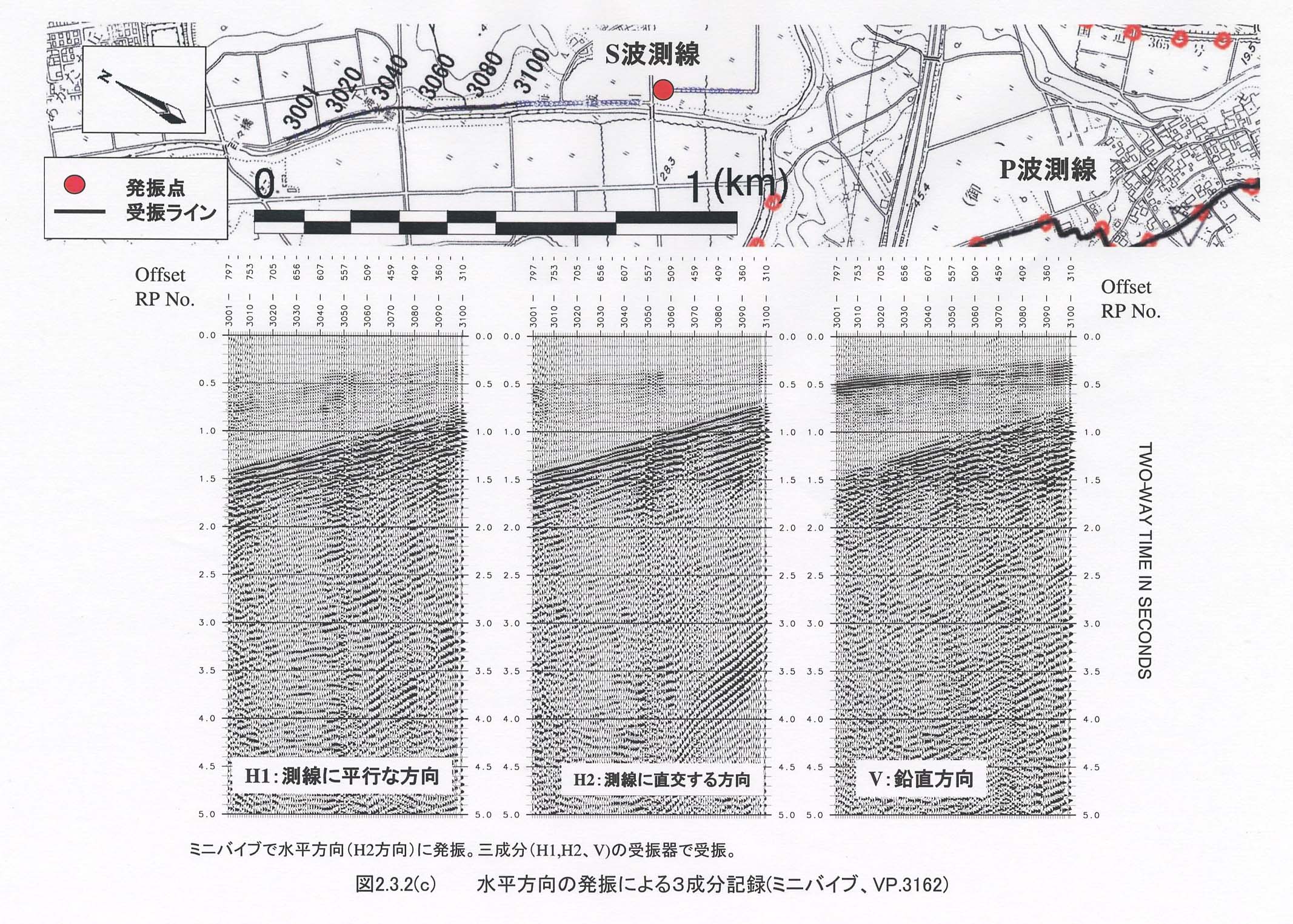

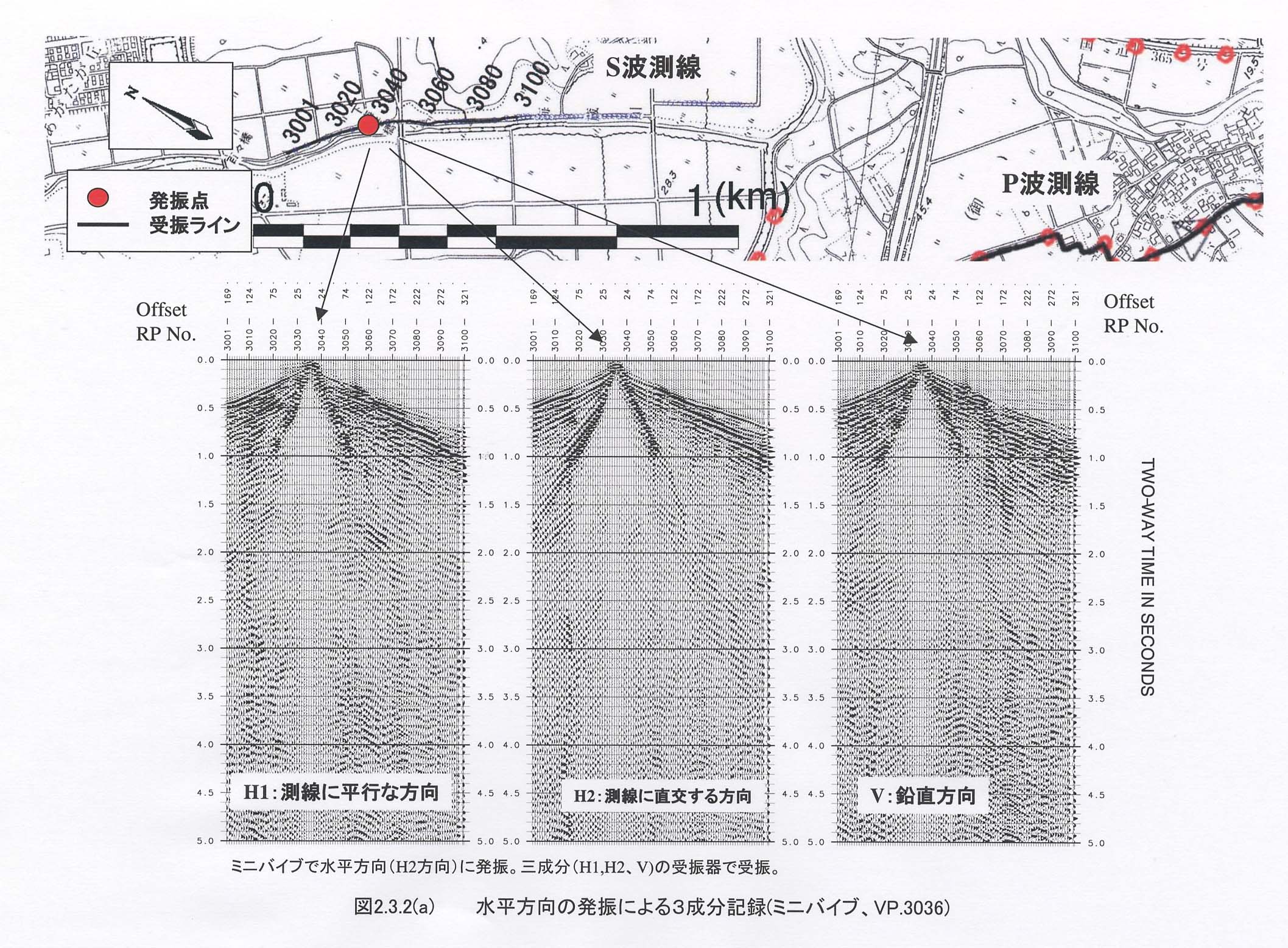

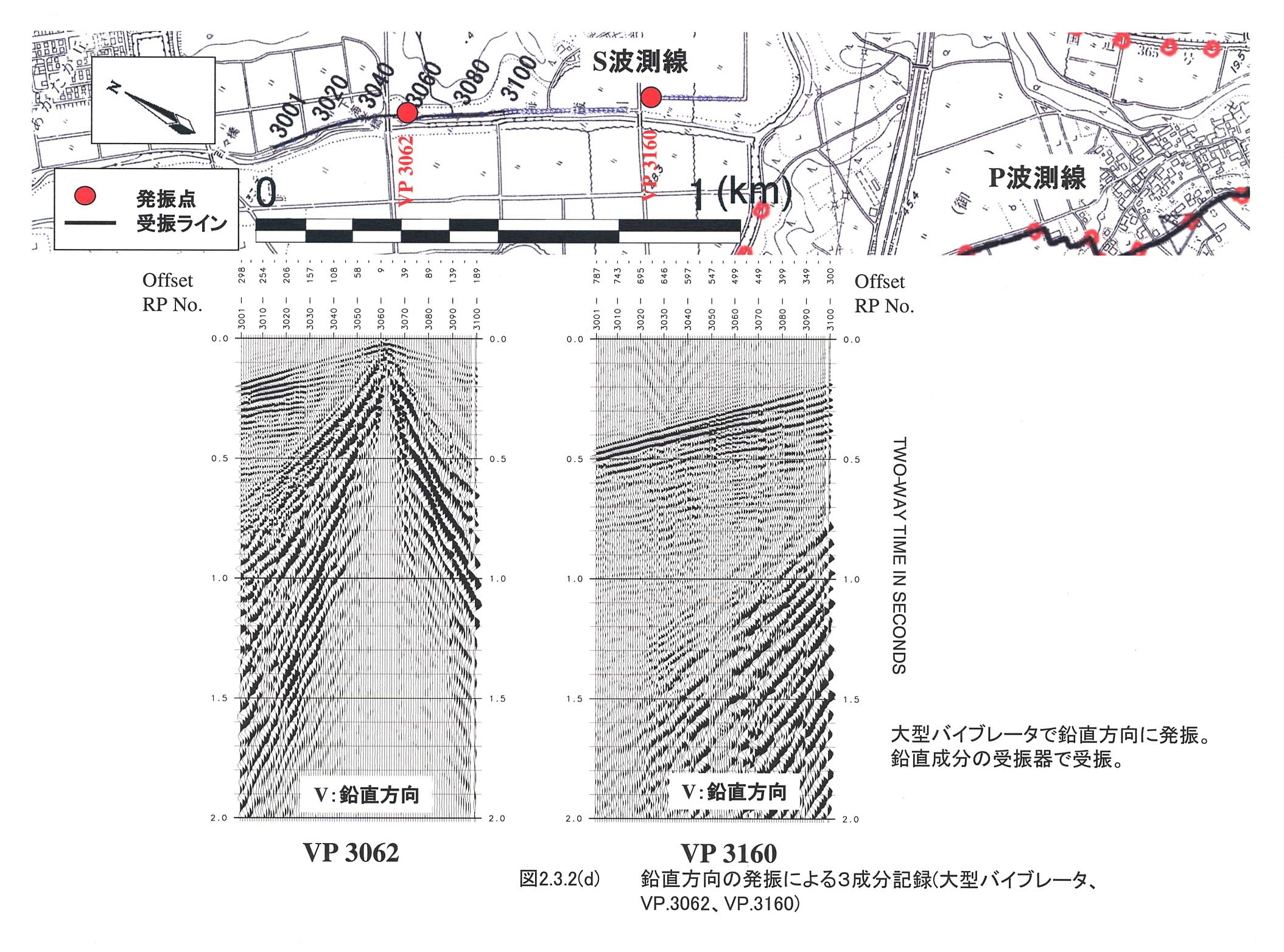

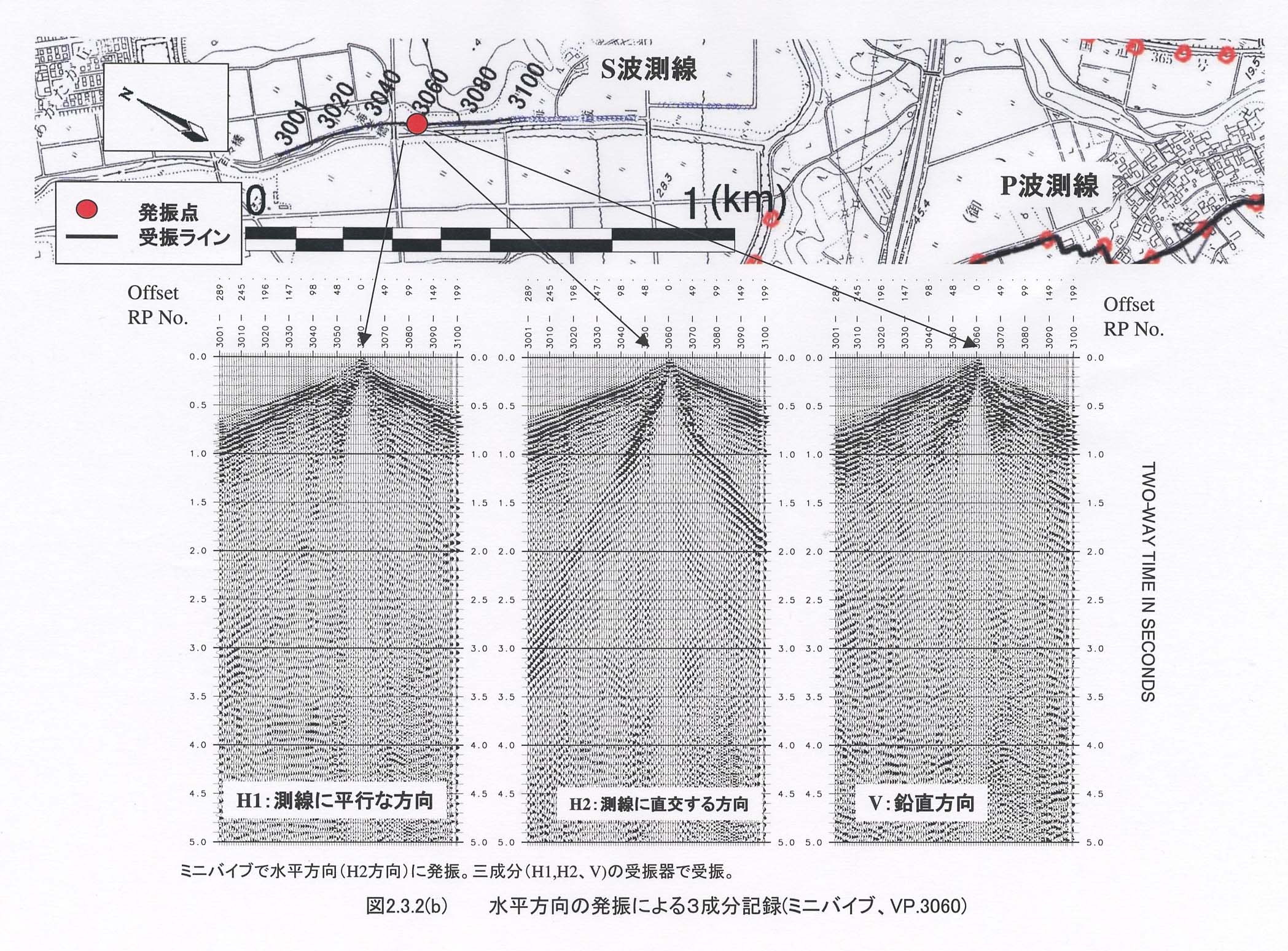

図２−３−２−１、図２−３−２−２、図２−３−２−３、図２−３−２−４には、それぞれ、ＶＰ３０３６（ミニバイブ（Ｓ波））、ＶＰ３０６０（ミニバイブ（Ｓ波））、ＶＰ３１６２（ミニバイブ（Ｓ波））およびＶＰ３０６２およびＶＰ３１６０（大型バイブレータ）のショット記録を示した。図２−３−２−１、図２−３−２−２、図２−３−２−３の表示は各成分毎にされており、左からインライン（測線に平行）方向、クロスライン（測線に直交する）方向、鉛直方向成分を示している。図２−３−２−４は鉛直方向のみを示している。ミニバイブは、クロスライン方向に発振しているため（ＳＨ波）、変換波などの影響を無視すれば、ＳＨ成分は、クロスライン方向で受振される。図２−３−２−１および図２−３−２−２のクロスライン受振データには表面波が卓越しており、ショット記録からでは反射波の同定は困難である。一方、図２−３−２−３はファーオフセットでの受振データであるが、これらには、往復走時３秒付近まで反射波が認められる。

Ｓ波反射法データ取得作業の結果、次の成果物が得られた。

（１）現場磁気テープ（ＩＢＭ３４９０Ｅカートリッジ・テープ， ＳＥＧＹフォーマット） 　　 ４巻

（２）同上データシート（Ｏｂｓｅｒｖｅｒｓ Ｒｅｐｏｒｔ） １式

（３）現場モニター記録 １式

（４）発振点座標／標高値 １式
