屈折法地震探査は、Ｐ波反射法地震探査の受振測線を用いた。

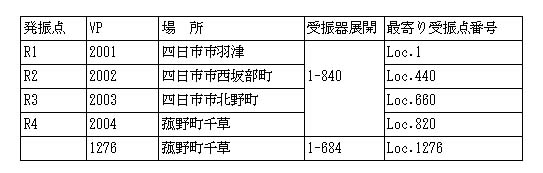

発振点は、全測線の両端および中間の４ヶ所（Ｒ１−Ｒ４）とした。ただし、測線東側での屈折法の解析精度を向上させる目的でＶＰ１２７６で発振したデータも併せて解析した。以下に、全屈折発振点および受振器展開などを示した。屈折発振点は便宜上、測線東端をＲ１とし、西に向かって番号を増やした。 表２−２−０

震源として大型のバイブレータ４台を用い（図２−１−２−１参照）、８４０および６８４チャネルの展開を用いてＧＤＡＰＳ−４Ａ型探鉱機でデータを取得した（図２−１−１ 参照）。

本調査の測定仕様を表２−２−１に示した（付録３も参照）。
