強震計データとして、鳥取県西部地震（２０００年１０月６日ＰＭ１：３０発生、Ｍ７．３、震源深さ約１１ｋｍ）のデータを使用した。

図３−３−５に、津市と四日市市で観測された同地震の波形記録を示す。この地震では、Ｓ波到達後に表面波と思われる成分が確認されており（波形記録中の赤丸と青丸の間の波形）、今回の地下構造モデルの概略検証に適用できると判断した。

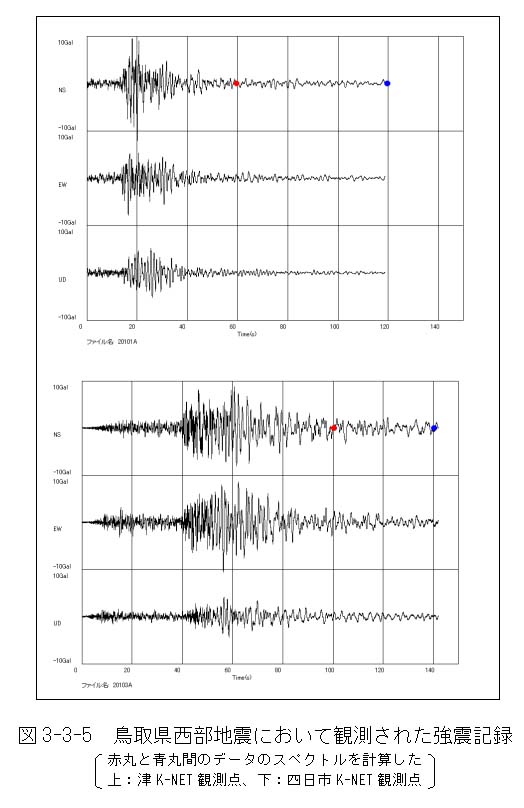

図３−３−５　鳥取県西部地震において観測された強震記録

観測された地震記録から、表面波成分と思われるデータを抽出し、南北成分・東西成分および上下成分のフーリエスペクトルを算出し、南北・東西成分のスペクトルを上下成分のスペクトルで除すことにより表面波成分の水平動上下動比（以下、強震観測Ｈ／Ｖスペクトルと称す）を求めた。一方、微動アレー探査により求められたＳ波速度構造（速度固定解析結果）を基にレイリー波の理論Ｈ／Ｖスペクトル（以下、理論Ｈ／Ｖスペクトルと称す）を算定した。

図３−３−６に強震観測点における強震観測Ｈ／Ｖスペクトルと理論Ｈ／Ｖスペクトルの比較例を示す。強震観測Ｈ／Ｖスペクトルと理論Ｈ／Ｖスペクトルを比較すると、低周波側で１番目に現れるピーク周波数は両者とも良く一致している。しかし、２番目以降に現れてくるピークに関しては、強震観測Ｈ／Ｖスペクトルと理論Ｈ／Ｖスペクトルの対応が悪い。これは、深度１００ｍ程度以浅の速度構造が、強震観測点と微動アレー観測点（特にＭアレーやＳアレー観測点近傍）とで異なるためと考えられる。

図３−３−７に、その他の観測点における強震観測Ｈ／Ｖスペクトルと理論Ｈ／Ｖスペクトルの比較図を示す。地震観測点は、微動アレー探査位置の測定箇所と一致しないため、理論Ｈ／Ｖスペクトルは、地震観測点が最も近接する微動アレー探査の結果を用いて算出した。低周波数側のピーク周波数が概ね対応しているため、微動アレー探査により推定したＳ波速度構造の妥当性を概略、検証することができたと考えられる。

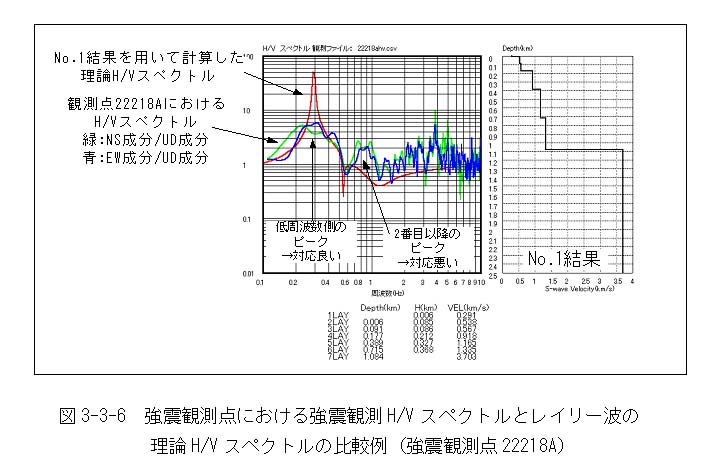

図３−３−６　強震観測点における強震観測Ｈ／Ｖスペクトルとレイリー波の理論Ｈ／Ｖスペクトルの比較例（強震観測点２２２１８Ａ）

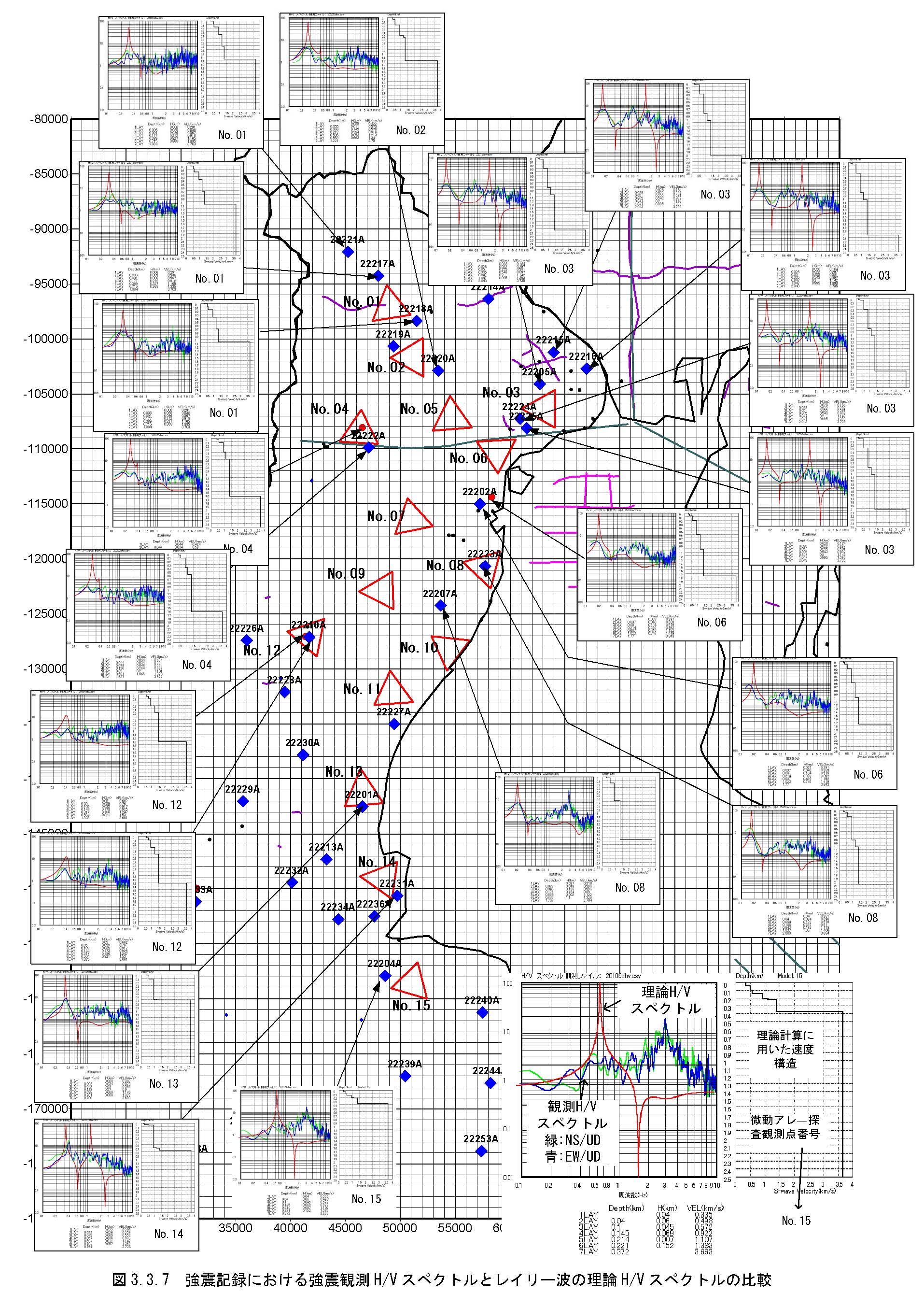

図３−３−７　強震記録におけるＨ／Ｖスペクトルとレイリー波の理論Ｈ／Ｖスペクトル
