３−２−３　観測点配置

本調査では、伊勢平野全域のＳ波速度構造を把握するために、平野全域にほぼ均等に観測点を１５点配置した。ただし、地震基盤（Ｓ波速度３ｋｍ／ｓ相当）の深度が２，０００ｍ以上と推定されている四日市市周辺においては、観測点を密に配置した。また、Aのアレー設計および現地状況を考慮し、最大アレーの底辺長を３，５００ｍ（以下ＬＬアレーと称す）とし、以下８５０ｍ（Ｌアレー）、３５０ｍ（Ｍアレー）、１００ｍ（Ｓアレー）の底辺長のアレーを設定した（表３−２−２）。

観測には、７台の微動計を使用し、観測点の配置は二重正三角形アレーとした（図３−２−８）。図３−２−９に観測点配置図を、表３−２−３にＭアレーの中心点の緯度、経度を示し、巻末資料に各観測点の詳細配置図を示した。

観測地点は、原則として下記の３つの条件を満たす候補地点を地図上で選定し、現地踏査の上で決定した。なお、Ｓアレーの中心地点では、後述する地盤モデルの検証においてＨ／Ｖスペクトル算定のために、上下動に加え、水平動直交２成分（Ｎ−Ｓ，Ｅ−Ｗ方向）の３成分観測を行った。

・ 地表面の起伏が激しくなく、水平成層構造の仮定が著しく破綻しない箇所

・ 近傍に人工的な強い振動源がなく、常時微動が特定の伝播方向を持たないと思われる箇所

・ 断層等の地下構造の急変が推定される箇所をできるだけアレー内に含まない

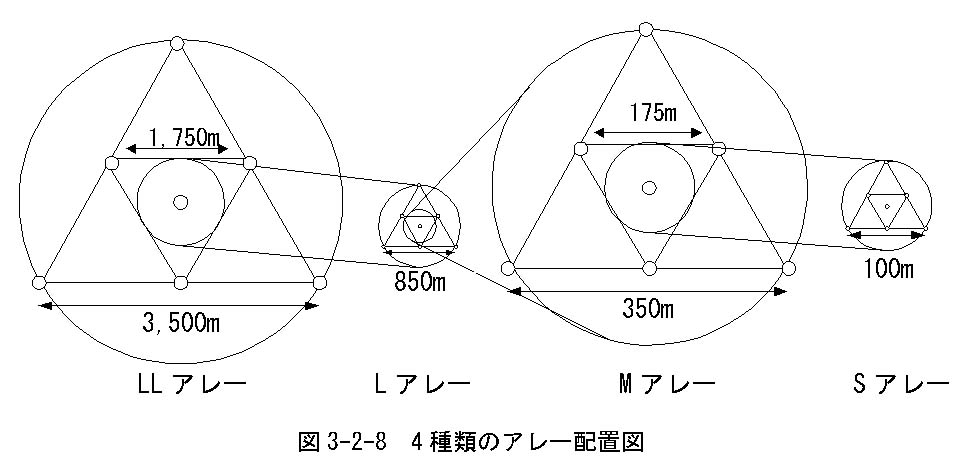

図３−２−８　４種類のアレー配置図

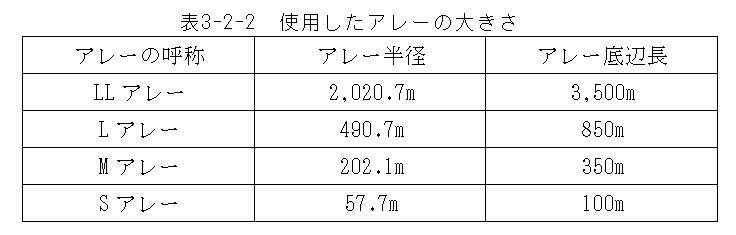

表３−２−２　使用したアレーの大きさ

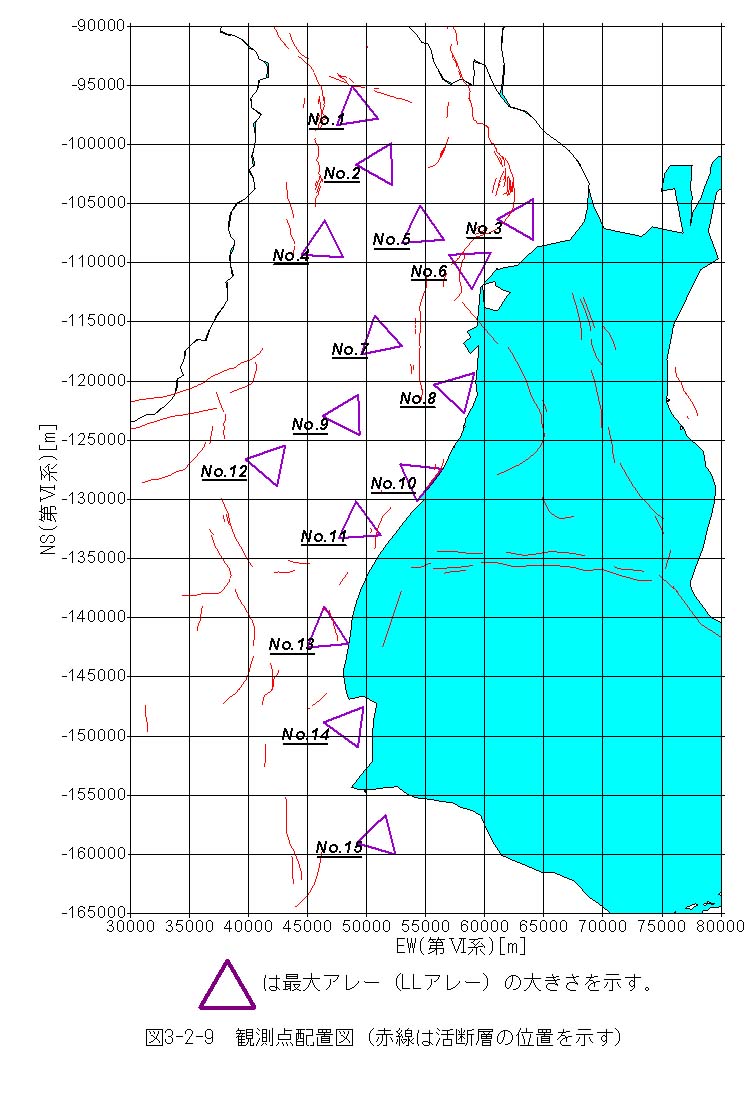

図３−２−９　観測点配置図（赤線は活断層の位置を示す）

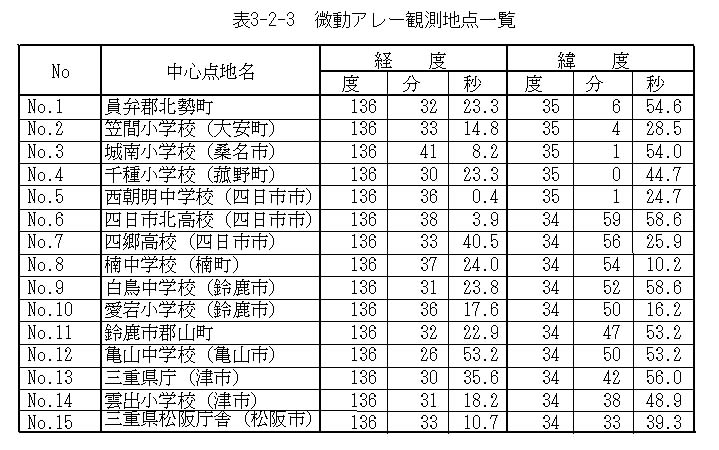

表３−２−３　微動アレー観測地点一覧
