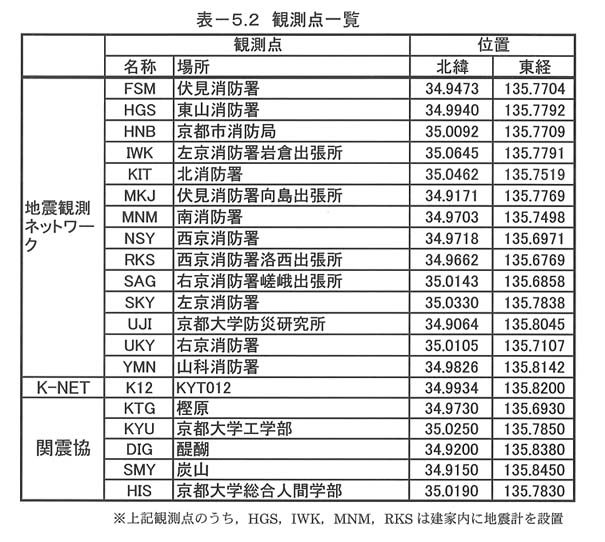

表５−２　観測点一覧

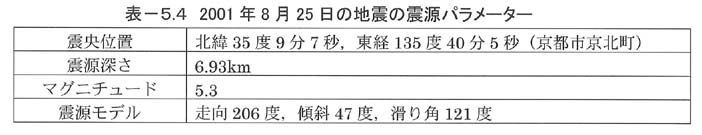

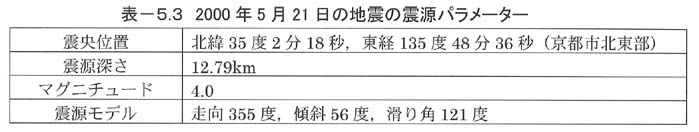

これらの地点で観測された地震波形記録を用いて３次元地震波動シミュレーションを行い，観測記録と解析波形の比較により，修正した３次元モデルの妥当性を検証した。３次元地盤モデルの検証を行うための観測波形として，京都市消防局や京都大学防災研究所などが設置した地震観測ネットワークによる加速度記録のうち，平成１３年度と同様に，２０００年５月２１日に京都市北東部で発生した地震と，２００１年８月２５日に京都市北部で発生した地震の２つを用いた。設定した震源のパラメーターは，京都大学防災研究所地震予知研究センターによる震源情報をもとに表５−３，表５−４のように設定し，点震源として扱った。

計算の対象とした周波数は１Ｈｚまでとし，計算を行うモデルの格子間隔を水平方向１００〜３００ｍ，鉛直方向５０〜２００ｍとして，地表各点の地震波形（速度波形）を求めた。

なお，基盤岩に関しては屈折法探査等により，地表でＶｐ＝３．５ｋｍ／ｓｅｃ，Ｖｓ＝１．６５ｋｍ／ｓｅｃ，地中３ｋｍでＶｐ＝６．０ｋｍ／ｓｅｃ，Ｖｓ＝３．５ｋｍ／ｓｅｃとして補完し，これ以深ではＶｐ＝６．０ｋｍ／ｓｅｃ，Ｖｓ＝３．５ｋｍ／ｓｅｃと一様とした。堆積層中のＱ値は，Ｓ波速度（ｍ／ｓｅｃ）の１／１５として与えた。

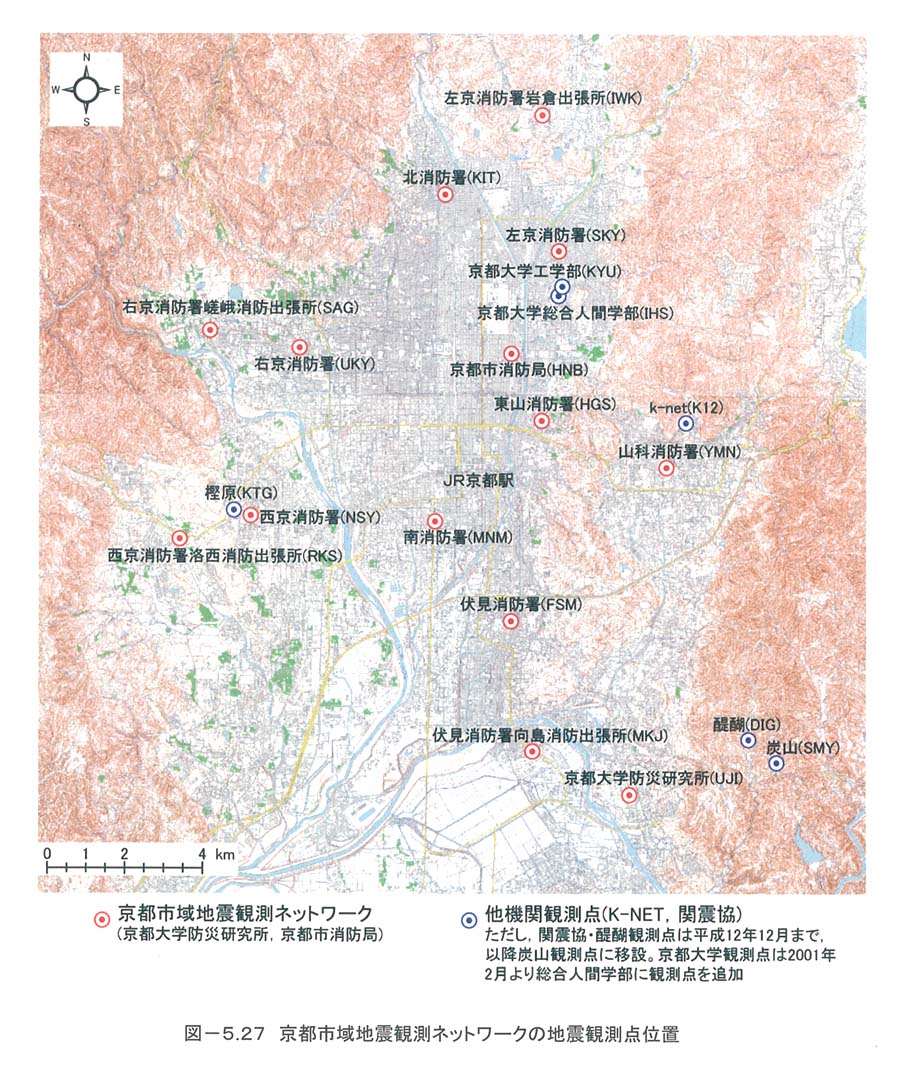

図５−２７　京都市域地震観測ネットワークの地震観測点位置
