�@表層部分について反射法地震探査で使用した表層静補正用のデータをもとにＰ波速度１．５ｋｍ／ｓｅｃまでの速度分布

�A表層部以深の堆積層については、反射法地震探査の速度解析で得られた速度値

をそれぞれ用いてモデル化を行った。

図３−３−１、図３−３−２にこのモデルをもとに得られたＰ波速度分布図を示す。屈折法地震探査の結果、把握されたＰ波速度構造の特徴を以下に示す。

�@五条第２測線

観測走時と計算走時は良く一致している。基盤岩の上面では測線全域にわたり３．５〜４ｋｍ／ｓｅｃの値が得られている。深くなるにつれて速度は速くなり、５ｋｍ／ｓｅｃを示すようになる。また、ＣＭＰ１〜１５０付近にかけては基盤岩上面でもやや速く５．２〜５．５ｋｍ／ｓｅｃの速度を示す部分が見られている。

�A外環状測線

ＣＭＰ１２５０〜１６００付近にかけて基盤岩内部にやや速い速度分布を示す結果となっているが、この付近では観測走時と計算走時の一致がやや悪く、速度の推定精度はやや悪いものと考えられる。しかし全体的な傾向としては、基盤岩直下の５０〜１５０ｍまででＰ波速度４ｋｍ／ｓｅｃを示すようになっており、更に深部では５ｋｍ／ｓｅｃ以上の値を示している。

上記に示すしたように本調査における解析可能範囲で、両測線ともほぼ全域にわたり基盤岩上部においては３．５〜４ｋｍ／ｓｅｃ、また基盤岩下部においては４．５〜５ｋｍ／ｓｅｃ以上の速度値が得られた。この傾向は平成１０年度から１２年度にかけて実施された屈折法探査と同じような傾向を示す結果となった。

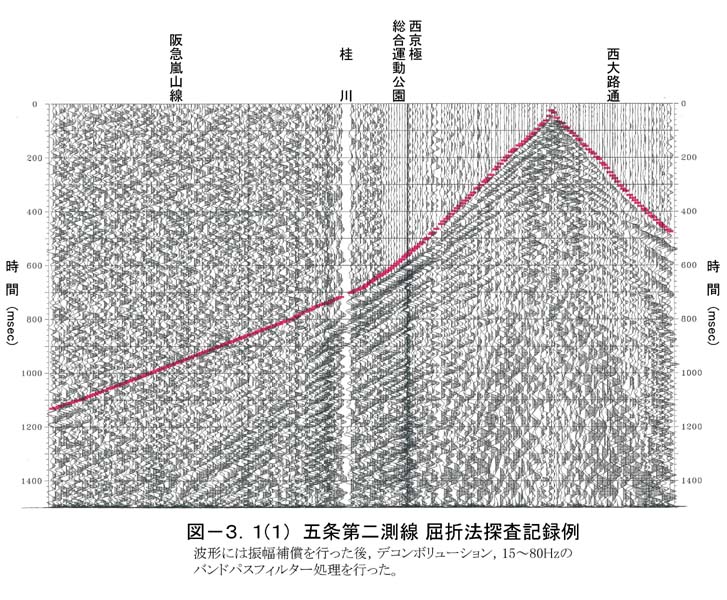

図３−１−１ 屈折法地震探査の記録例（五条第２測線）

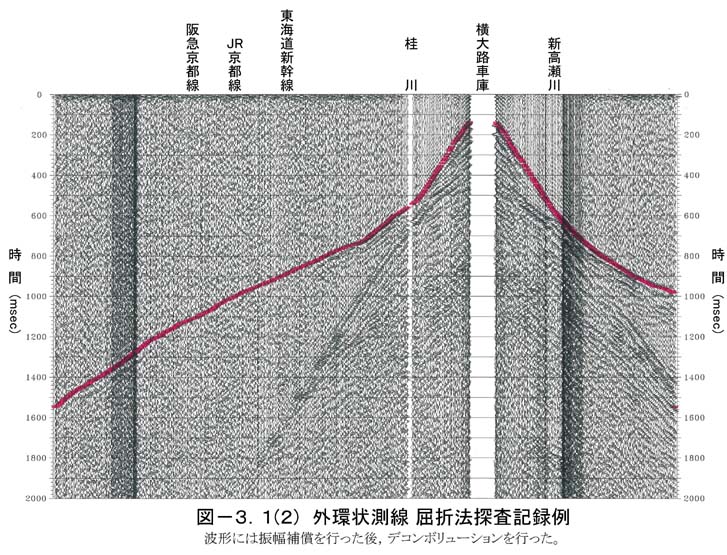

図３−１−２ 屈折法地震探査の記録例（外環状測線）

図３−２−１ 実測走時曲線と計算で求まった理論走時曲線の比較（五条第２測線）

図３−２−２ 実測走時曲線と計算で求まった理論走時曲線の比較（外環状測線）

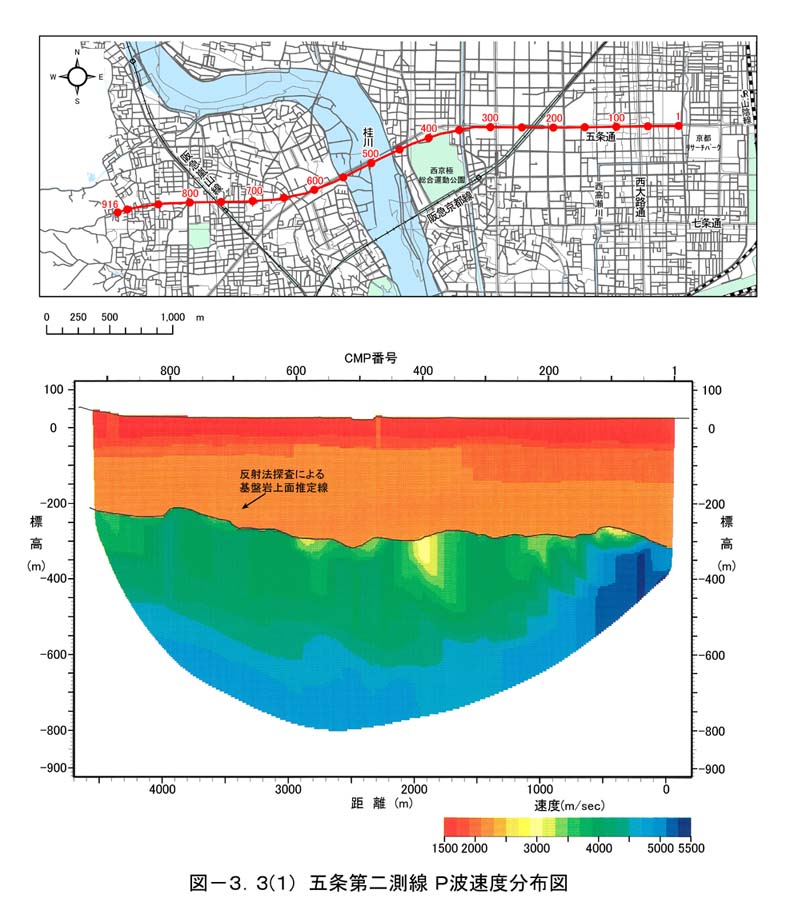

図３−３−１ 屈折法地震探査結果．Ｐ波速度分布図（五条第２測線）

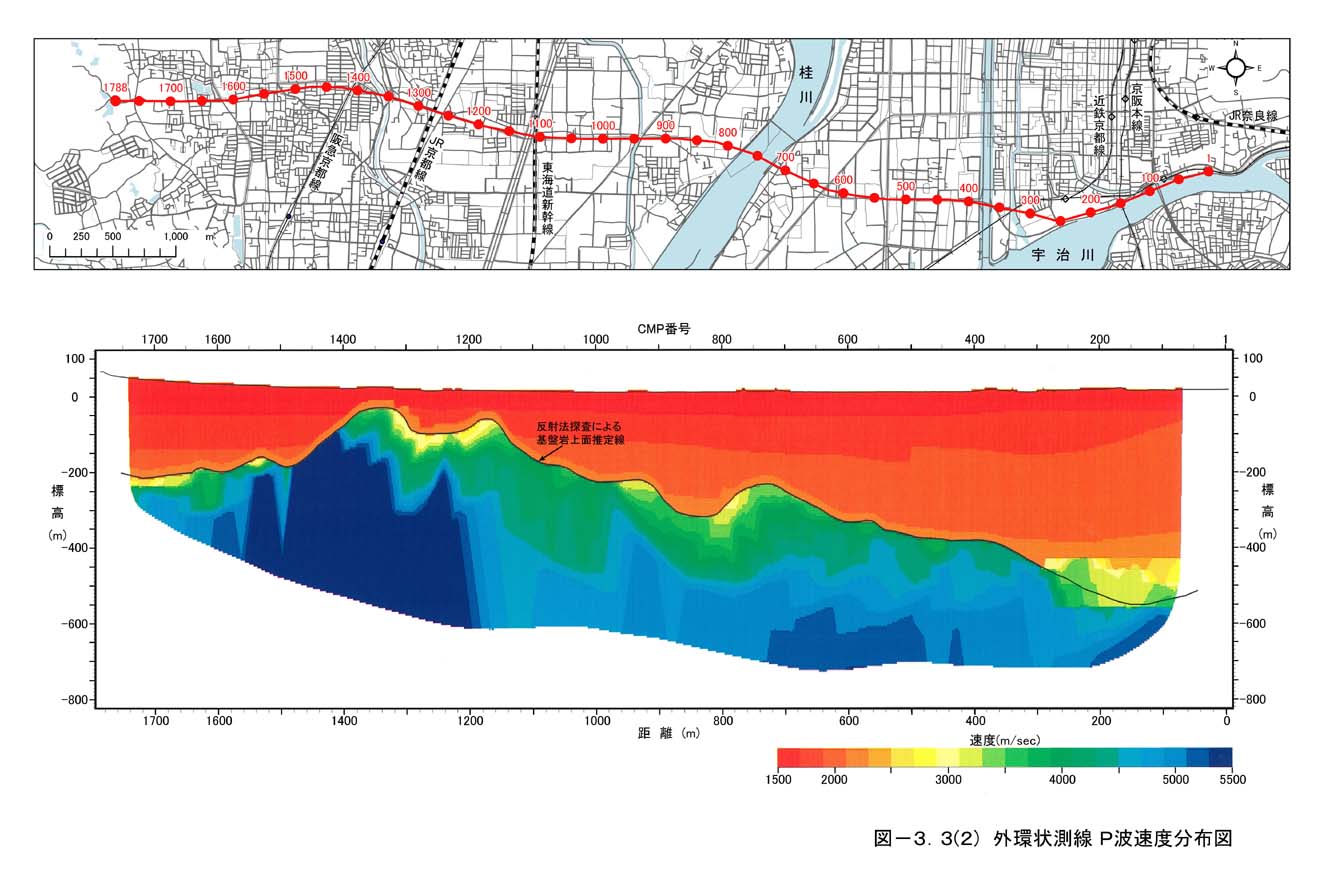

図３−３−２ 屈折法地震探査結果．Ｐ波速度分布図（外環状測線）
