バイブレーターの動作の仕組みを図２−９に、またバイブレーター探査の原理を図２−１０に示す。起震を行う場合には、まず車体中央のプレートを地面に降ろし、これに車重の大部分をかけて地面に圧着する。車体とプレートの間にはエア・ダンパーを挟んでいるため、鉛直な上載圧はプレートに加わるが、振動は遮断される。起震時にはプレート上のアクチュエーターでカウンターマスを上下に揺すると、その反力がプレートを介して地面に伝わり地盤を振動させることができる。

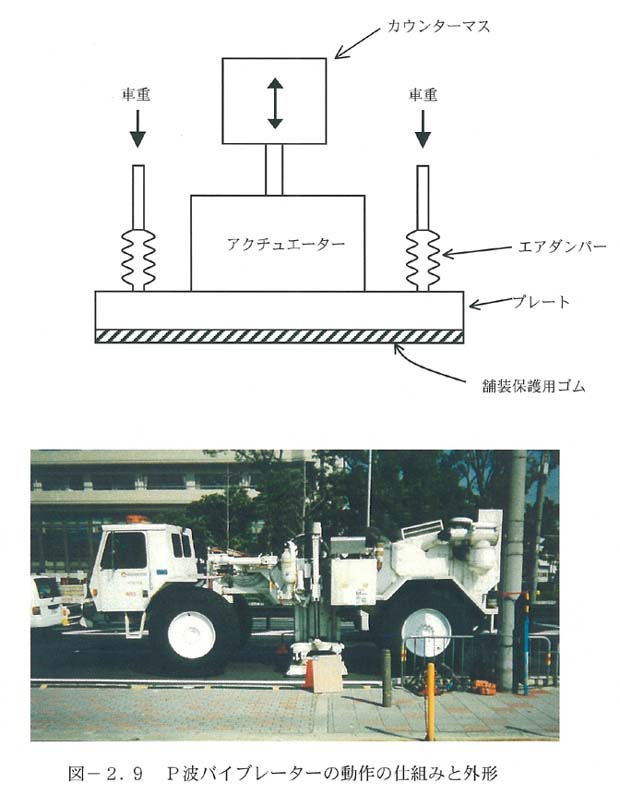

図２−９　Ｐ波バイブレーターの動作の仕組みと外形

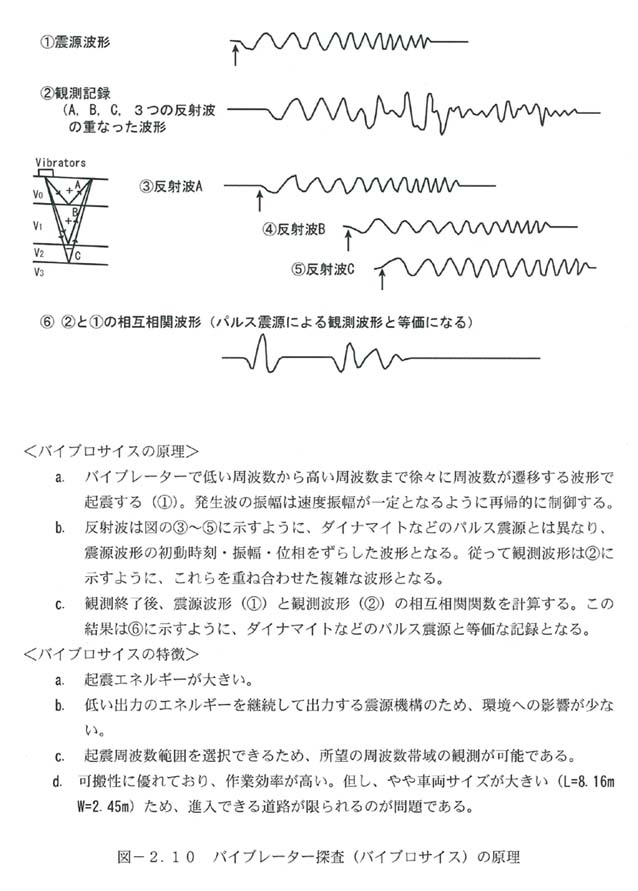

図２−１０　バイブレーター探査（バイブロサイス）の原理

�U．　ミニバイブ（Ｔ−１５０００）

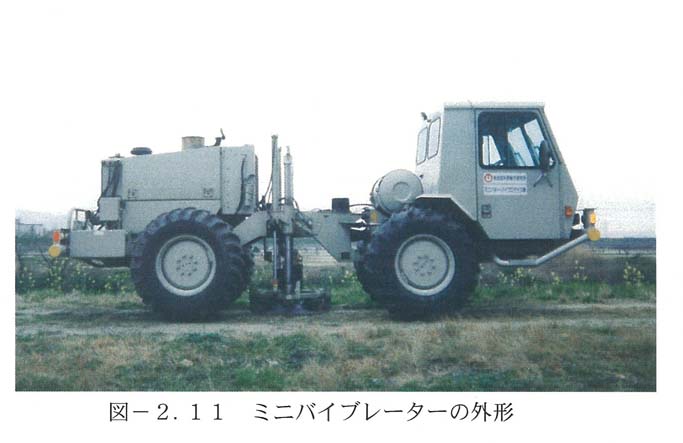

ミニバイブは大型バイブレーターを小型化したもので、動作や原理は大型バイブレーターと同じである。起震力は大型に比べ劣るが、小型であるため、比較的狭い道路でも作業が可能である。図２−１１にミニバイブレーターの外形を示す。

�V．　Ｐ波油圧インパクター（ＪＭＩ−２００）

地面にあっ着したベースプレートを、ガス圧で加速したピストンで打撃する、一種の重錘落下式震源を車載したもので、�樺n球科学総合研究所が開発した。起震力は、最大で１００�sの重錘を高さ６ｍから落下させた場合に相当する。

発生する波はパルスであるが、比較的高い周波数までの高帯域の波を発生できる。このため、浅層の解析が可能である。また、舗装道路上でも使用可能であり、自走できるので移動が容易である。図２−１２にＰ波油圧インパクターの外形を示す。

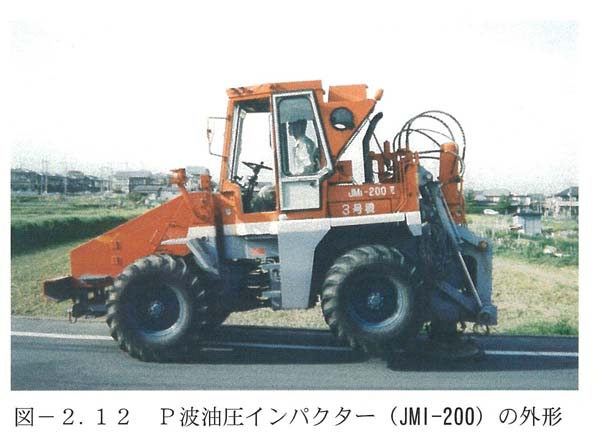

図２−１２　Ｐ波油圧インパクター（ＪＭＩ−２００）の外形
