（４）求められたＳ波速度構造

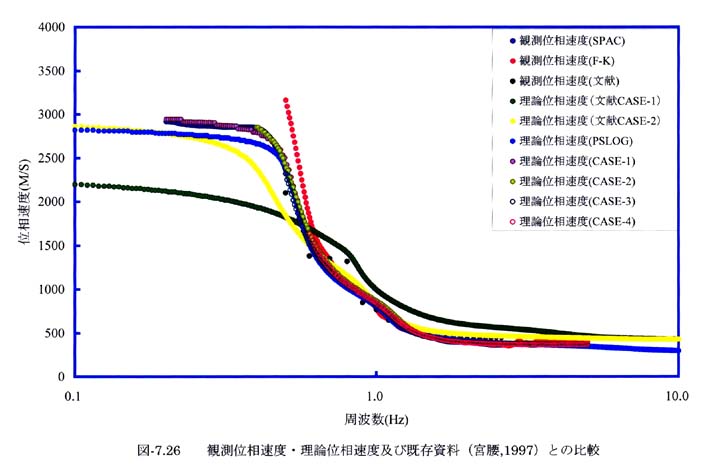

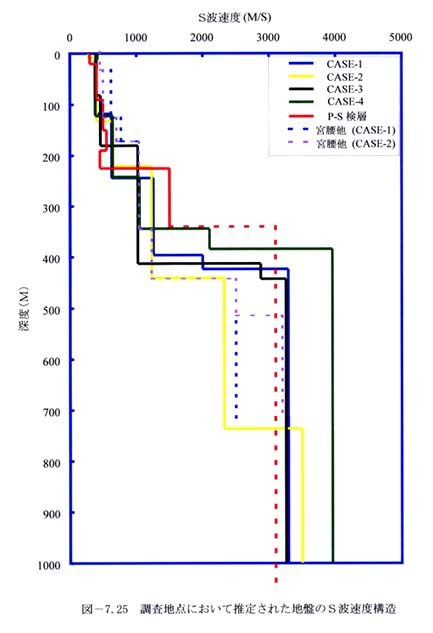

各ＣＡＳＥの解析結果図をまとめて図７−２５に示し、各モデルの理論位相速度を図７−２６に示す。比較のために、アレイ中心点付近におけるＰＳ検層によるＳ波速度構造および他の既存資料も図中に表示した。この結果から次のようなことがまとめられる。

@ 調査地点におけるＳ波速度構造は主に４層構造で表現できる。各ＣＡＳＥの解析結果は共に１００ｍ付近、２００ｍ付近および４００ｍ付近において速度の変化が見られる。

A 各モデル共に深度４００ｍ付近において速度の急増加が見られ、それより以深は地震基盤と考えられる。しかし、前述のように、深部構造を反映する低周波数領域の位相速度の精度が低いので、この境界面の精度も低いと考えられる。

B 求められた深度２２５ｍ以浅の速度構造はアレイ中心点におけるＰＳ検層の結果と一致している。２２５ｍ〜３４０ｍ間のＳ波速度は、求められた結果は４つのＣＡＳＥ共にＰＳ検層の結果より低くなっているが、他の既存資料との整合性がある。

C 図７−２０で分かるようにＳＰＡＣ法で求められた位相速度はＰＳ検層による地盤モデルの理論位相速度とほぼ一致しており、概ね調査地点の地盤特性を反映していると考えられる。
