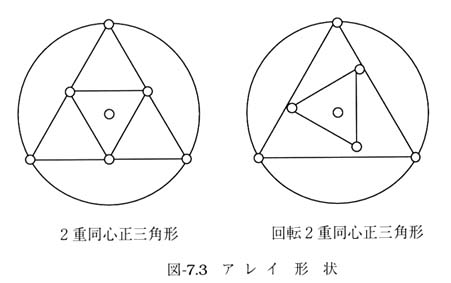

観測に用いたアレイ形状は、図７−３に示す７点から構成される２重同心正三角形を基本とし、観測要素点が地震計設置に不都合な場合は回転同心正三角形とした。

（２）アレイサイズ

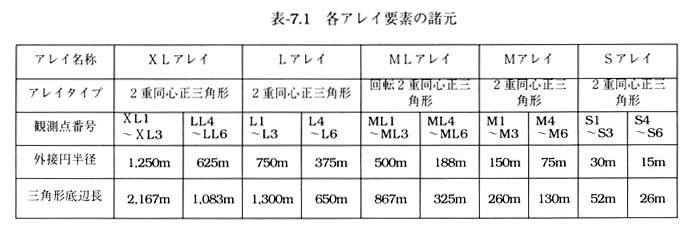

探査目標深度を満足するようなアレイサイズを設計するために、以下の検討を行いアレイサイズを決定した。表７−１に実施した各アレイ要素の諸元を示す。

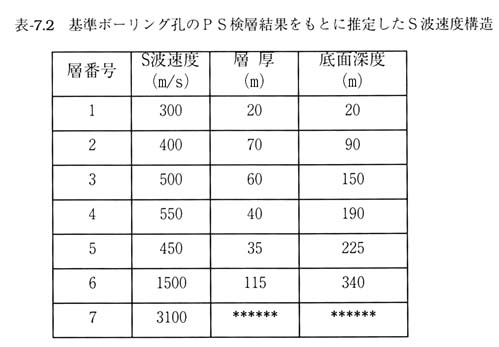

�@基準ボーリング孔のＰＳ検層結果をもとに表７−２に示すＳ波速度構造モデルを推定。

�Aこのモデルについてレイリー波の基本モードの位相速度を試算（レイリー波は多くの場合基本モードが卓越するという考えに基づく）。

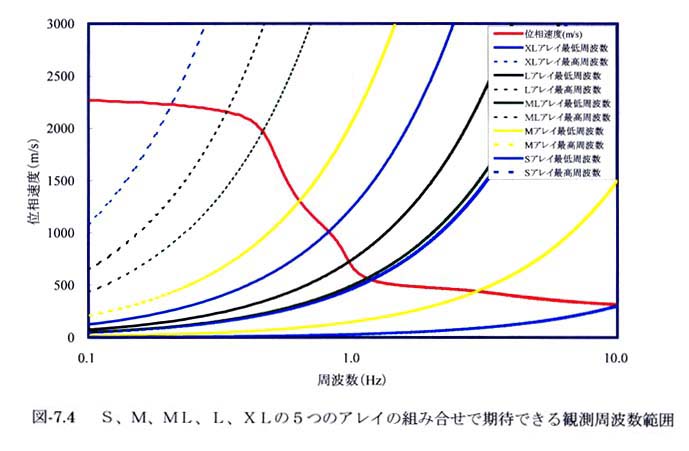

�B設計した４つのアレーサイズが試算した位相速度を求めるのに必要とする周波数をカバーしているか確認する。（図７−４）

以上の検討を行い、また次年度以降の微動アレイ探査におけるアレイサイズの設計資料を得るために、最終的に表７−１に示すＳアレイ（外接円半径：３０ｍ）、Ｍアレイ（外接円半径：１５０ｍ）、ＭＬアレイ（外接円半径：５００ｍ）、Ｌアレイ（外接円半径：７５０ｍ）、ＸＬアレイ（外接円半径：１，２５０ｍ）の５つのアレイサイズとした。
