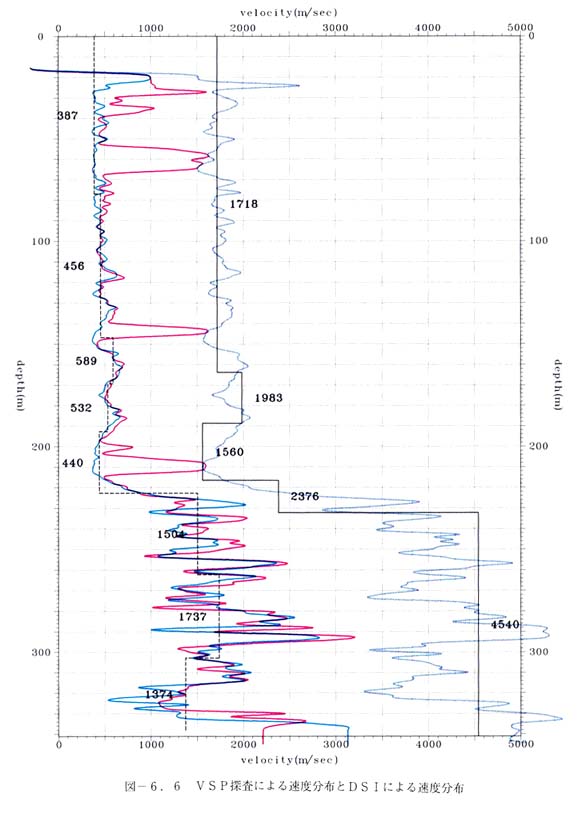

図６−６は読み取り初動から推定したＰ波およびＳ波の速度分布とＤＳＩによる速度値を示したものである。

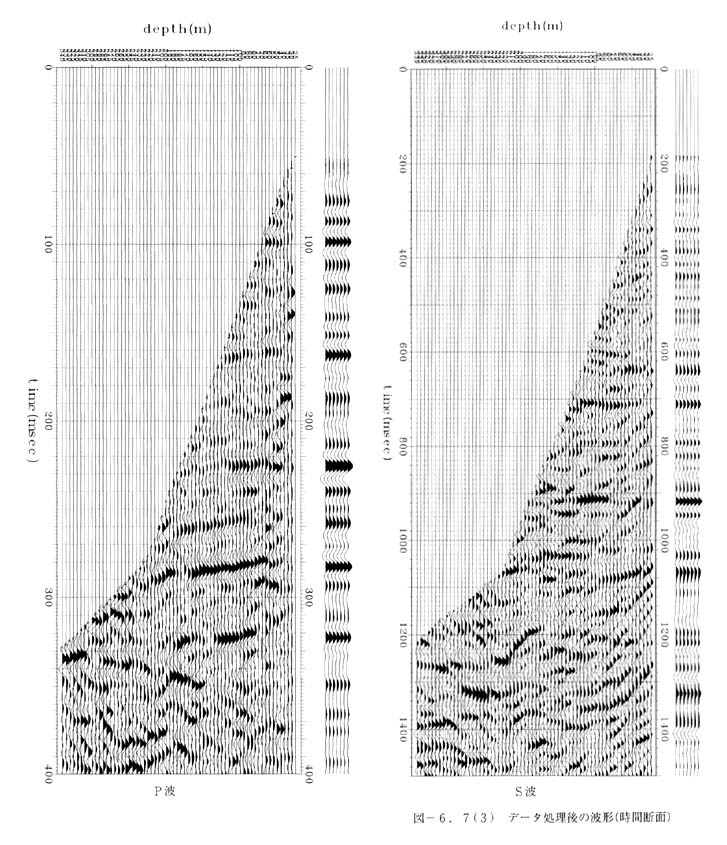

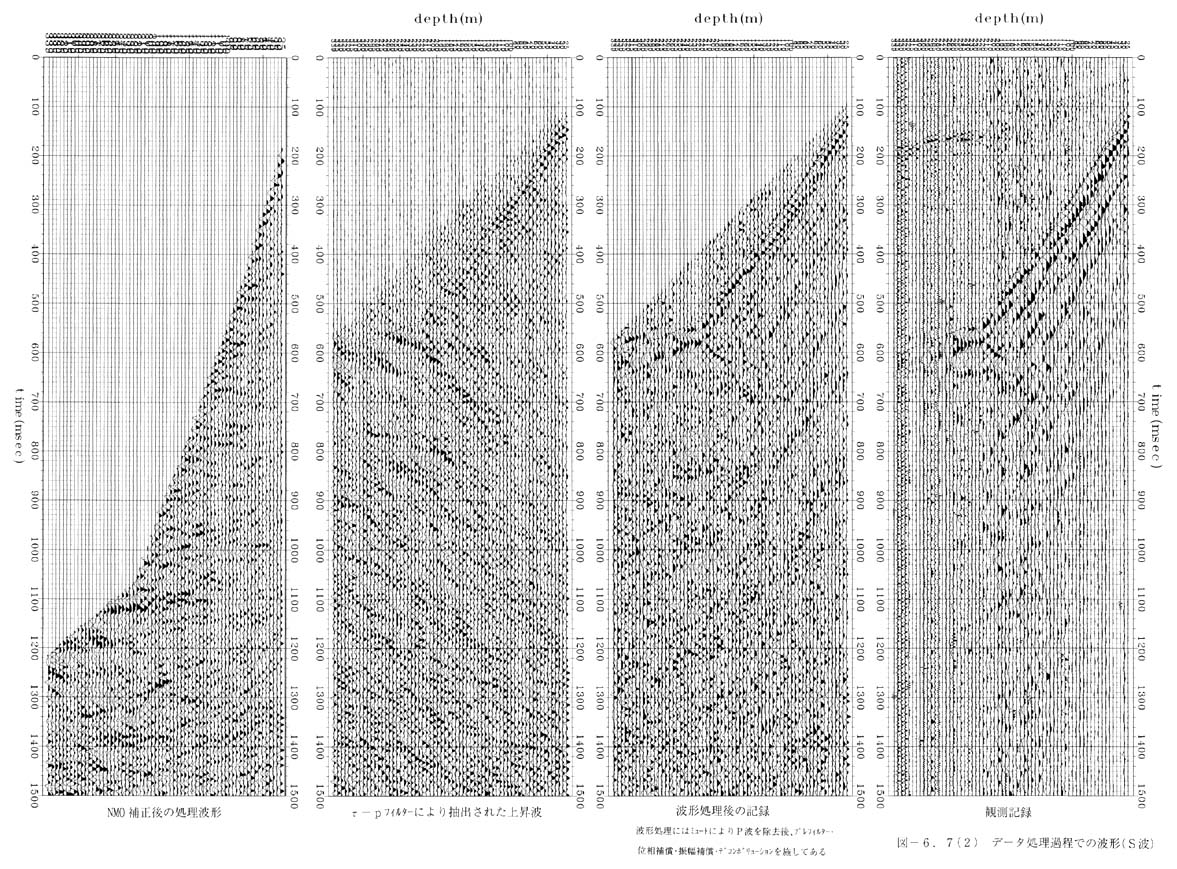

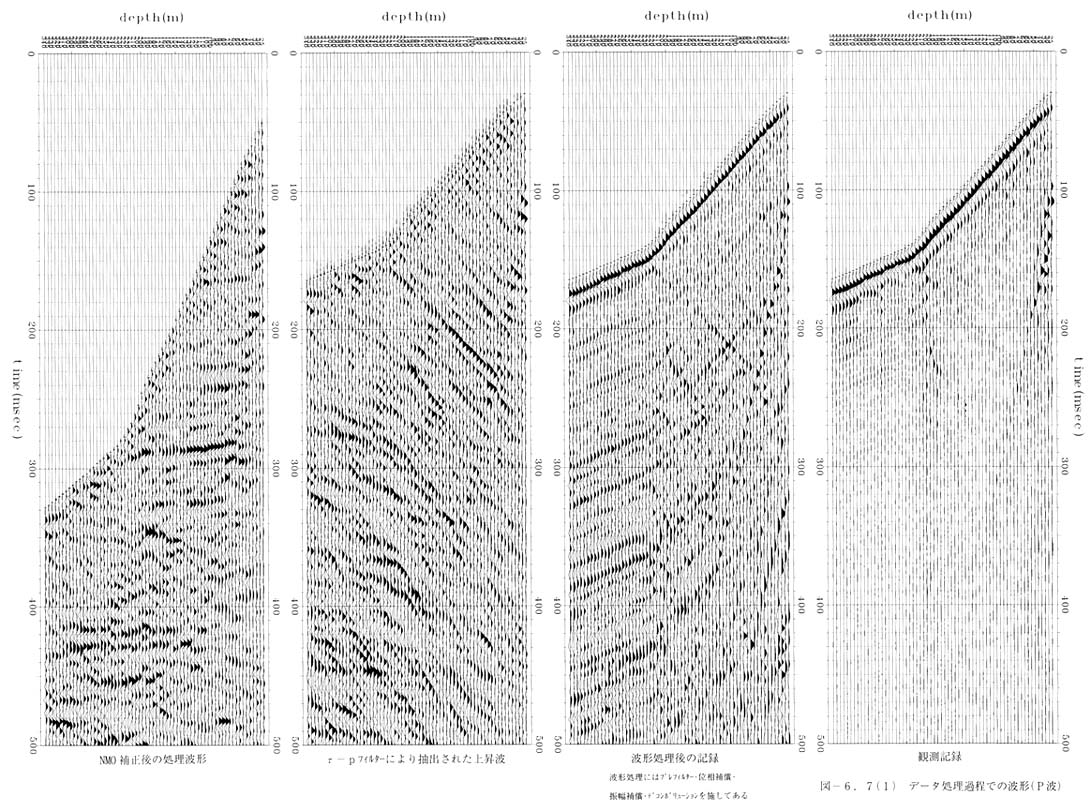

図６−７−１、図６−７−２はＰ波、Ｓ波観測波形に上昇波抽出、ＮＭＯ補正・タイムシフト処理等を行った処理過程での波形を示しており、図６−７−３は処理後の波形を示している。

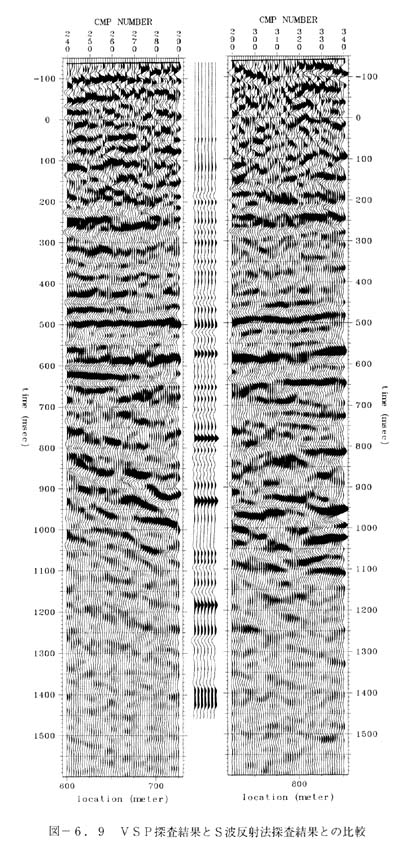

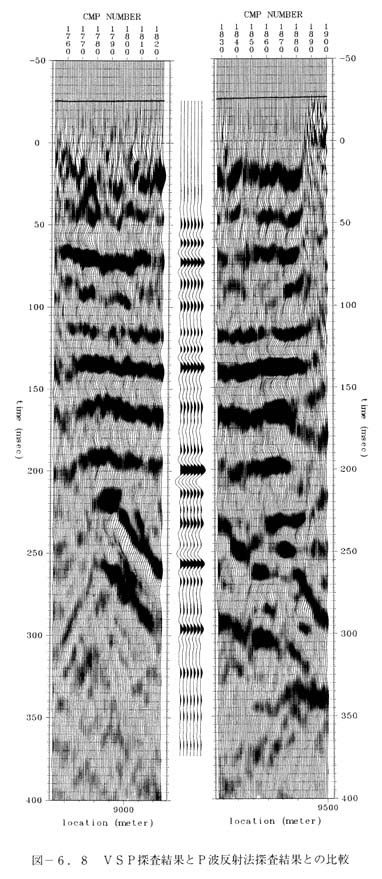

図６−８は平成１０年度に実施されたＰ波反射法探査で得られた時間断面とＰ波ＶＳＰ探査結果を比較したもの、図６−９は平成１１年度Ｓ反射法探査で得られた時間断面とＳ波ＶＳＰ探査結果を比較したものである。この図において、ＶＳＰ記録はＰ波については１１ｍｓｅｃの、Ｓ波については９８ｍｓｅｃの静補正を与えて反射法探査の時間記録と時間軸を合わせている。時間の早い（すなわち浅い）部分については、ボーリング孔の２３ｍ以浅にケーシングが挿入されていてこの区間の測定ができなかったため、ＶＳＰ探査の原理上、データが少なく精度がよくないものと考えられる。しかしながら、Ｐ波については１００ｍｓｅｃ以深、Ｓ波については４００ｍｓｅｃ以深の結果は、反射法探査結果とよく一致しており、初動読み取りおよびＮＭＯ補正処理は適切であると考えられる。

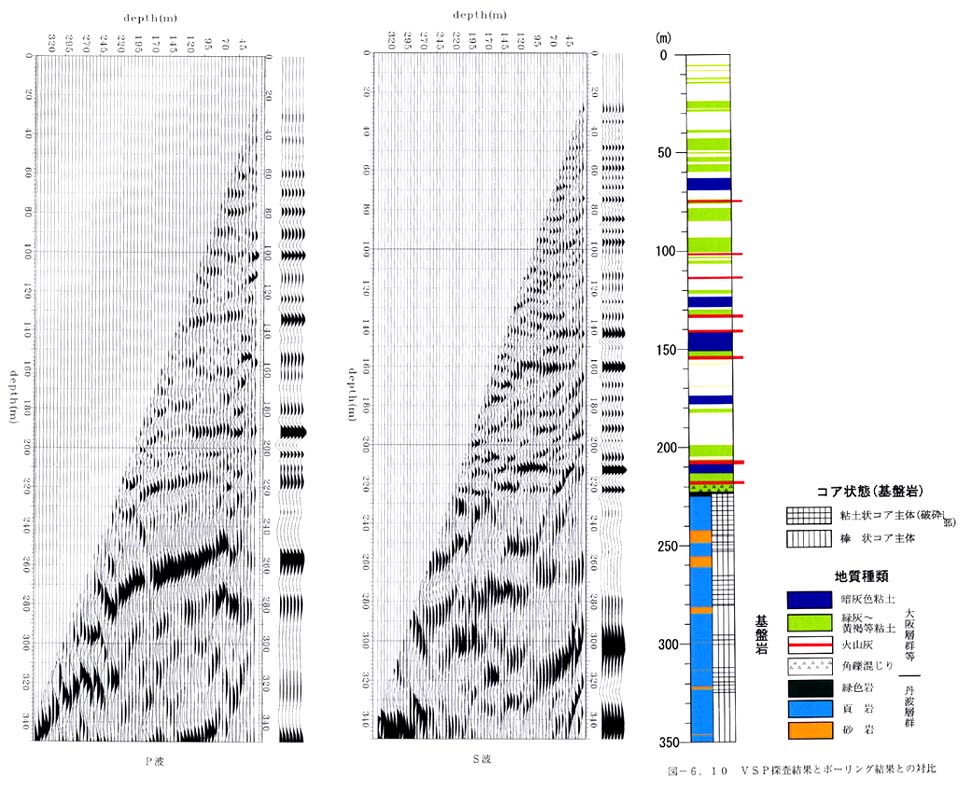

初動速度をもとに、Ｐ波およびＳ波のＶＳＰ探査結果を深度変換したものとボーリング柱状図を対比したものを図６−１０に示す。１３０ｍ以深での反射面が比較的よく一致しており、また、これらの反射面がボーリング結果と対応していることがわかる。

以上のように反射法探査の時間断面とＶＳＰ探査の時間記録との対比、ＶＳＰ探査とボーリング結果との対比がとれたことから、ＶＳＰ探査結果をもとに反射法探査の深度断面を見直した。その結果、反射法探査の深度断面では、Ｐ波・Ｓ波とも基盤上面の１９０ｍ〜２１０ｍの速度をやや速く処理しており、基盤内の速度をやや遅く処理していることが判明した。

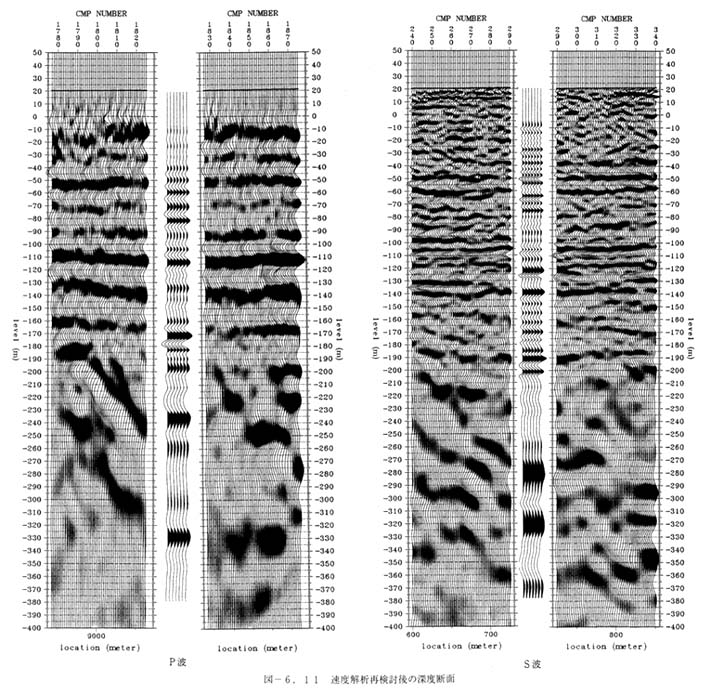

そのため反射法探査の速度解析結果を再検討した。再検討後のＰ波およびＳ波反射法探査の深度断面を図６−１１に示す。
