<重合後時間断面図>

この断面は重合処理のみ行ったもので、タイムバリアント･フィルタ−などは掛けていない。

図２−１８　　時間断面図

<マイグレ−ション処理後時間断面図>

マイグレ−ション、タイムバリアント･フィルタ−処理、振幅補償を行った後の時間断面である。

なお、図２−２０にマイグレーションで用いた速度分布を示した。

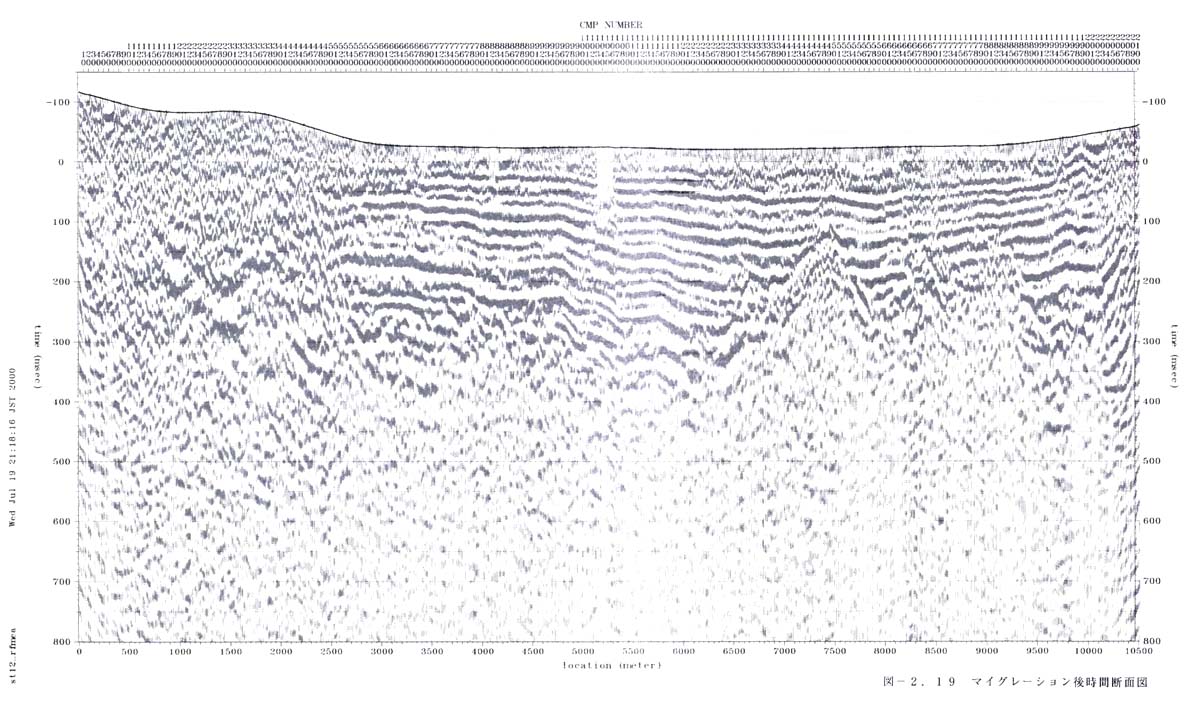

図２−１９　　マイグレーション後時間断面図

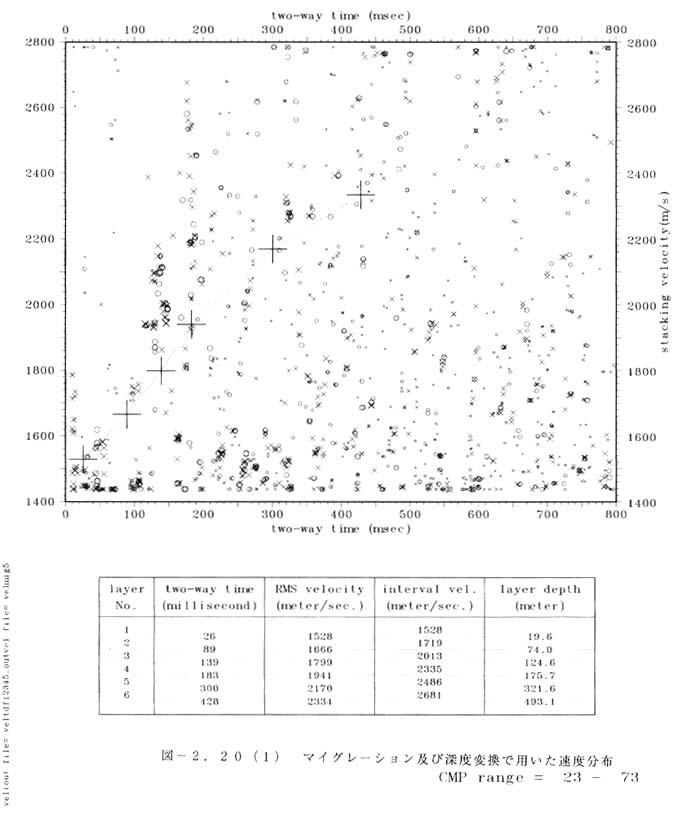

図２−２０−１　マイグレーション及び深度変換で用いた速度分布

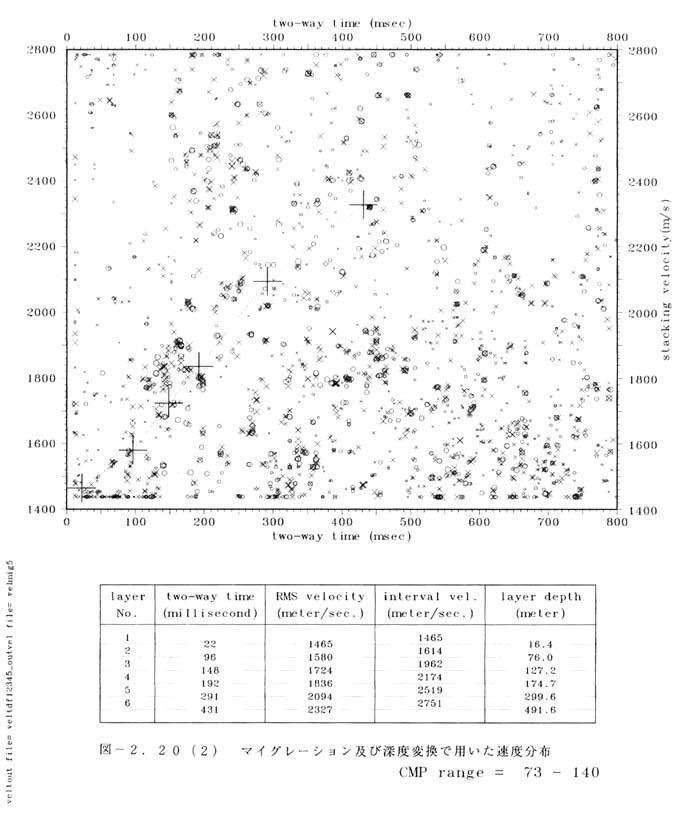

図２−２０−２　マイグレーション及び深度変換で用いた速度分布

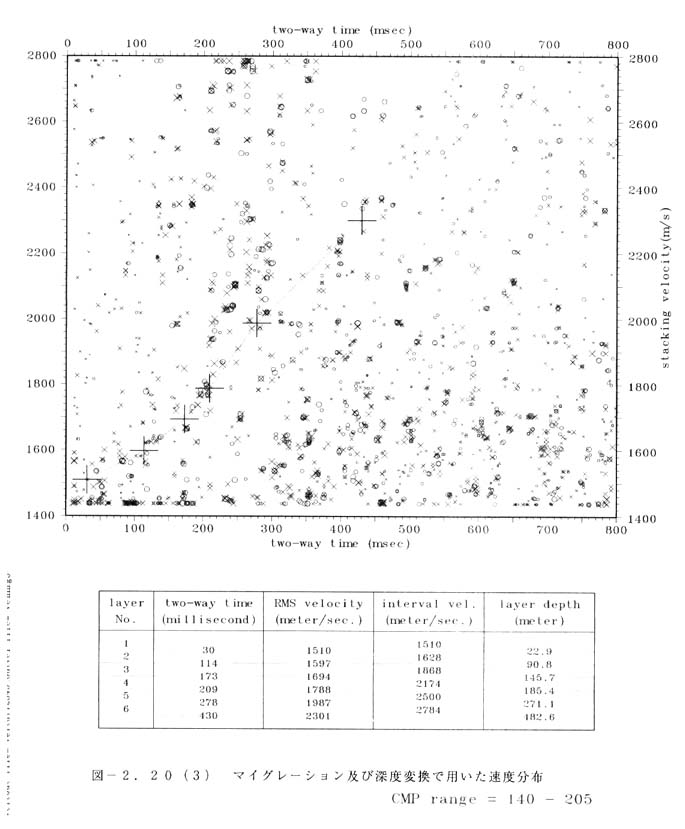

図２−２０−３　マイグレーション及び深度変換で用いた速度分布

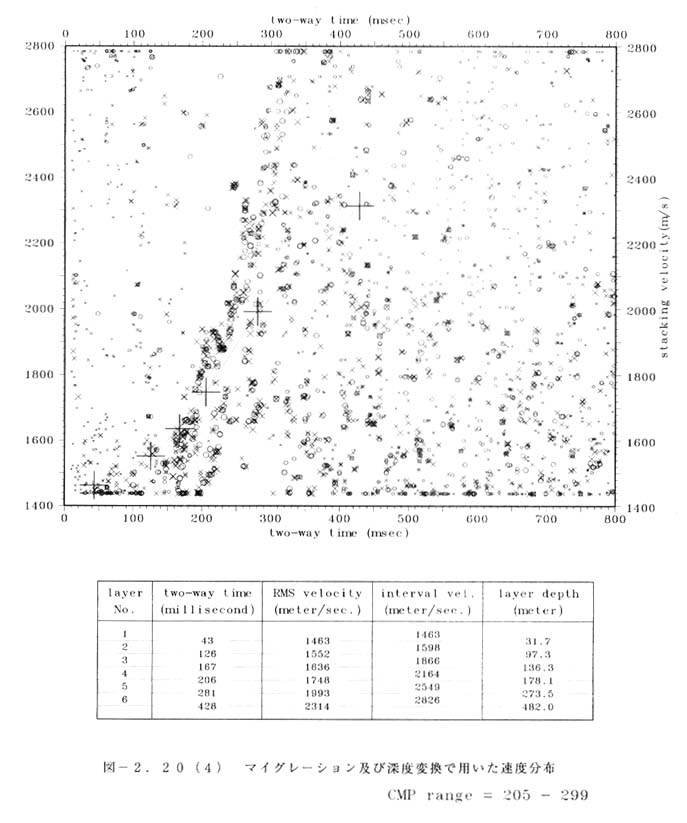

図２−２０−４　マイグレーション及び深度変換で用いた速度分布

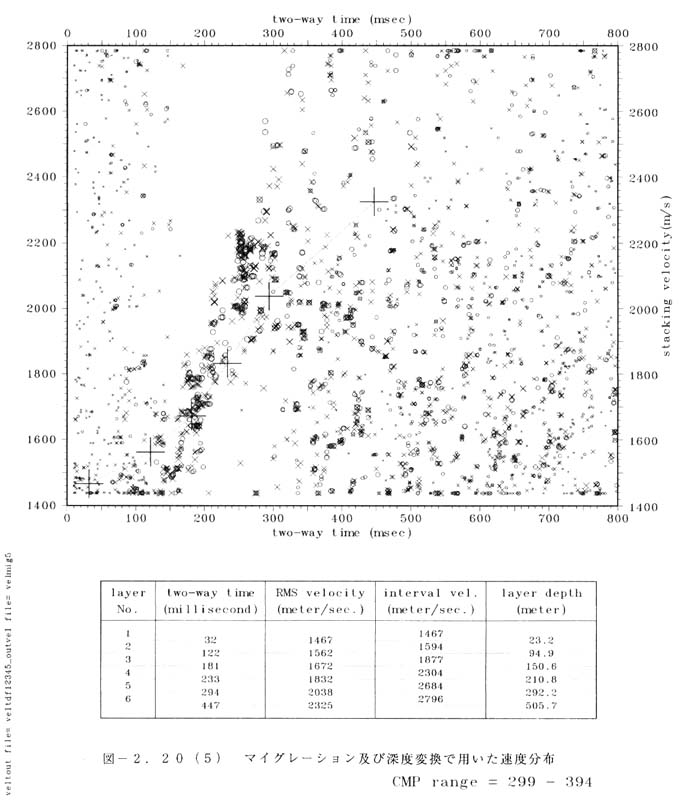

図２−２０−５　マイグレーション及び深度変換で用いた速度分布

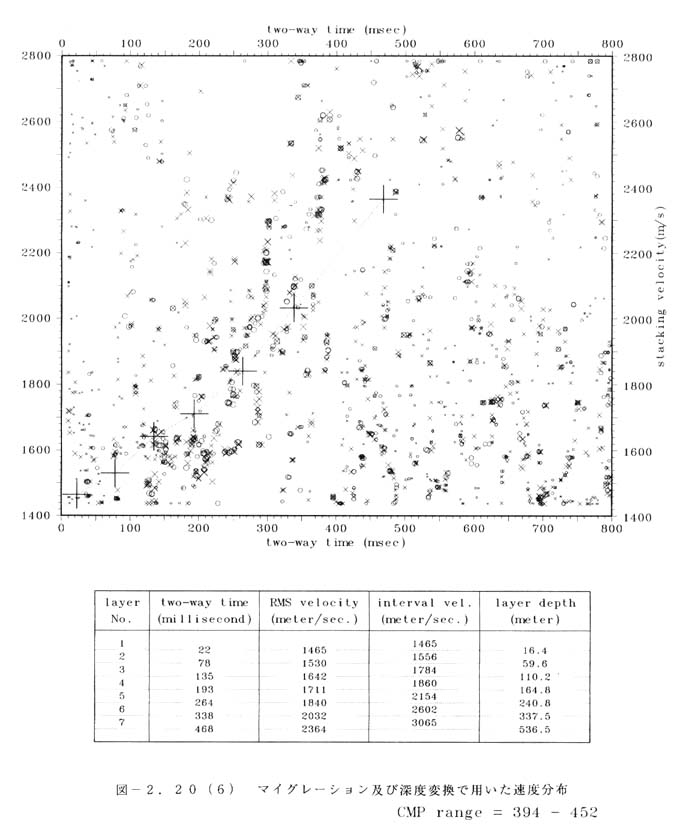

図２−２０−６　マイグレーション及び深度変換で用いた速度分布

図２−２０−７　マイグレーション及び深度変換で用いた速度分布

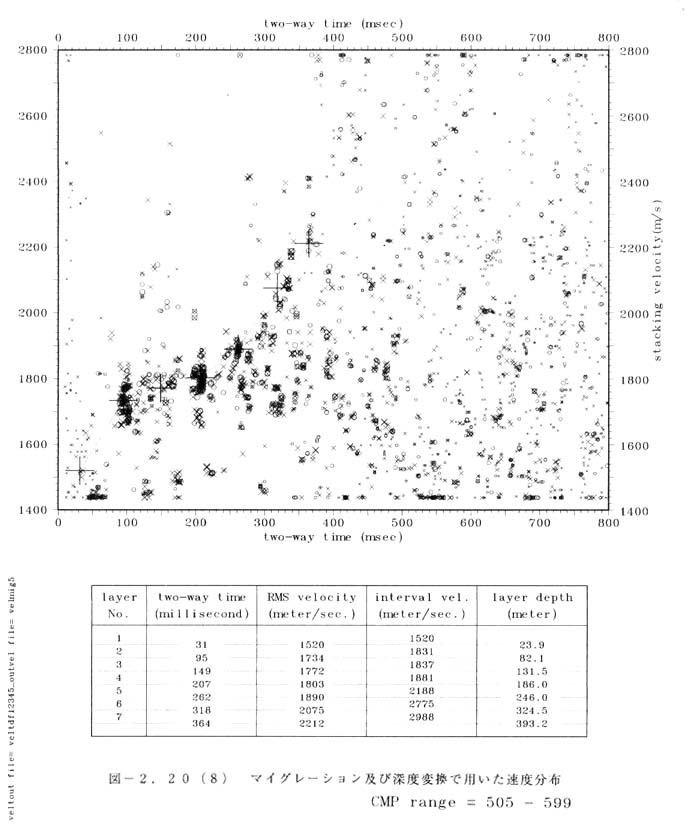

図２−２０−８　マイグレーション及び深度変換で用いた速度分布

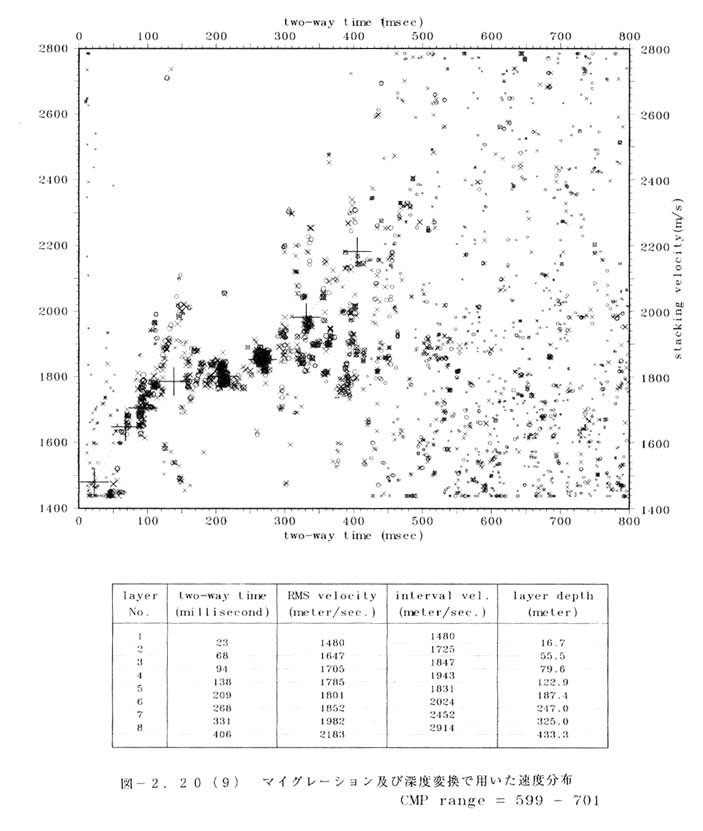

図２−２０−９　マイグレーション及び深度変換で用いた速度分布

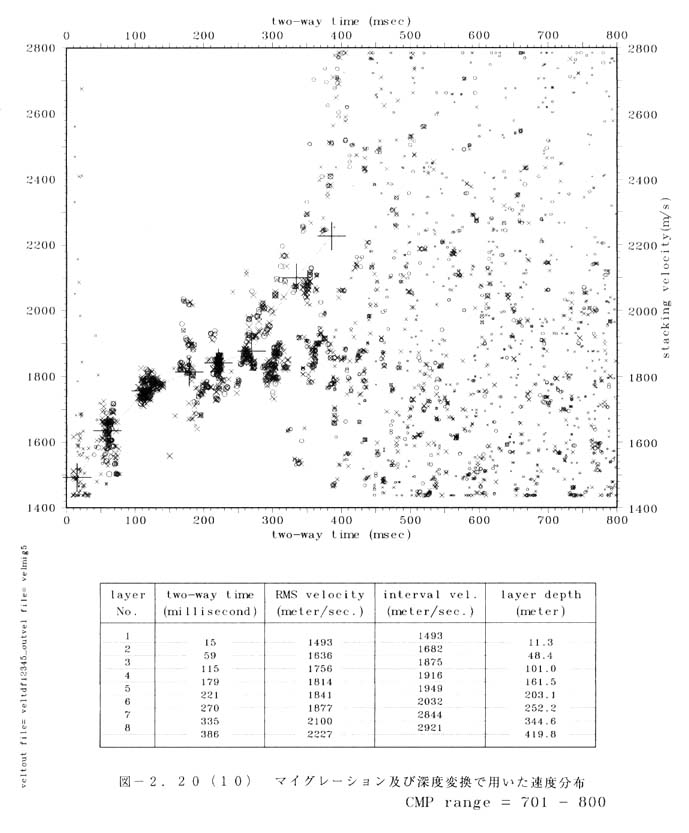

図２−２０−１０　マイグレーション及び深度変換で用いた速度分布

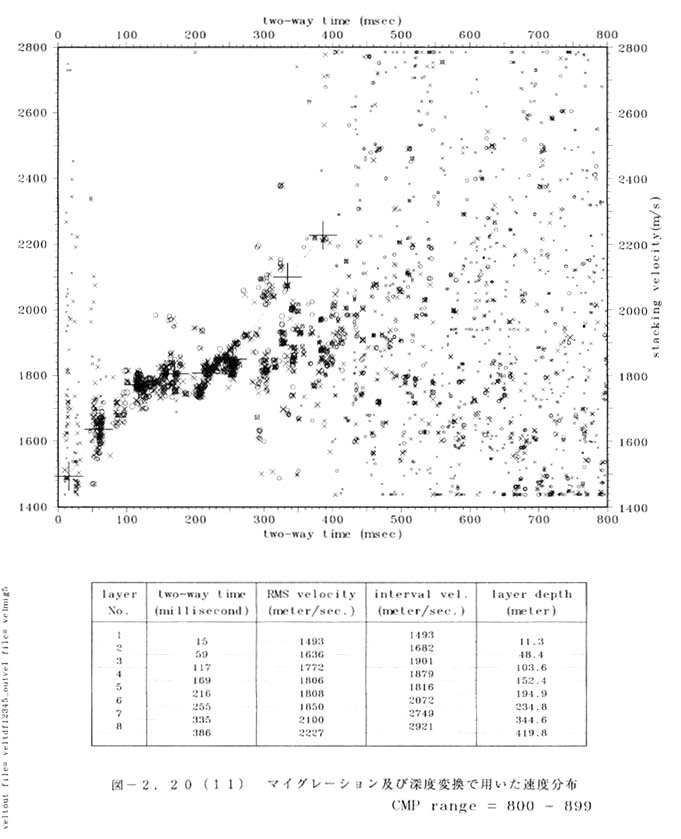

図２−２０−１１　マイグレーション及び深度変換で用いた速度分布

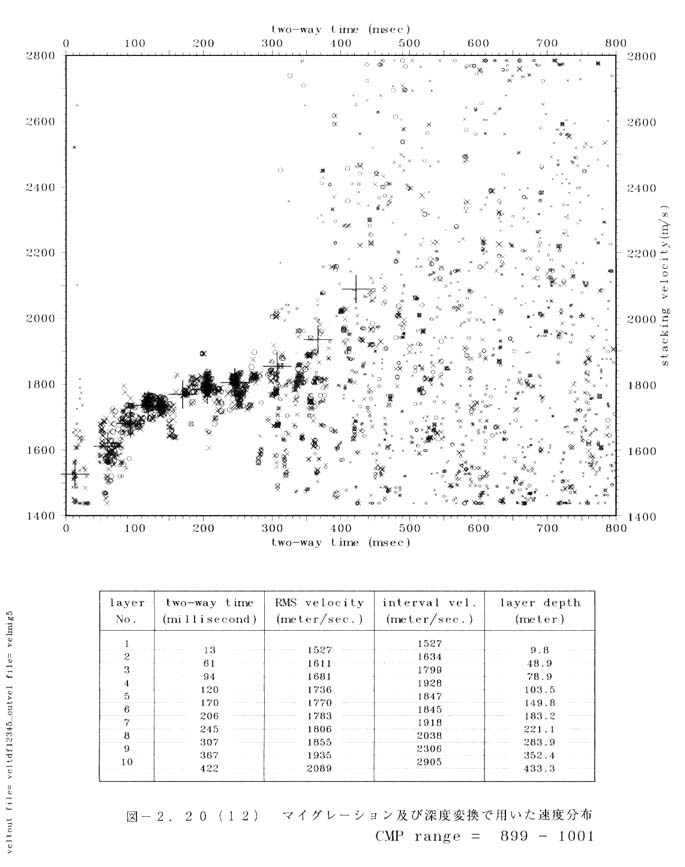

図２−２０−１２　マイグレーション及び深度変換で用いた速度分布

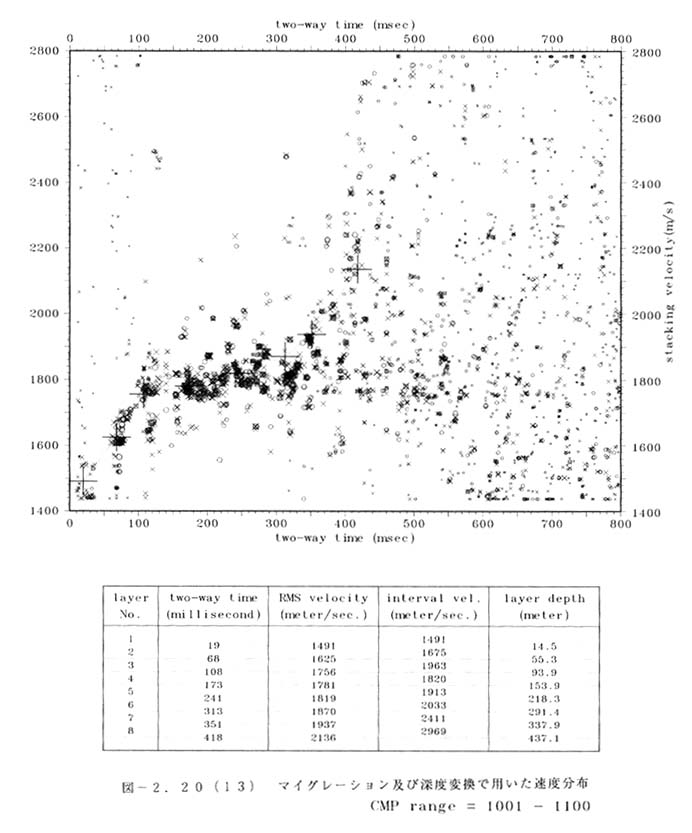

図２−２０−１３　マイグレーション及び深度変換で用いた速度分布

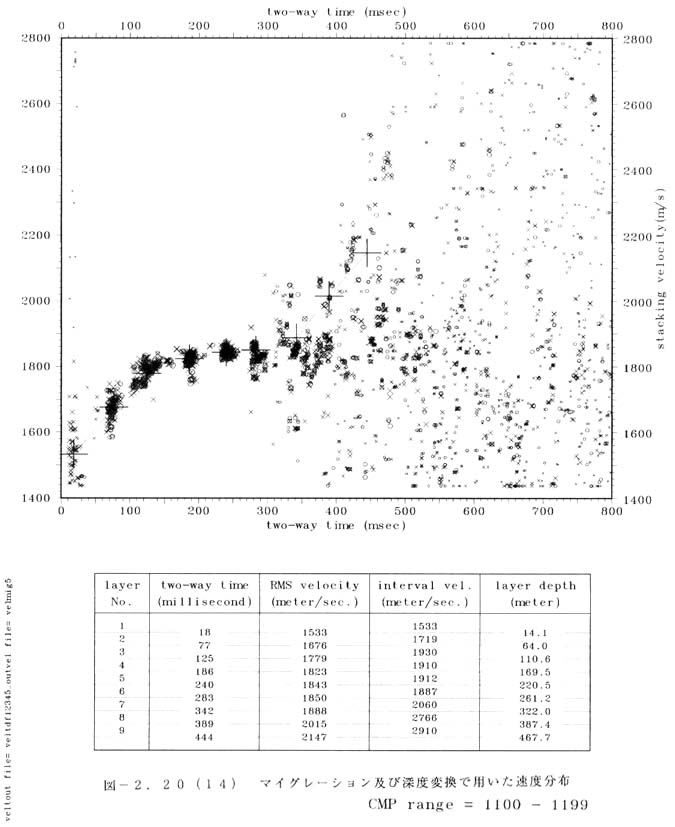

図２−２０−１４　マイグレーション及び深度変換で用いた速度分布

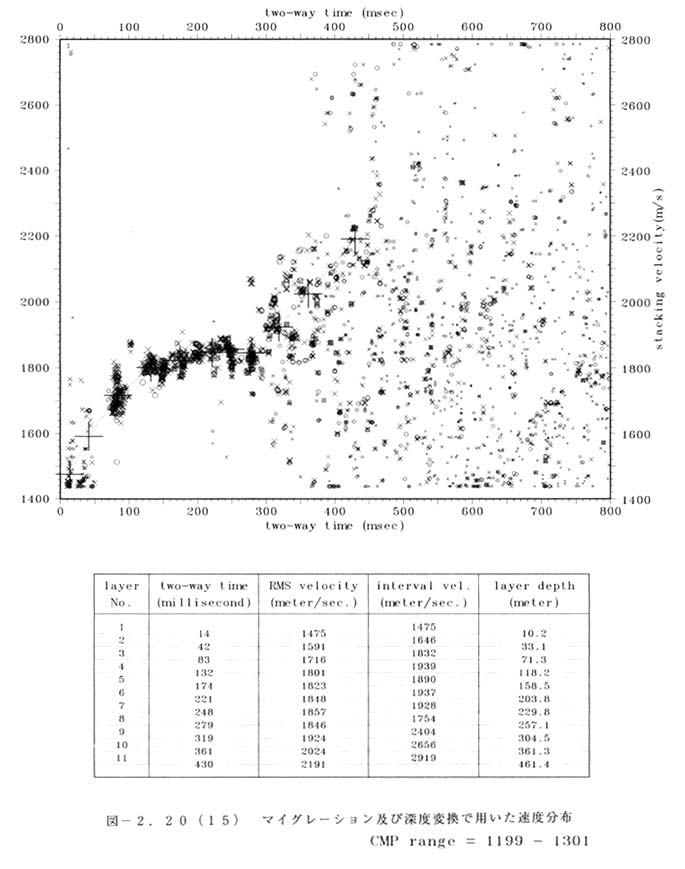

図２−２０−１５　マイグレーション及び深度変換で用いた速度分布

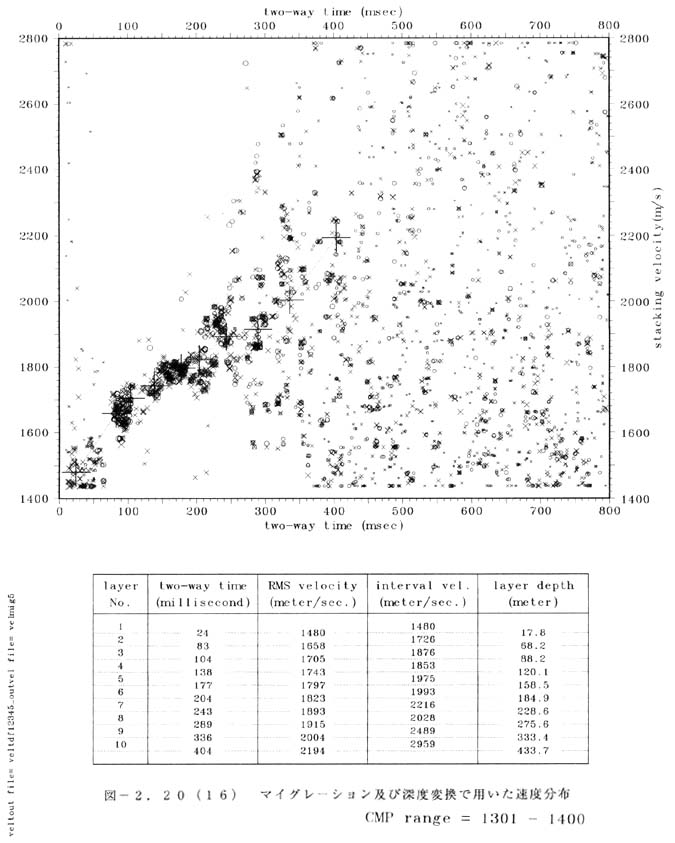

図２−２０−１６　マイグレーション及び深度変換で用いた速度分布

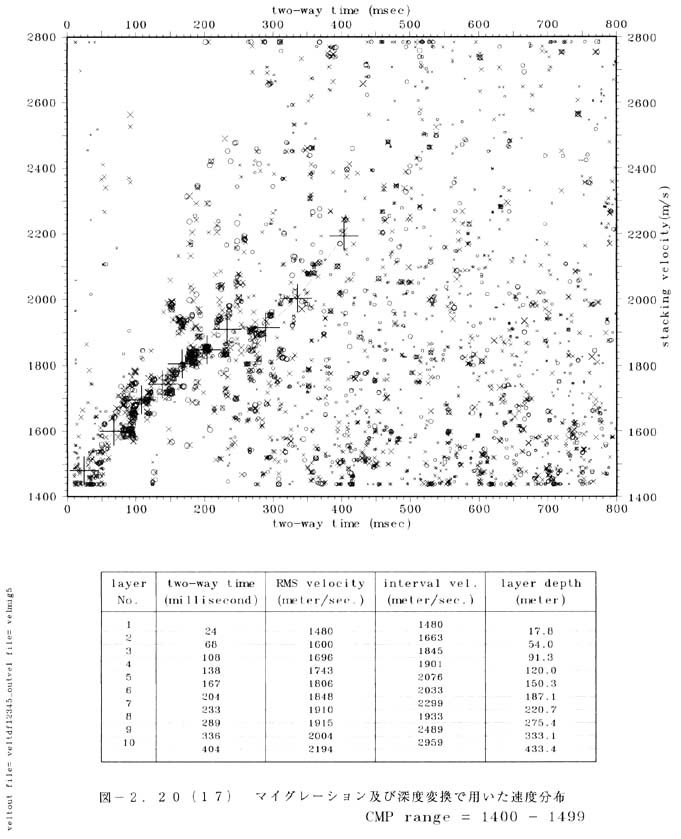

図２−２０−１７　マイグレーション及び深度変換で用いた速度分布

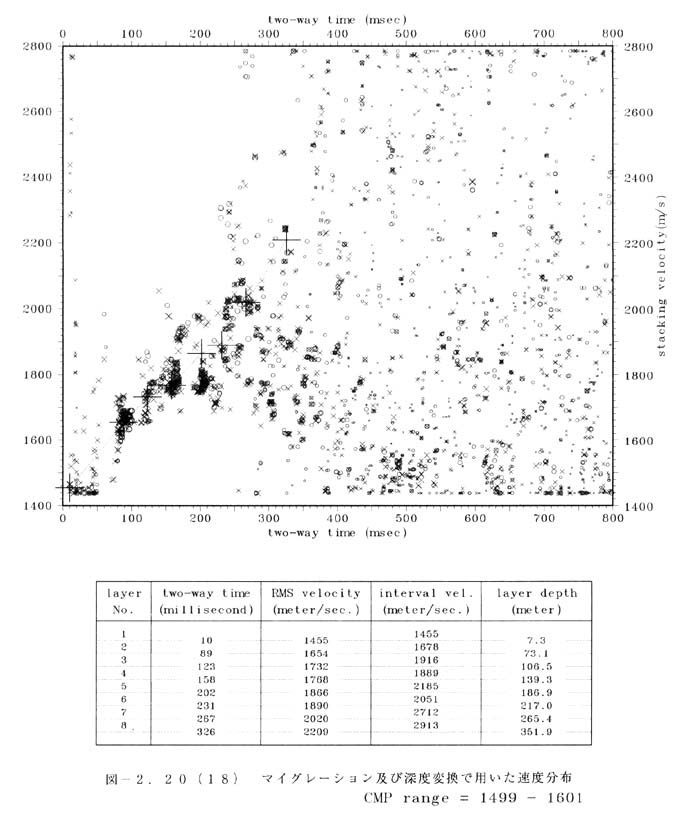

図２−２０−１８　マイグレーション及び深度変換で用いた速度分布

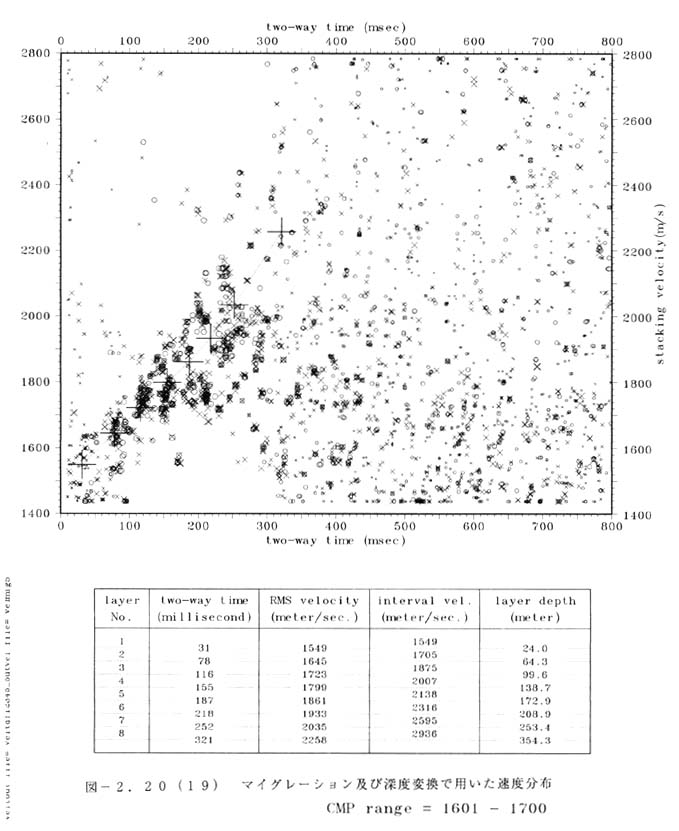

図２−２０−１９　マイグレーション及び深度変換で用いた速度分布

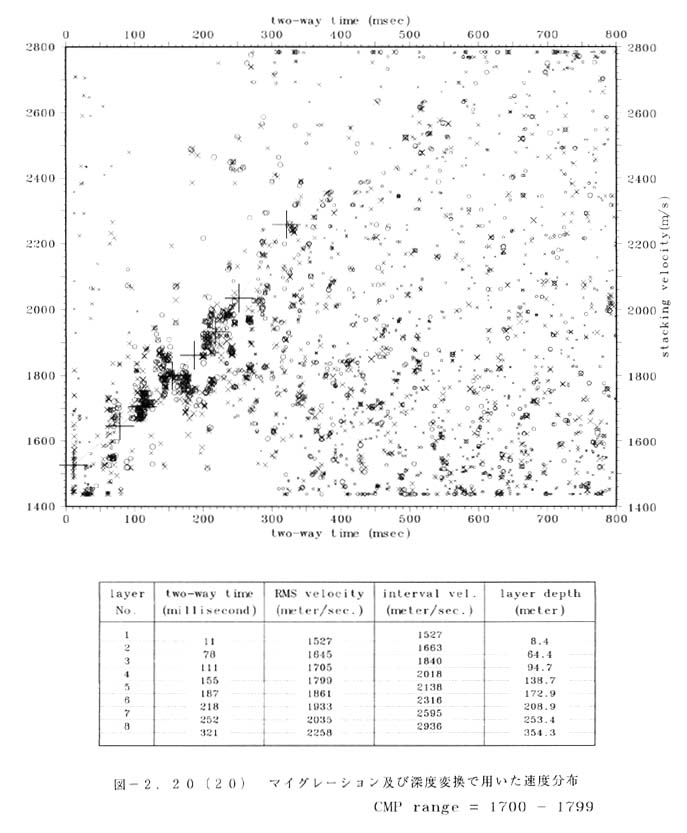

図２−２０−２０　マイグレーション及び深度変換で用いた速度分布

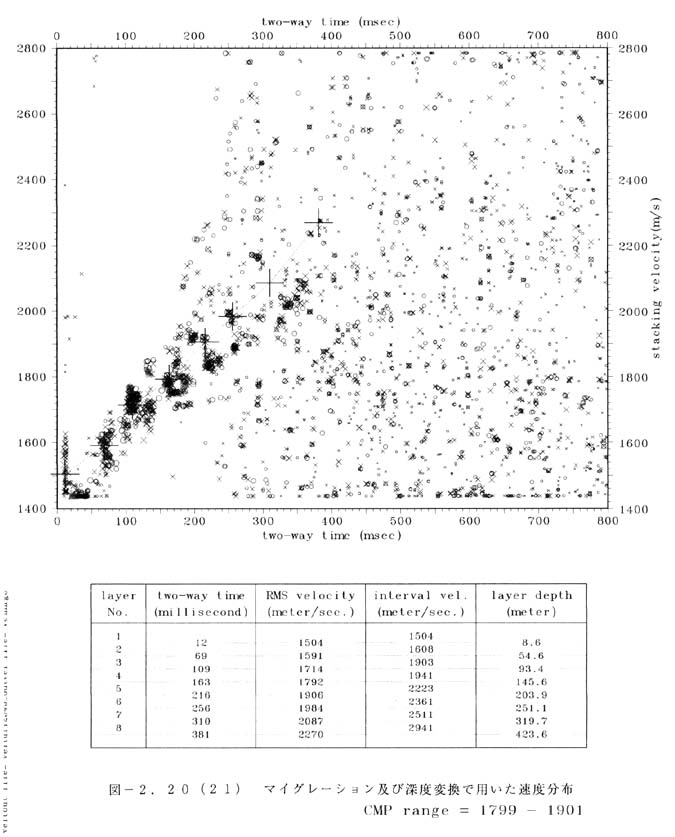

図２−２０−２１　マイグレーション及び深度変換で用いた速度分布

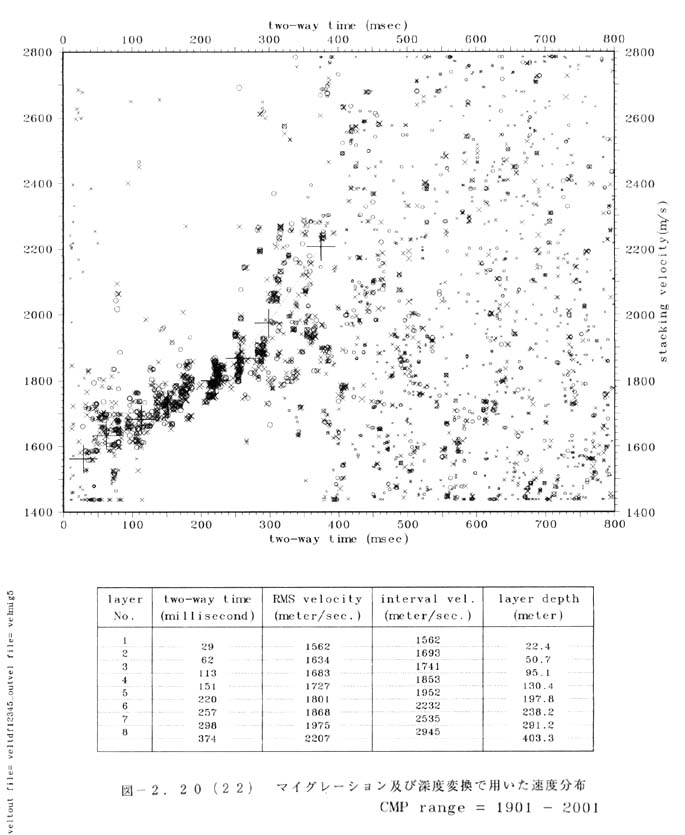

図２−２０−２２　マイグレーション及び深度変換で用いた速度分布

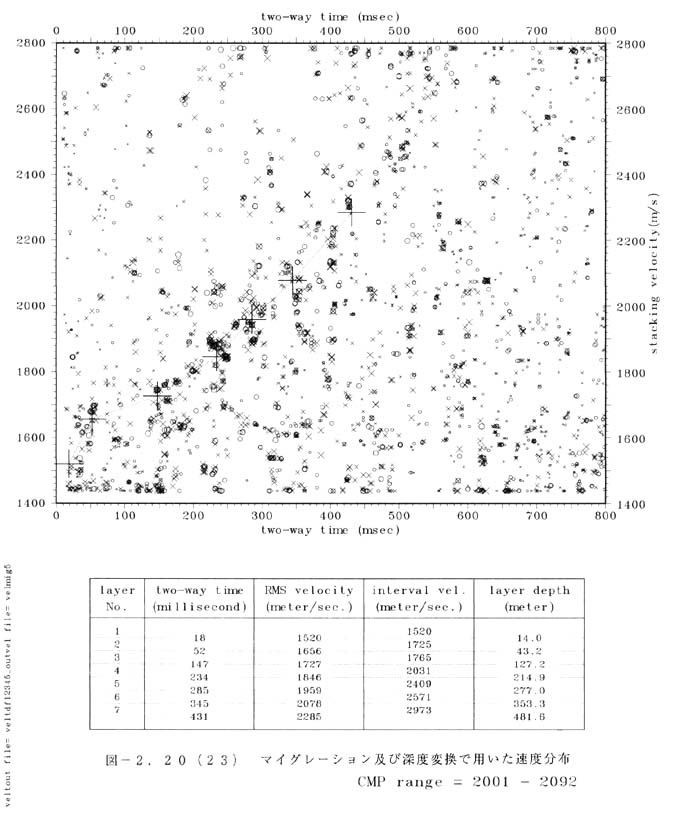

図２−２０−２３　マイグレーション及び深度変換で用いた速度分布

<深度断面図>

マイグレ−ション後の時間断面を深度変換したものである。

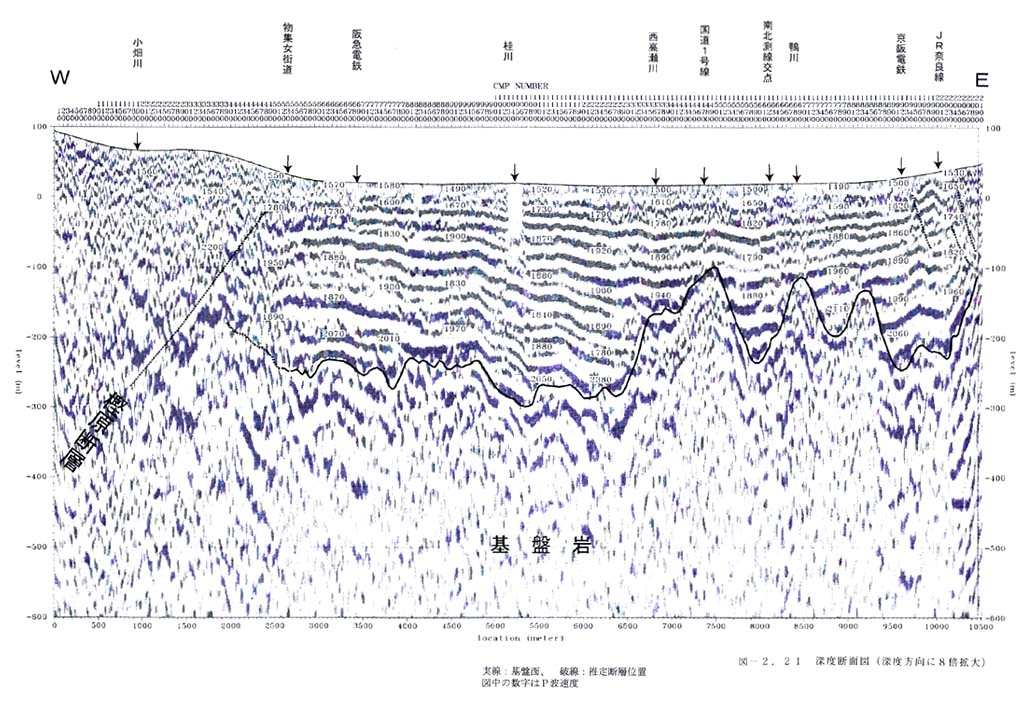

図２−２１　　深度断面図（深度方向に８倍拡大）

<相対振幅強度＋零位相表示深度断面図>

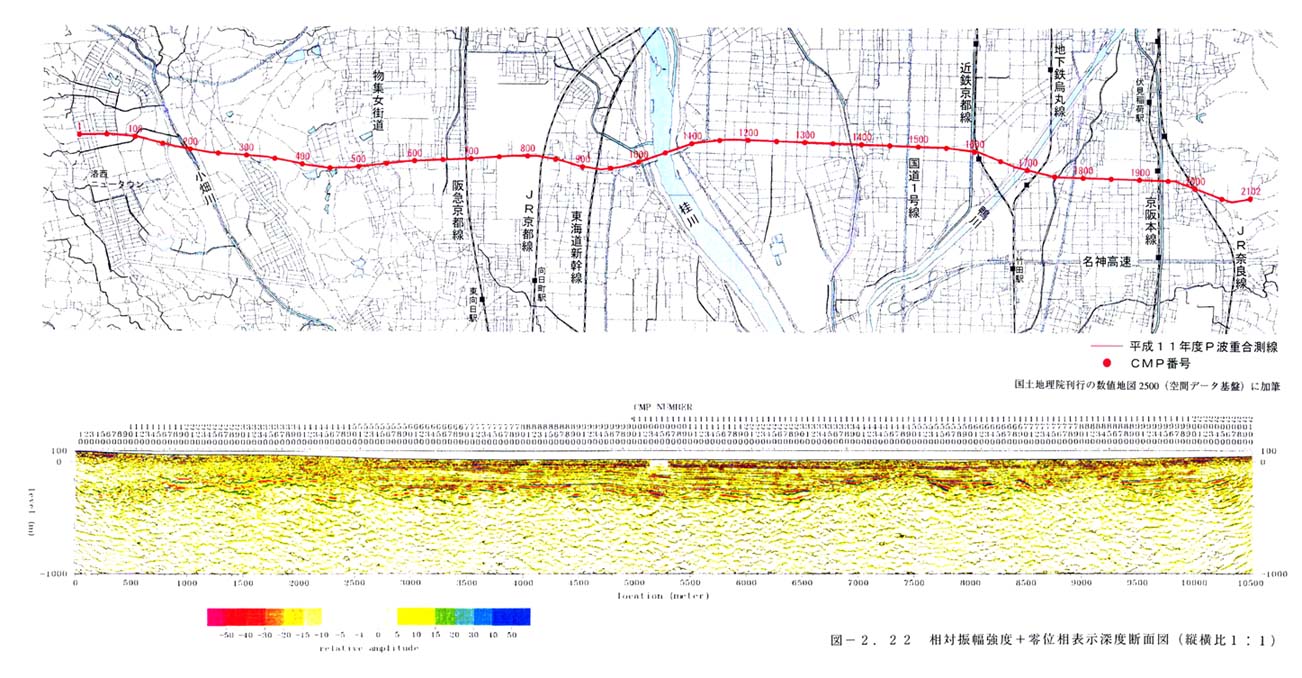

図２−２２　　相対振幅強度＋零位相表示深度断面図（縦横比１：１）

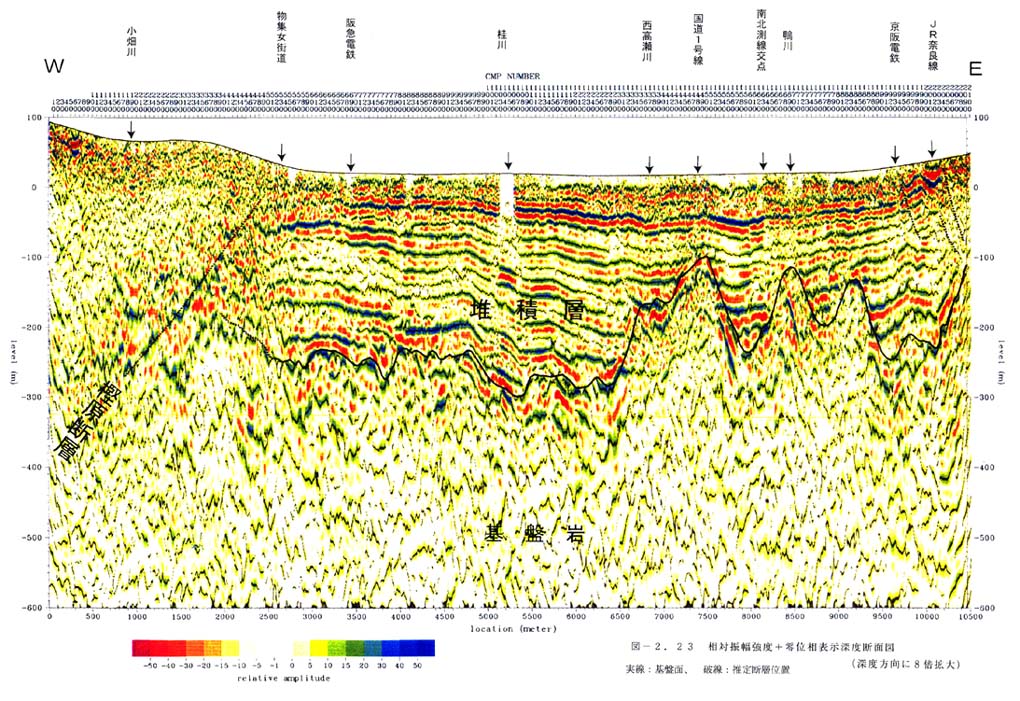

図２−２３　　相対振幅強度＋零位相表示深度断面図（深度方向に８倍拡大）
