７−１−３ 伏在断層
基盤岩上面に落差を伴い、かつ上位の堆積層（大阪層群相当層）に明瞭な変形が見られる地点はＣＭＰ７００付近である。この地点では堆積層が深部より変形し、その影響は地下１００ｍ以浅においても認められることより、断層が伏在する可能性が大きいと推定される。この区間の詳細な深度断面図を図７−４に示す。しかし、前述したように既存の地質資料やボーリングデータなどによると、地盤表層部の沖積粘土層に落差が見られるのはＣＭＰ８５０地点であり、ＣＭＰ７００とは水平距離で約７００ｍの食い違いがある。この違いに関しては、深部構造と表層地盤との関係や、河川浸食の表層地盤への影響などが関係する可能性があるが、それらを特定できる詳細な情報は明確でなく、今後解明していく問題点のひとつといえよう。また、ＣＭＰ２９５０付近でも堆積層が変形する傾向が見られるが、明瞭でない。なお、ＣＭＰ３３００付近の地表直下に基盤岩が伏在する区間では、基盤岩と堆積層との関係は明らかではない。
図７−１ 地質解釈断面図［測線南部］

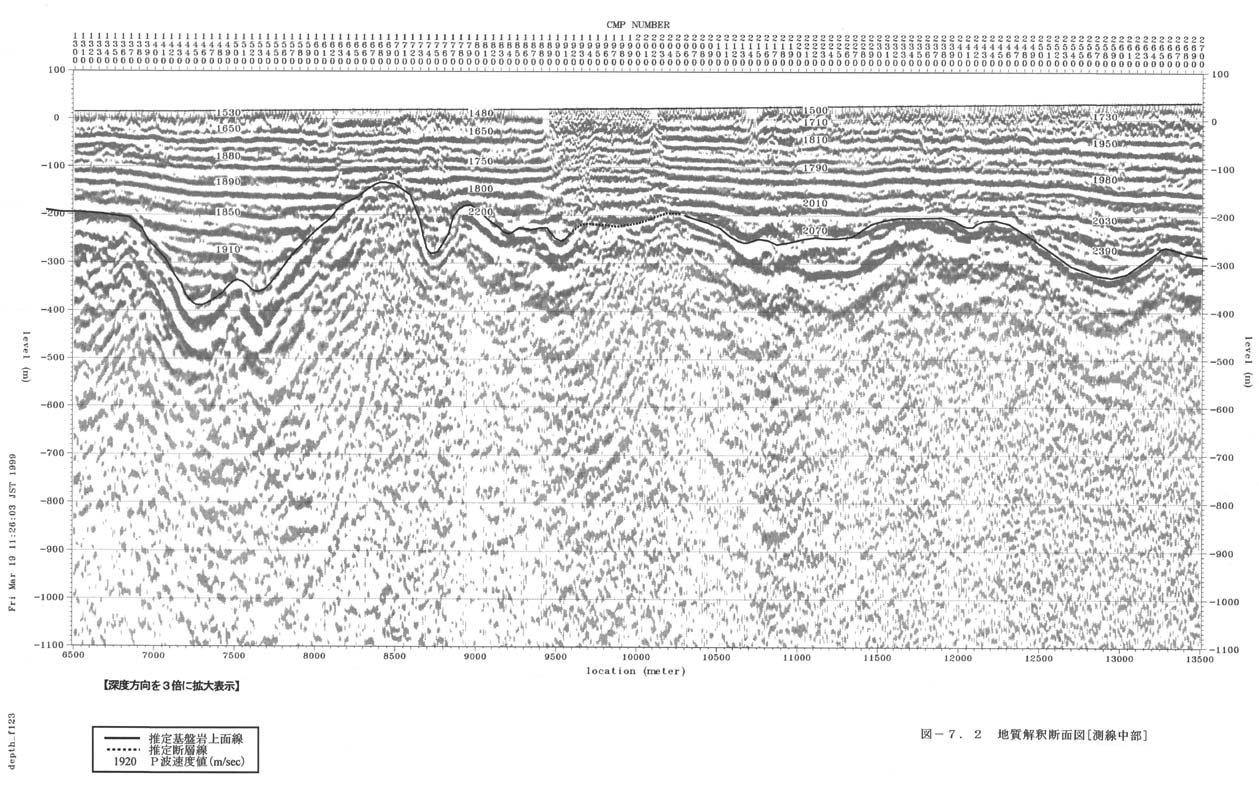

図７−２ 地質解釈断面図［測線中部］
図７−３ 地質解釈断面図［測線北部］

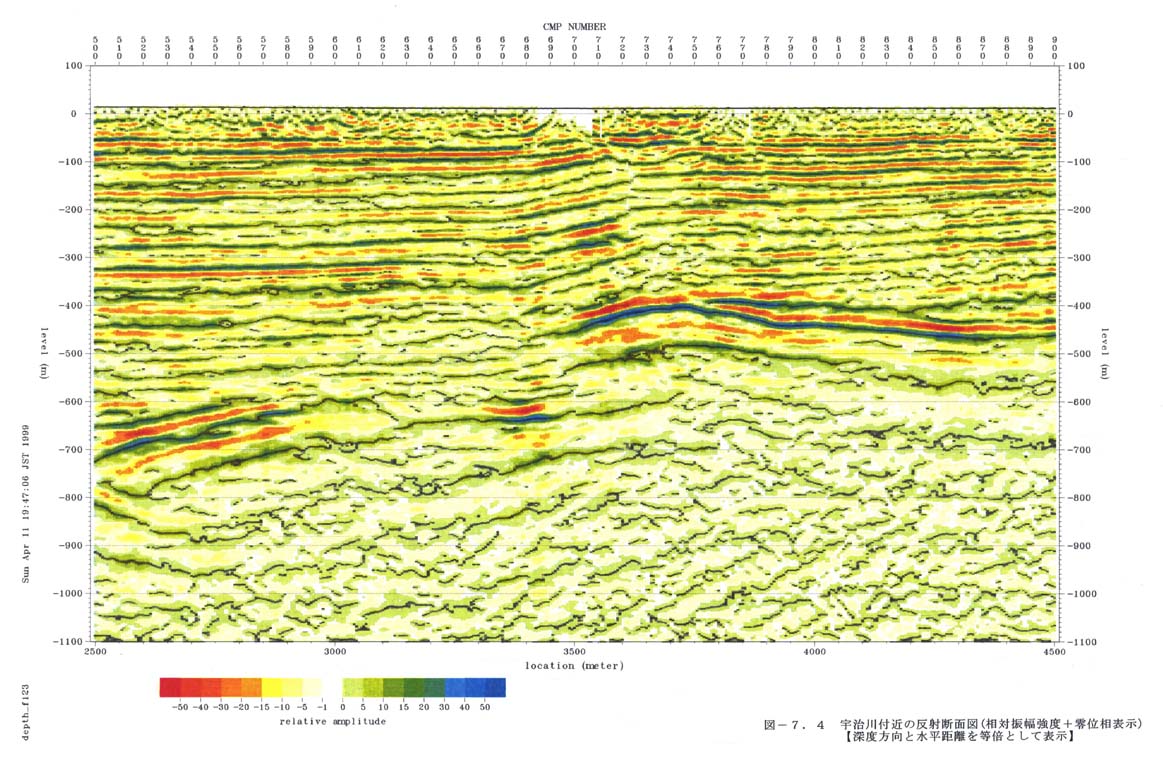

図７−４ 宇治川付近の反射断面図（相対振幅強度＋零位相表示）
【深度方向と水平距離を等倍として表示】
