３−３　深草断面

名神高速道路に平行する断面である。図３−１に示すように、大阪層群の露出地域から扇状地礫層に移化する断面である。大阪層群分布域の西縁にはＮ値１０前後の粘土と、砂との互層が発達する。この地域は藤原（１９８２）が指摘した深草互層地域にあたり、土木工学的な支持層の深い地域となっている。なお、参考のため図３−４−２としてＮ値を併記した断面図を示す。

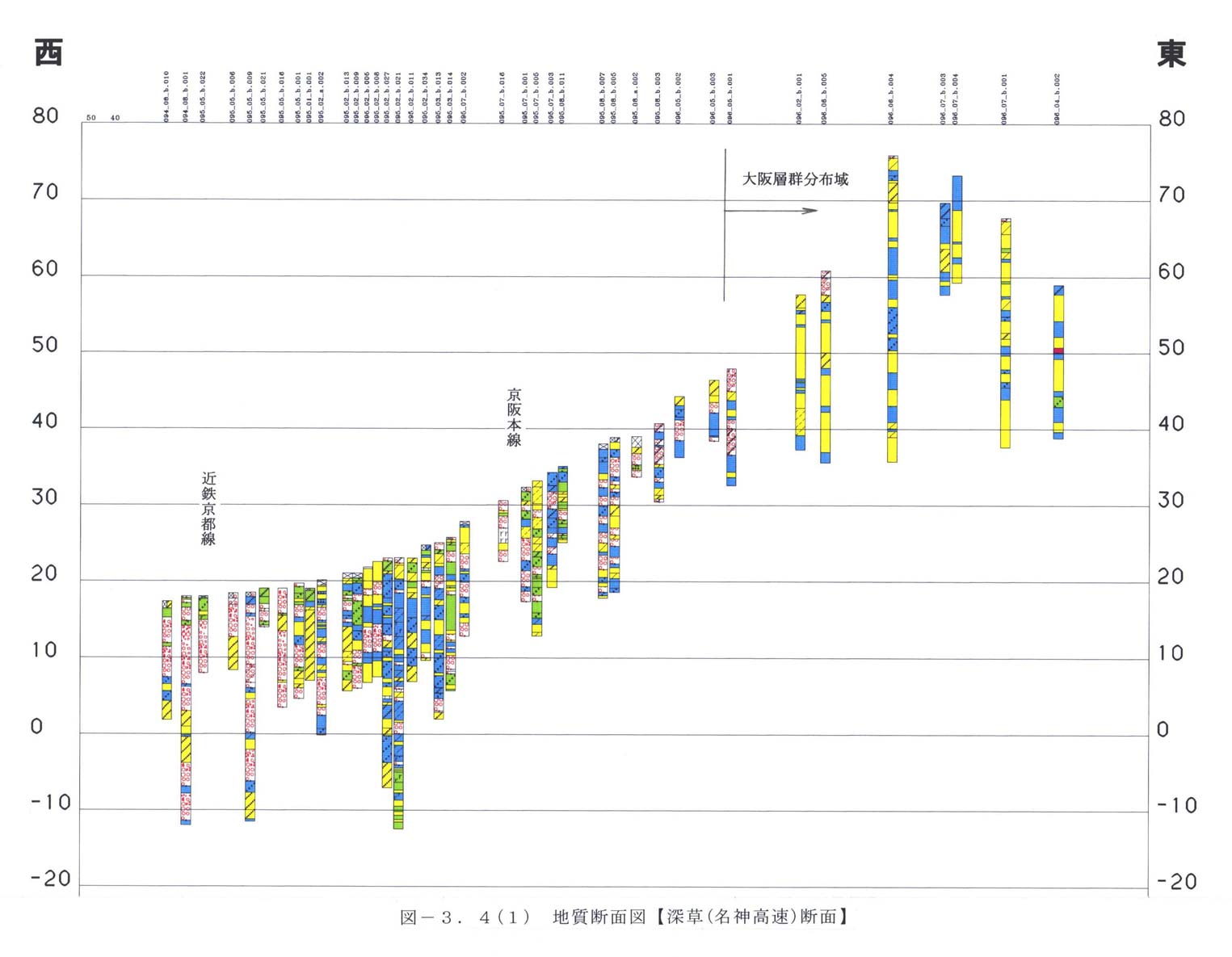

図３−４−１ 地質断面図【深草（名神高速）断面】

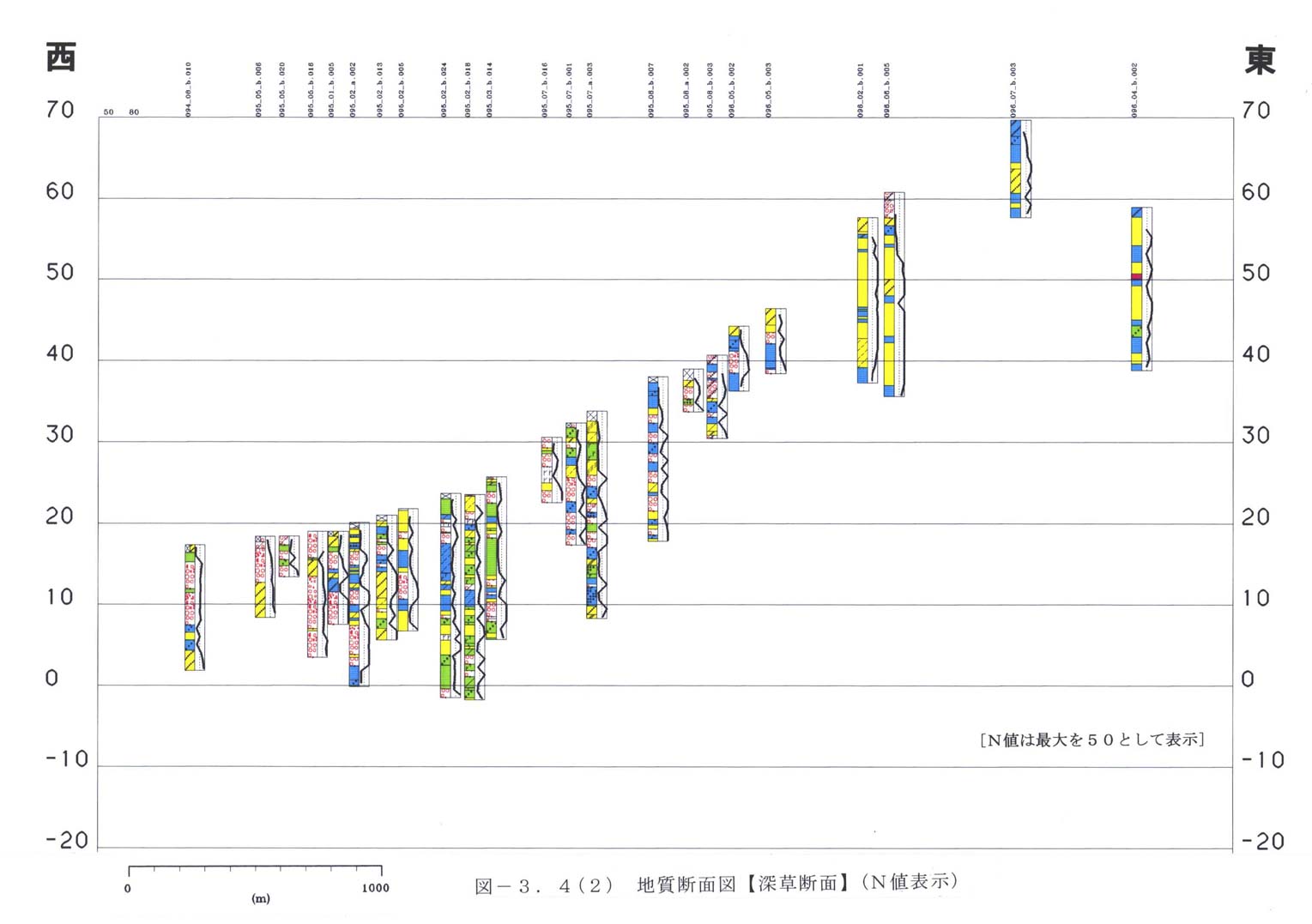

図３−４−２ 地質断面図【深草断面】（Ｎ値表示）
