2−5−3 反射法解析結果

図24−1図28 に、最終的な結果である速度構造図、3種類の反射断面、P/S波区間速度構造図を示す。すなわち、

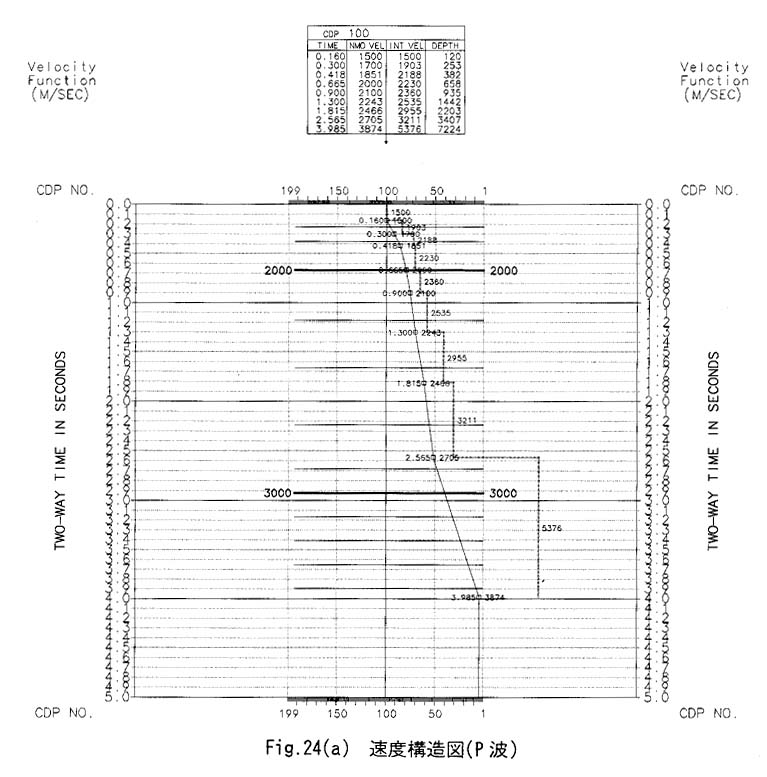

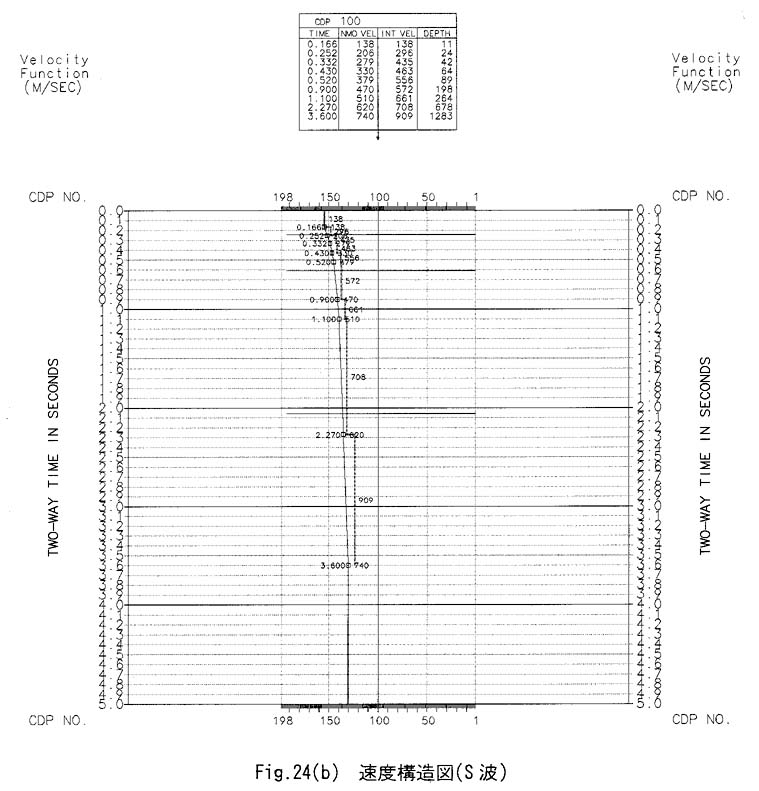

図24−1図24−2  速度構造図

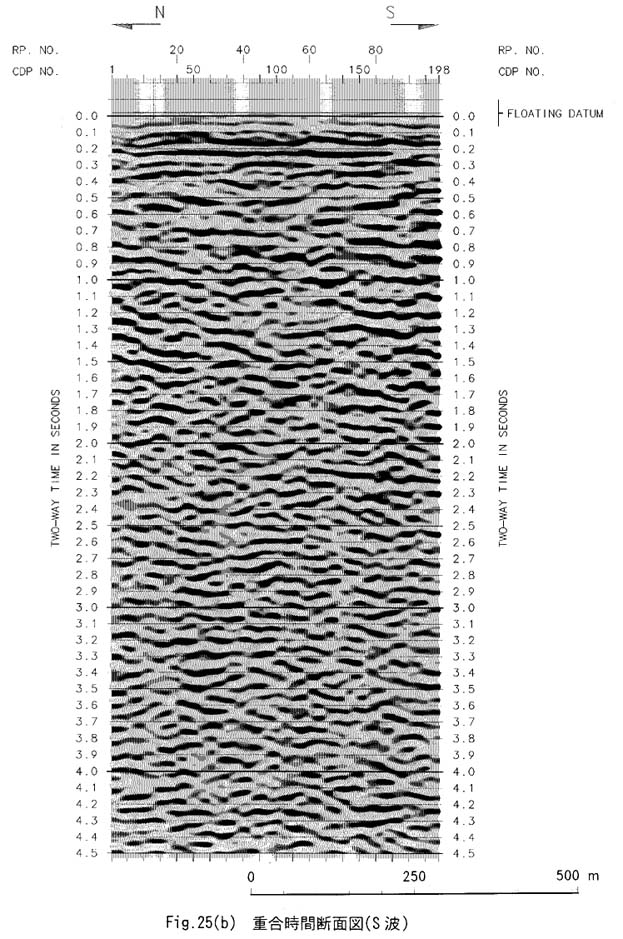

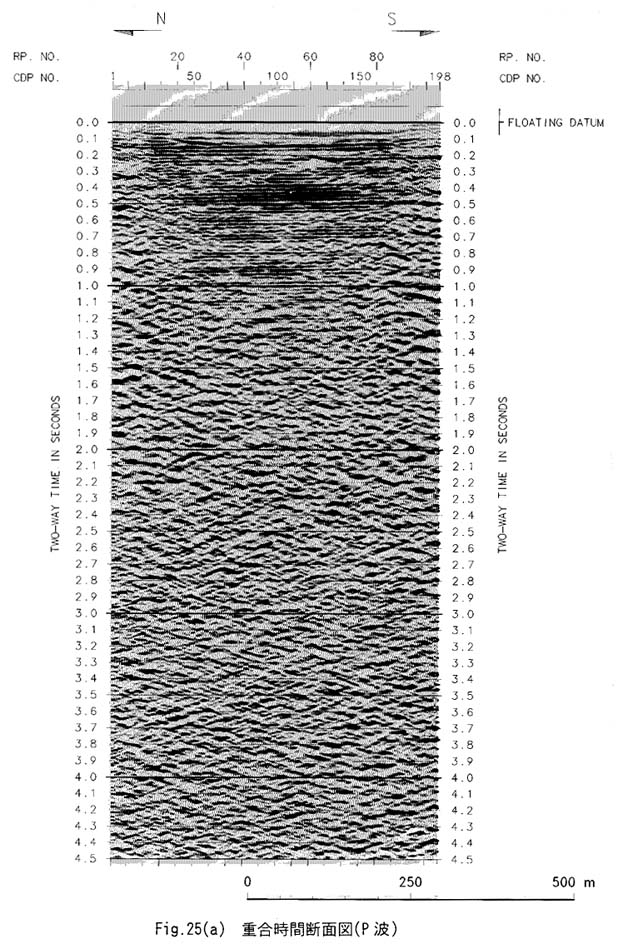

図25−1図25−2  フィルター後重合断面図

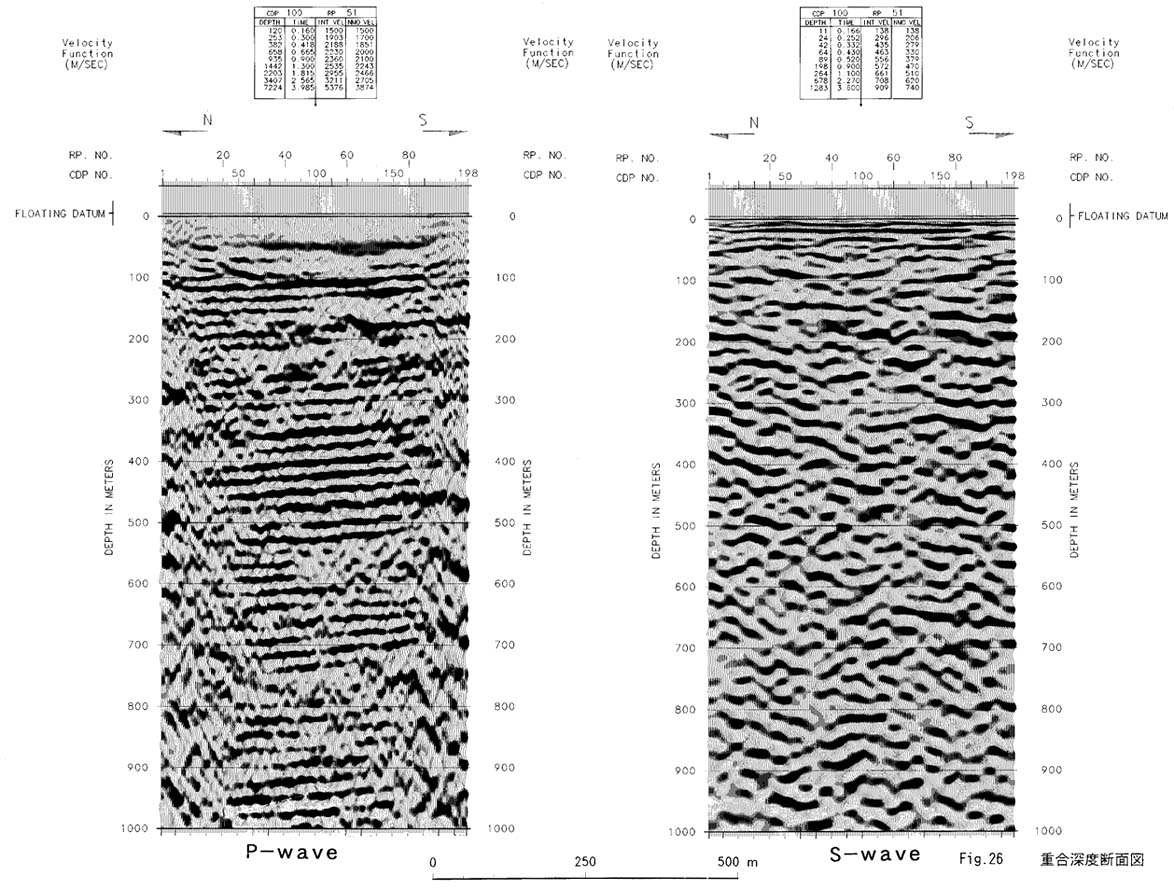

図26       P/S波深度断面図

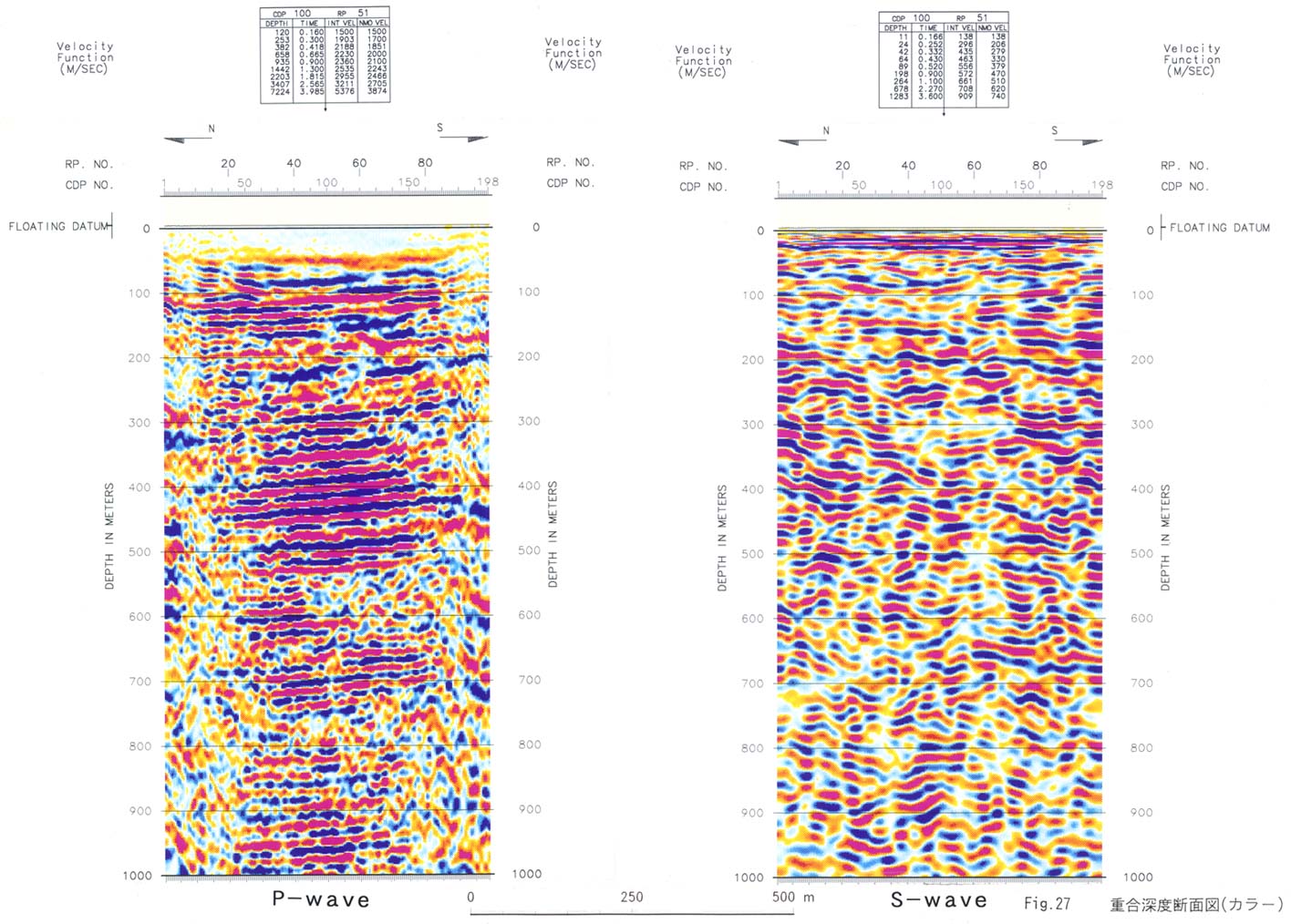

図27       P/S波深度断面図(カラー表示)

図28       P/S波区間速度構造図

を示す。S波断面図はP波断面図と比べてS/N比は悪いが、特に浅部では高分解能な結果が得られている。
