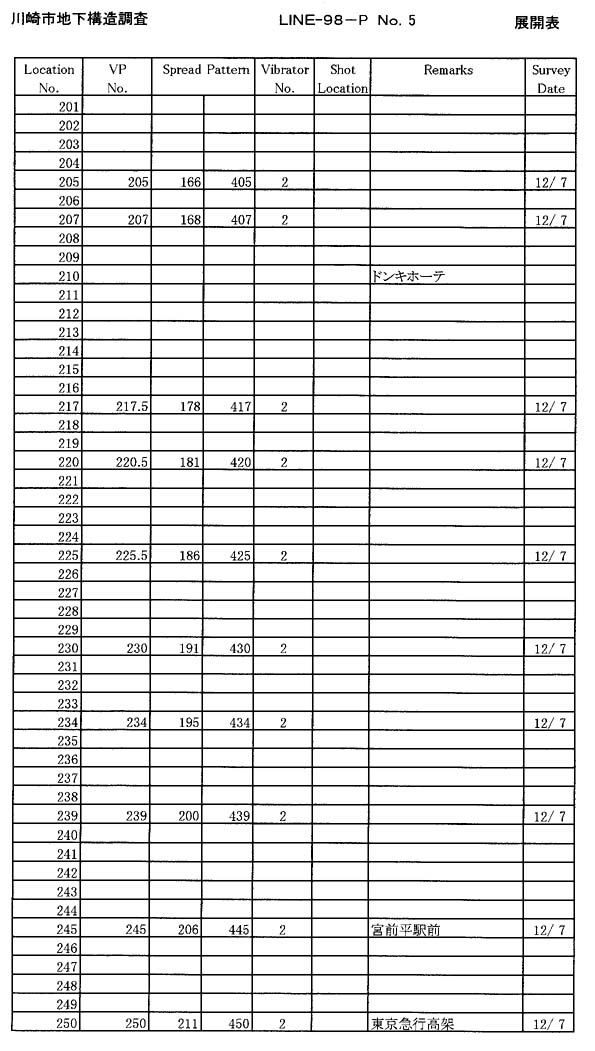

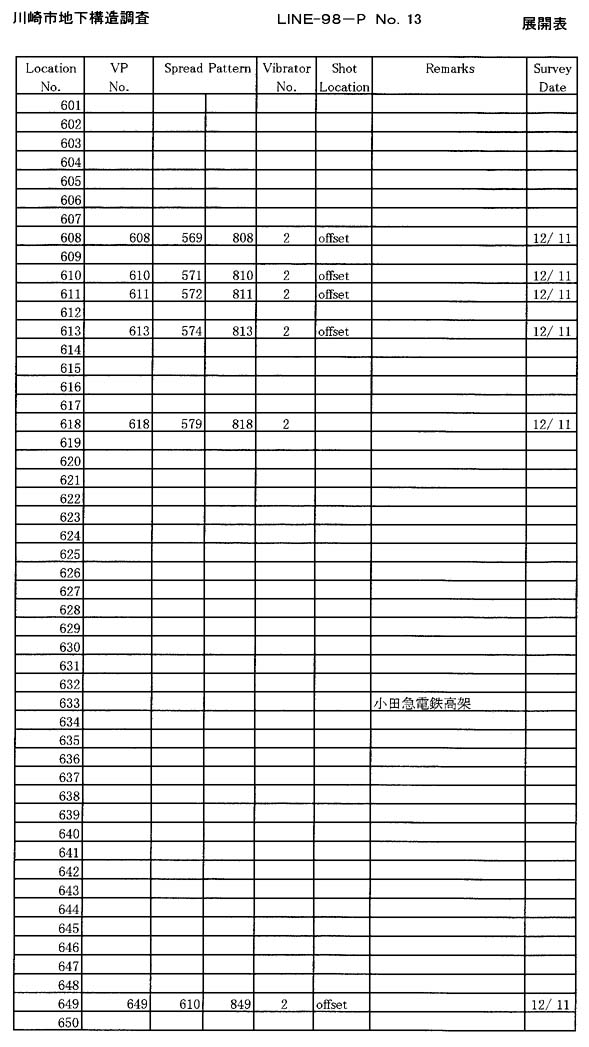

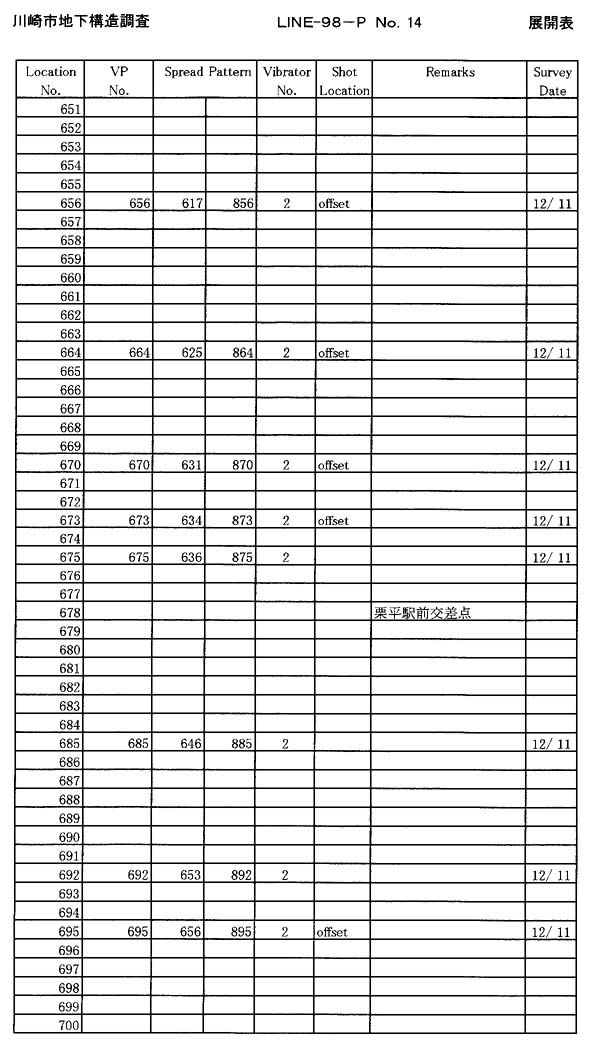

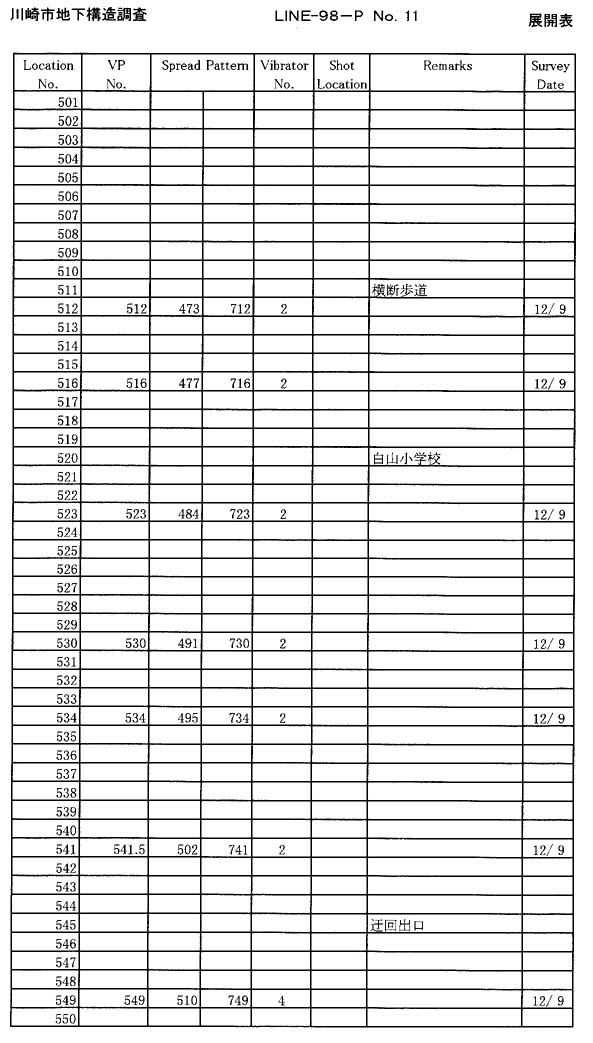

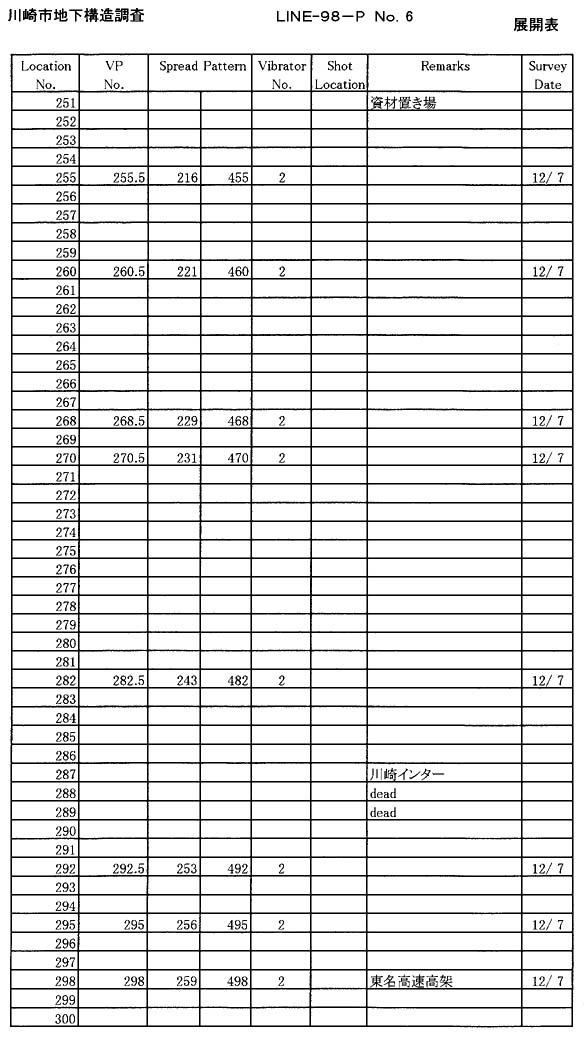

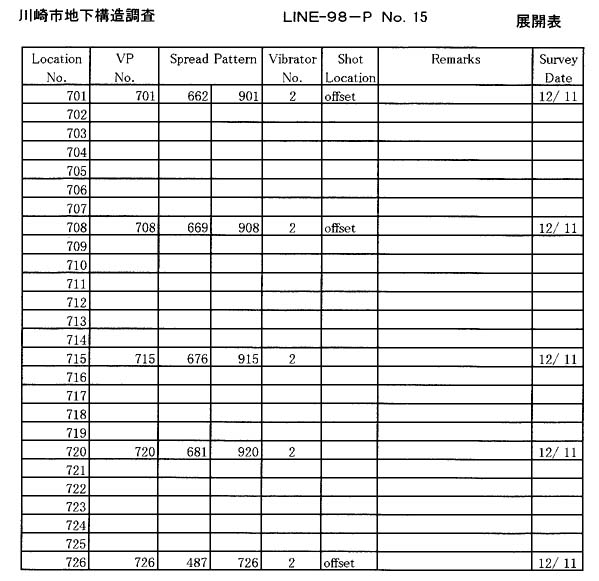

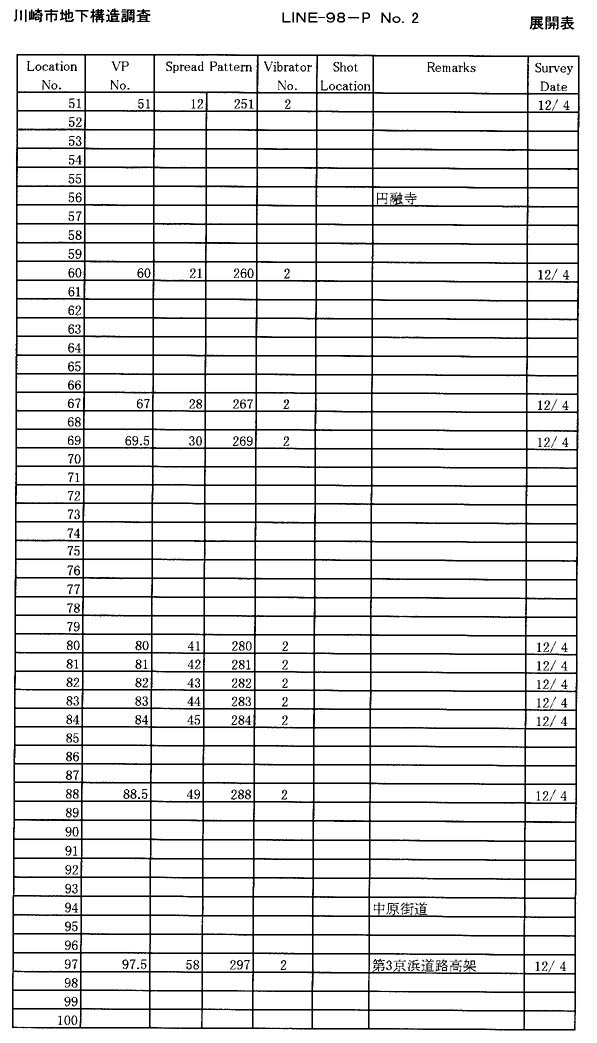

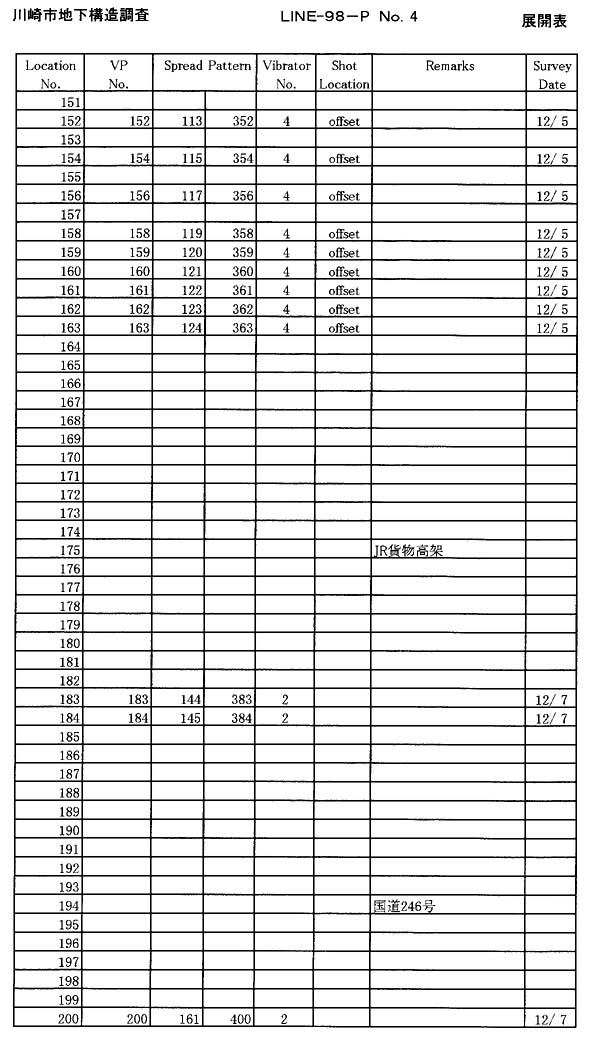

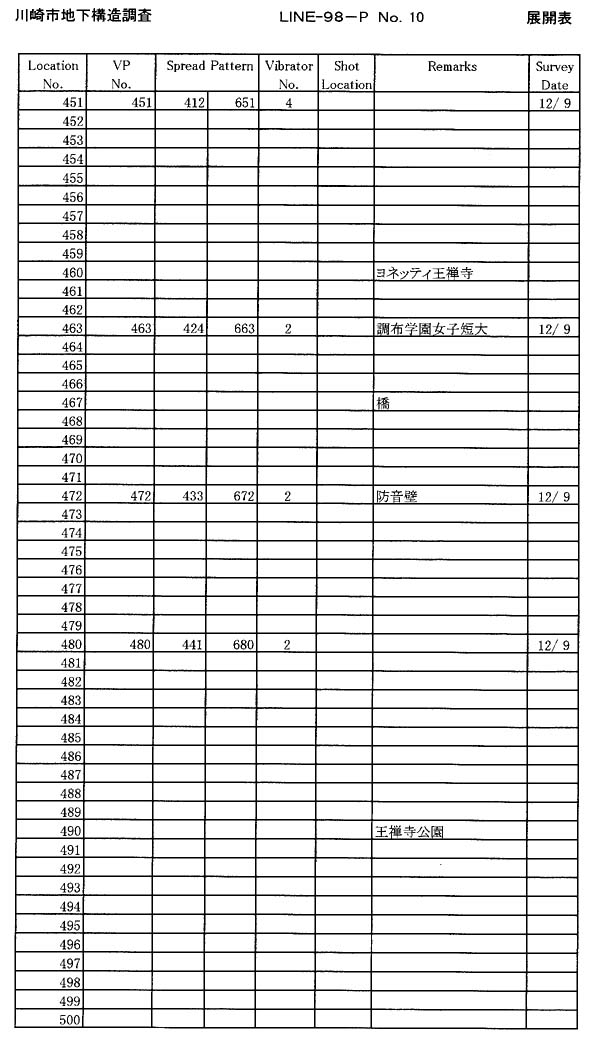

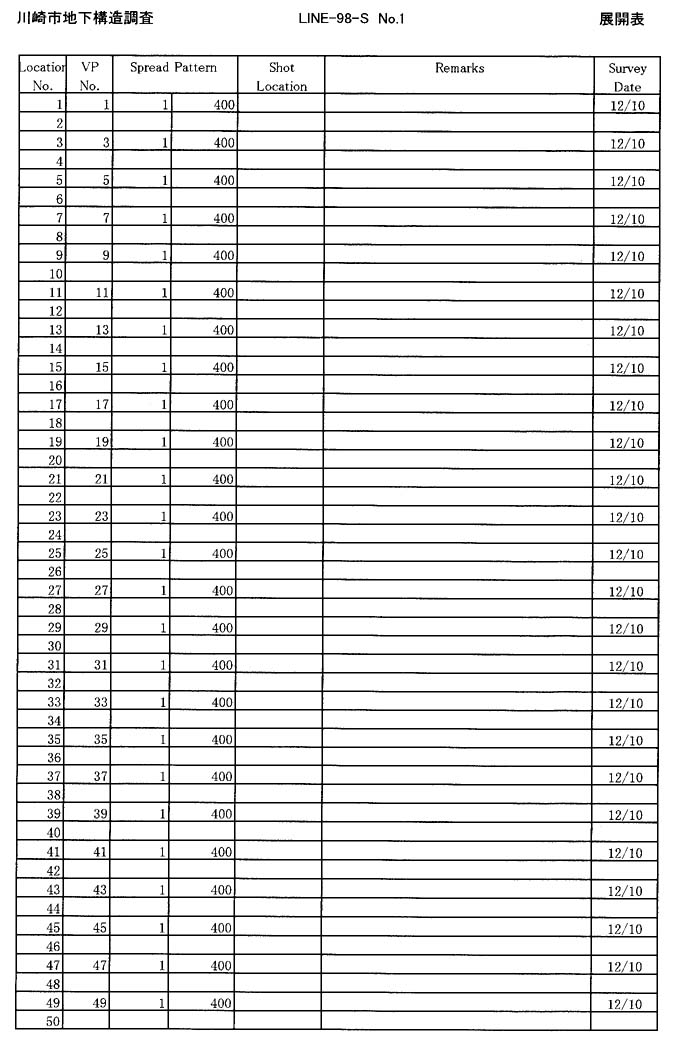

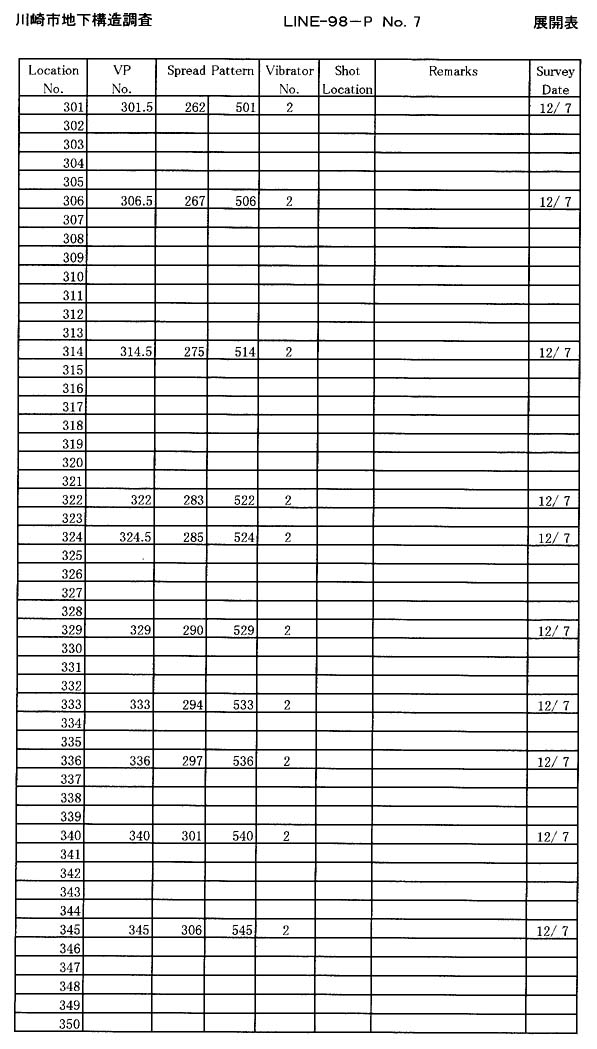

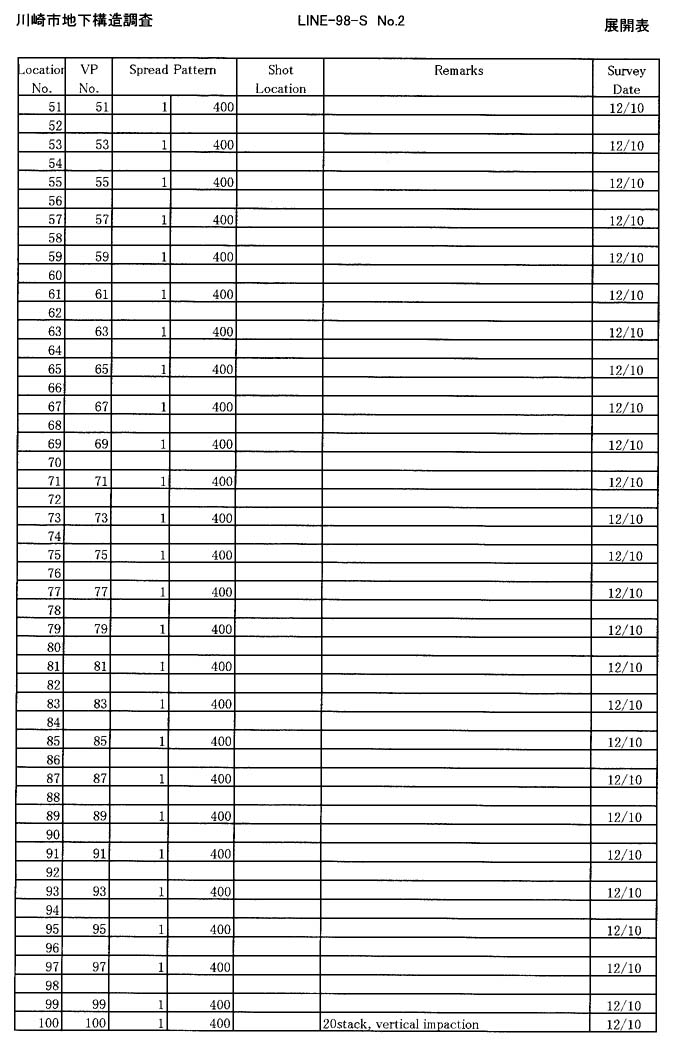

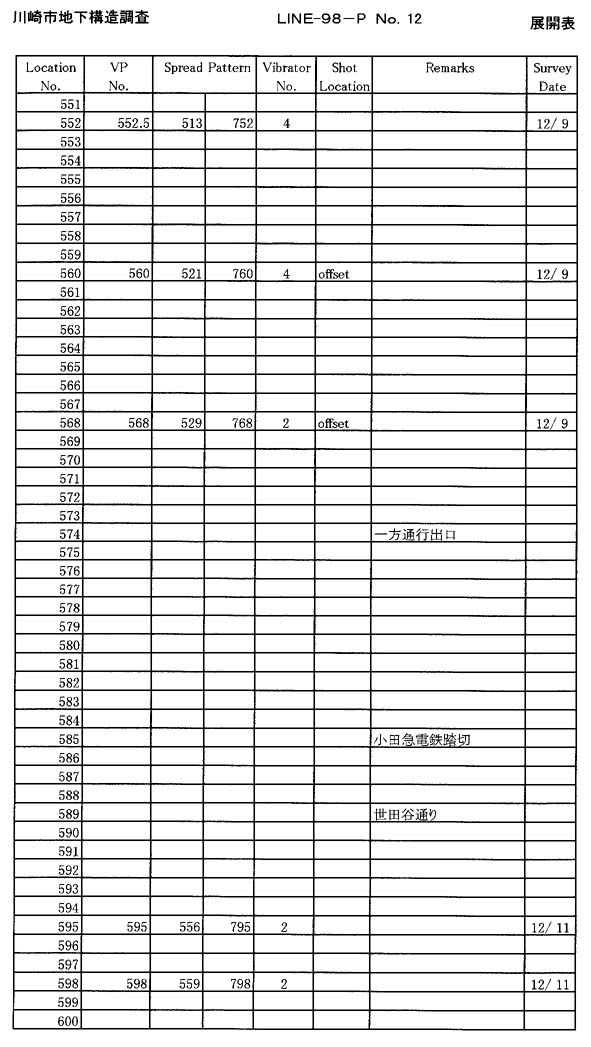

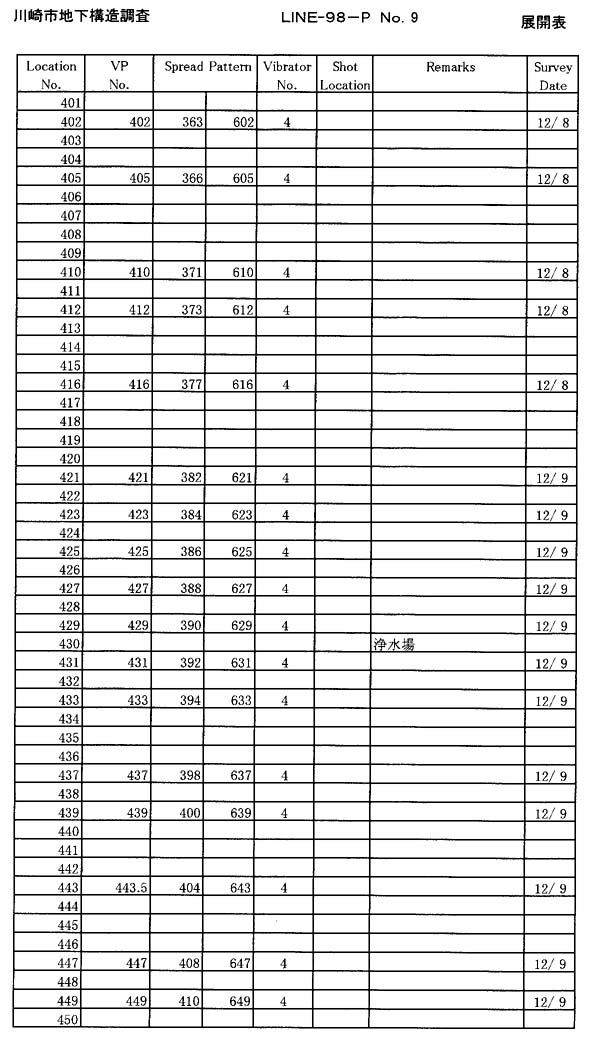

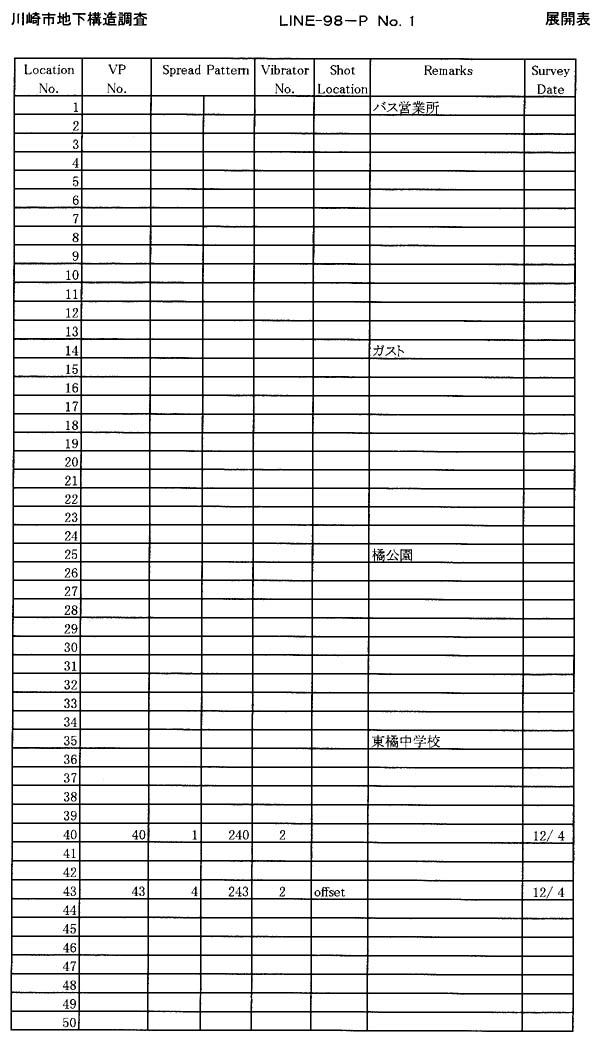

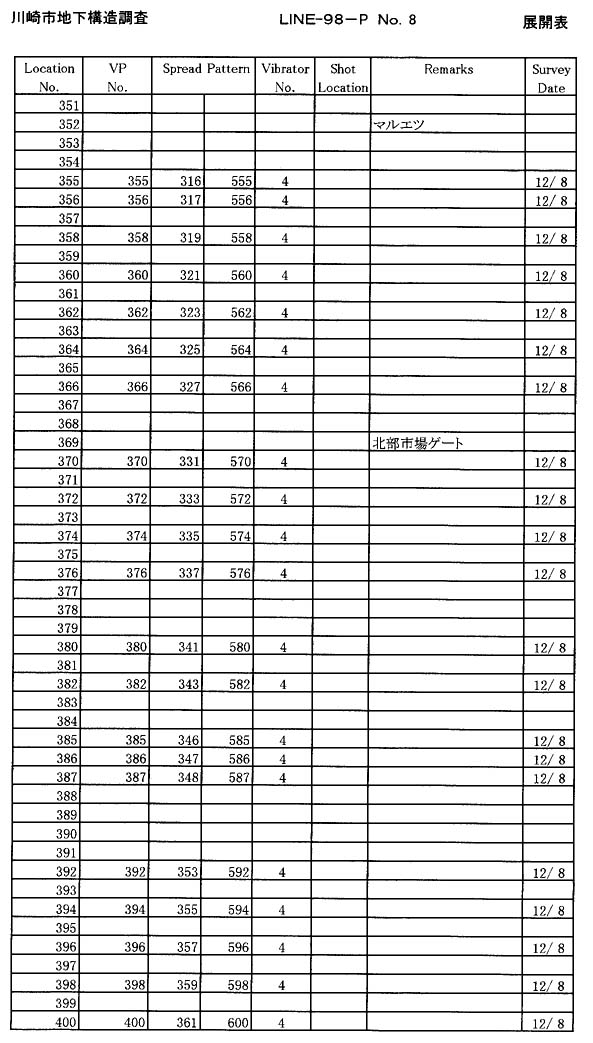

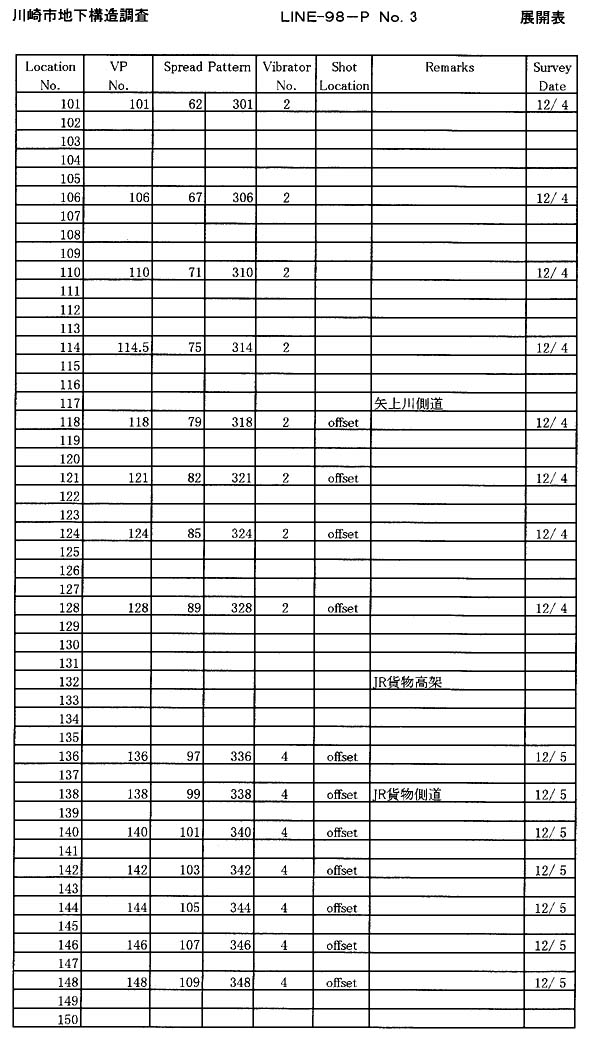

Ａｐｐｅｎｄｉｘ−３（表３−１−１、表３−１−２、表３−１−３、表３−１−４、表３−１−５、表３−１−６、表３−１−７、表３−１−８、表３−１−９、表３−１−１０、表３−１−１１、表３−１−１２、表３−１−１３、表３−１−１４、表３−１−１５、表３−１−１６、表３−１−１７）

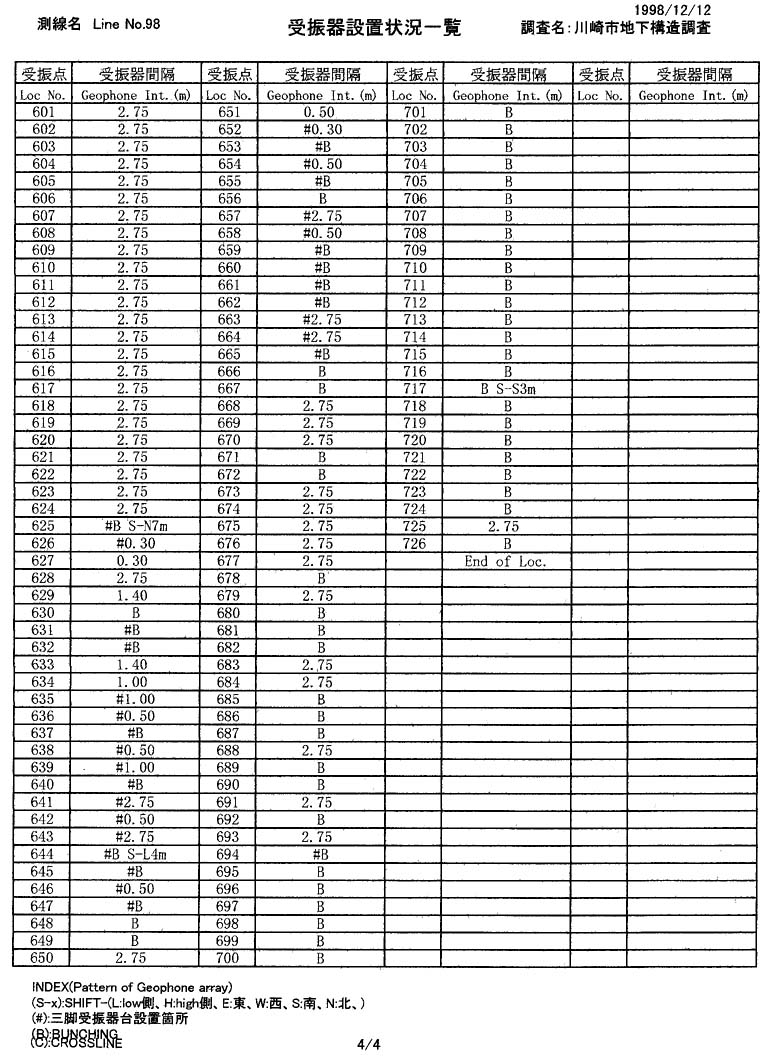

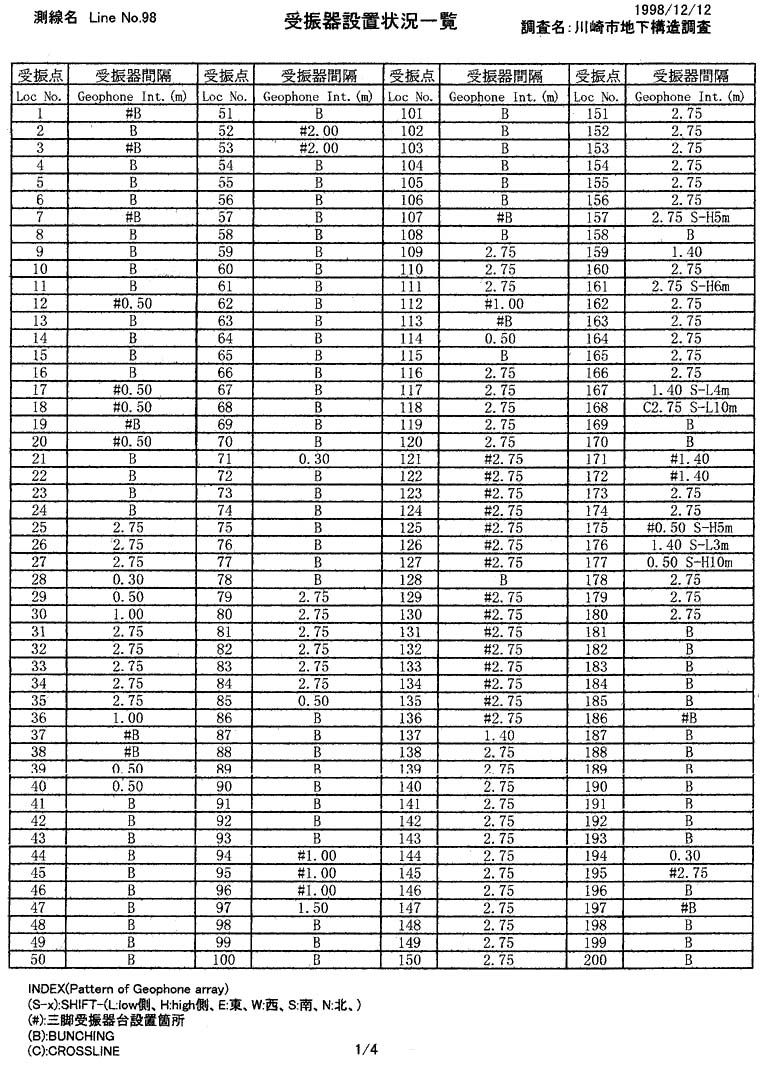

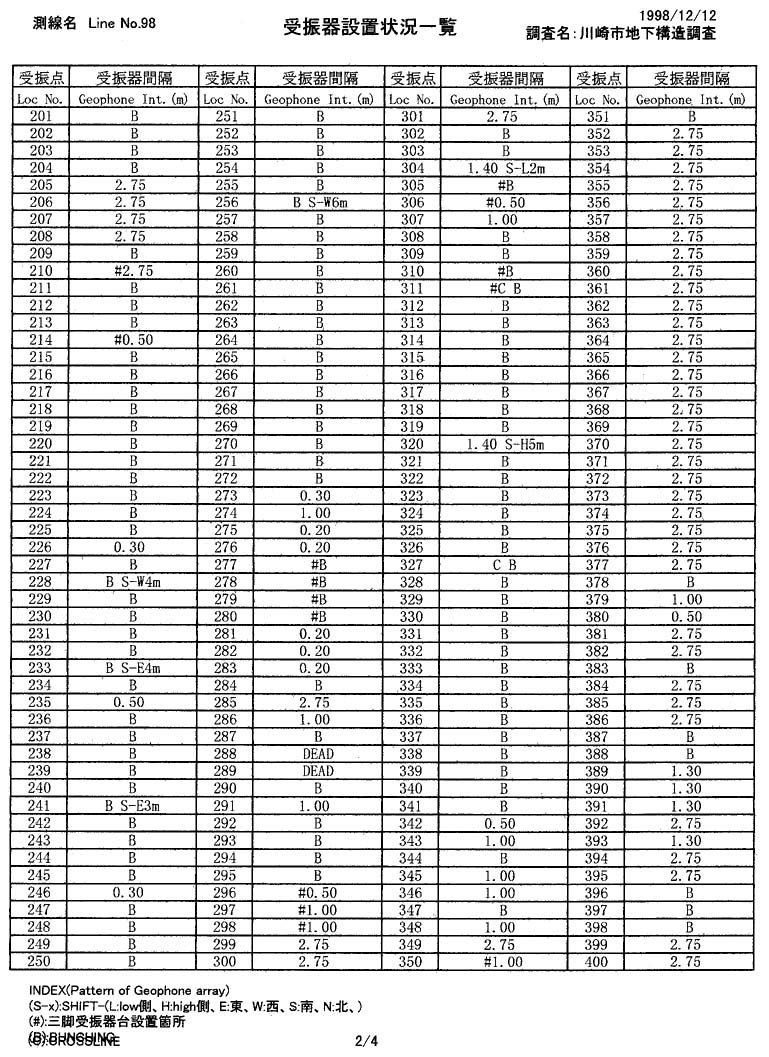

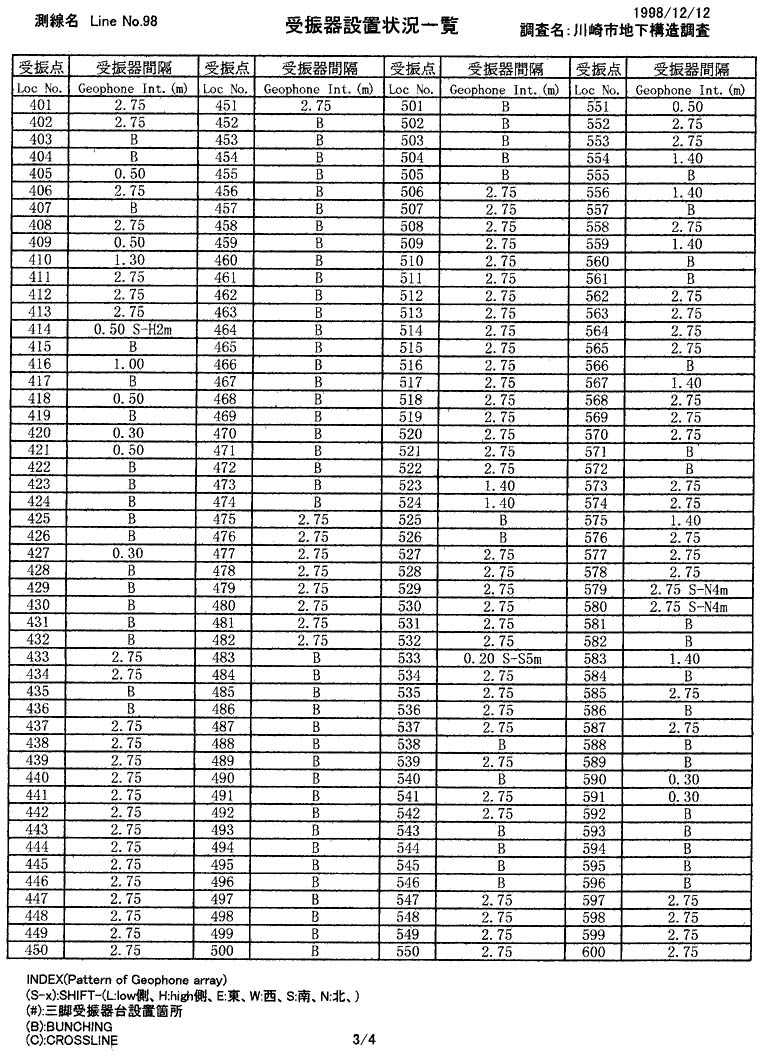

Ａｐｐｅｎｄｉｘ−４（表４−１−１、表４−１−２、表４−１−３、表４−１−４）
Ｐ波測定仕様
＜発震系＞
震源（バイブレータ） ：Ｙ−２４００ １〜４台
発震点間隔 ：７５ ｍ（標準）
バイブレータ移動量 ：２．０ ｍ／ｍｏｖｅ ｕｐ×１２回（標準）、
一部固定発震
スイープ回数／ＶＰ ：１２ 回（標準）
スイープ長 ：２０ ｓｅｃ
スイープ周波数 ：８ 〜 ６０ Ｈｚ（リニア）
位相制御方式 ：Ｇｒｏｕｎｄ Ｆｏｒｃｅ Ｐｈａｓｅ Ｌｏｃｋ
ドライブレベル ：７０ ％（標準）
＜受振系＞
受振点間隔 ：２５ ｍ
受振器 ：ＳＭ−７（ｆ０＝１０Ｈｚ）
受振器数／受振点 ：９ 個（３ ｓｅｒｉｅｓ×３ ｐａｒａｌｌｅｌ）
受振器配列 ：２．７５ ｍ × ９ 個（直線配列）
＜記録系＞
探鉱機型式 ：Ｇ･ＤＡＰＳ−３ディジタルテレメトリ
チャンネル数 ：２４０ チャンネル
展開法 ：固定展開、および、ｓｐｌｉｔ ｓｐｒｅａｄｉｎｇ
録音記録長 ：８ ｓｅｃ
（垂直重合、クロスコリレーション後）
サンプリング間隔 ：４ ｍｓｅｃ
フィルター Ｌｏｗ Ｃｕｔ ：１２ Ｈｚ（１８ ｄＢ／ｏｃｔ）
Ｈｉｇｈ Ｃｕｔ ：９０ Ｈｚ
ノッチフィルター ：ＯＵＴ
プリアンプゲイン ：３６ ｄＢ
ゲイン・モード ：Ｉ．Ｆ．Ｐ．
ノイズエディット ：ウインドウ長 ： ４ ｓｅｃ
：サプレッションファクター： １
屈折波測定仕様
＜発震系＞
震源（バイブレータ） ：Ｙ−２４００ ５台
バイブレータ移動量 ：固定（標準）
スイープ回数／ＶＰ ：７２ 回（標準）、最大１２０回
スイープ長 ：２０ ｓｅｃ
スイープ周波数 ：６ 〜 ３０ Ｈｚ（リニア）
位相制御方式 ：Ｇｒｏｕｎｄ Ｆｏｒｃｅ Ｐｈａｓｅ Ｌｏｃｋ
ドライブレベル ：９０ ％（標準）
＜受振系＞
受振点間隔 ：２５ ｍ
受振器 ：ＳＭ−７（ｆ０＝１０Ｈｚ）
受振器数／受振点 ：９ 個（３ ｓｅｒｉｅｓ×３ ｐａｒａｌｌｅｌ）
受振器配列 ：２．７５ ｍ × ９ 個（標準）
＜記録系＞
探鉱機型式 ：Ｇ･ＤＡＰＳ−３ディジタルテレメトリ
チャンネル数 ：７２６ チャンネル
展開法 ：固定展開録音記録長 ：８ ｓｅｃ
（垂直重合、クロスコリレーション後）
サンプリング間隔 ：４ ｍｓｅｃ
フィルター Ｌｏｗ Ｃｕｔ ：４ Ｈｚ（１８ ｄＢ／ｏｃｔ）
Ｈｉｇｈ Ｃｕｔ ：９０ Ｈｚ
ノッチフィルター ：ＯＵＴ
プリアンプゲイン ：３６ ｄＢ
ゲイン・モード ：Ｉ．Ｆ．Ｐ．
ノイズエディット ：ウインドウ長 ： ４ ｓｅｃ
：サプレッションファクター： １
Ｓ波測定仕様
＜発震系＞
震源 ：Ｐ／Ｓ油圧インパクタ（ＪＭＩ−４００） １台
発震点間隔 ：１０ ｍ（標準）
震源移動量 ：固定発震
スタック回数 ：５ 回（右打ち、左打ち、それぞれ）
＜受振系＞
受振点間隔 ：５ ｍ
受振器（３成分） ：ＰＥ−６Ｃ（ｆ０＝１０Ｈｚ）
受振器数／受振点 ：６ 個（６ ｓｅｒｉｅｓ）
受振器配列 ：０．８３ ｍ × ６ 個（直線配列）
＜記録系＞
探鉱機型式 ：Ｇ･ＤＡＰＳ−３ディジタルテレメトリ
チャンネル数 ：３００ チャンネル
展開法 ：固定展開
録音記録長 ：８ ｓｅｃ
サンプリング間隔 ：４ ｍｓｅｃ
フィルター Ｌｏｗ Ｃｕｔ ：８ Ｈｚ
Ｈｉｇｈ Ｃｕｔ ：１８０ Ｈｚ
ノッチフィルター ：ＯＵＴ
プリアンプゲイン ：３６ ｄＢ
ゲイン・モード ：Ｉ．Ｆ．Ｐ．
