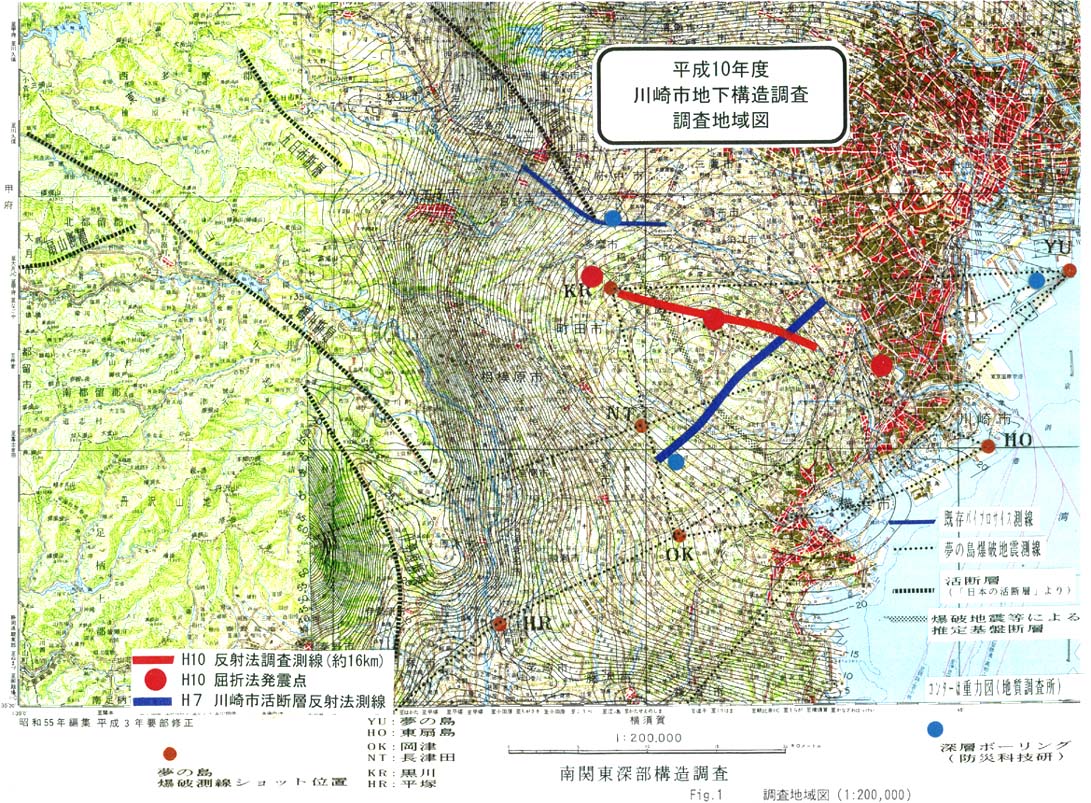

＊既存ボーリング位置（鈴木、１９９４、１９９６）

＊既存地震探査測線（小林、ほか、１９８５；浅野、ほか、１９９１；山水、ほか、１９９５；川崎市、１９９６）

＊重力異常図（駒澤，１９８５）

＊活断層（活断層研究会，１９９１）

を重ね合わせたものである。

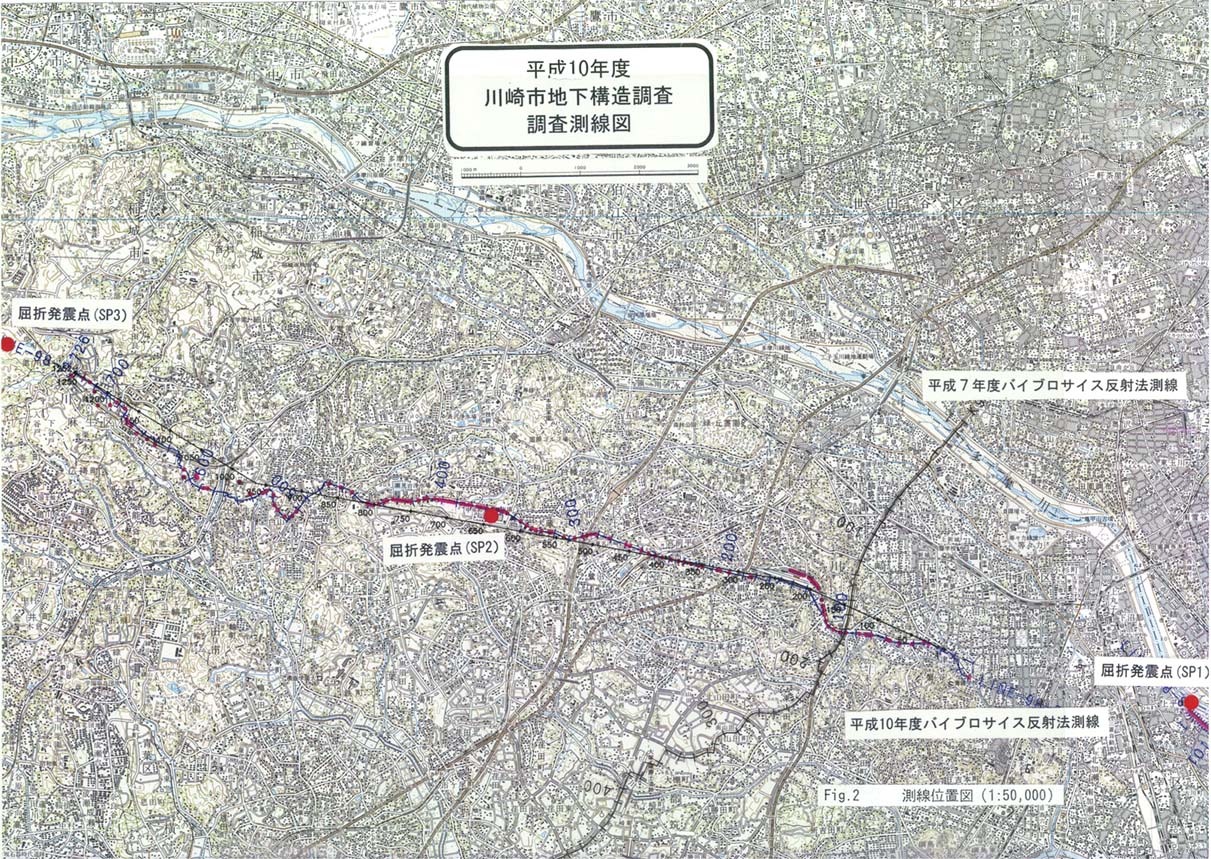

本調査測線は、図２に示す様に、神奈川県川崎市に位置する。ＬＩＮＥ−９８−Ｐは東西走向（Ｎ１１０°Ｅ）で、川崎市高津区、宮前区、麻生区にまたがる。ＬＩＮＥ−９８−Ｓは北西−南東走向（Ｎ１４０°Ｅ）で、川崎市中原区に位置する。総展開長は、１８．６ｋｍである（ＬＩＮＥ−９８−Ｐ約１８．１ｋｍ、ＬＩＮＥ−９８−Ｓ約０．５ｋｍ）。同図には、本調査のＣＤＰ重合測線も重ね書きしている。

今回の調査の流れを図３に示す。調査は、既存資料の分析、反射法地震探査、屈折法地震探査、および、総合評価に大きく分けられるが、このうち反射法地震探査と屈折法地震探査は同一測線である。

Ｐ波反射法地震探査のデータ取得は、調査測線図に示されるように、川崎市市道（尻手黒川線）およびその付近の道路に、受振点、発震点を設定し実施した。観測場所は住宅地、商業地であり、測線となる道路沿いには人家等が密集している。この測線は、南西端から中部にかけては片側２車線の市道を通り、交通のノイズが大きいことから、大型の非爆薬人工震源バイブロサイス１〜４台を震源として用いた。観測地の標高は５〜１００ｍで、測線内の最大高低差は約１００ｍである。

Ｓ波反射法地震探査は、多摩川の河川敷においてＰ／Ｓ油圧インパクタを用いて実施した。観測地の標高は約５ｍで、測線内の高低差はほとんどない。

作業は､通常の反射法探査データ取得作業（図４（ａ）参照）、すなわち、

・測線測量

・受振器、本線ケーブルの敷設

・震源車による発震、計測

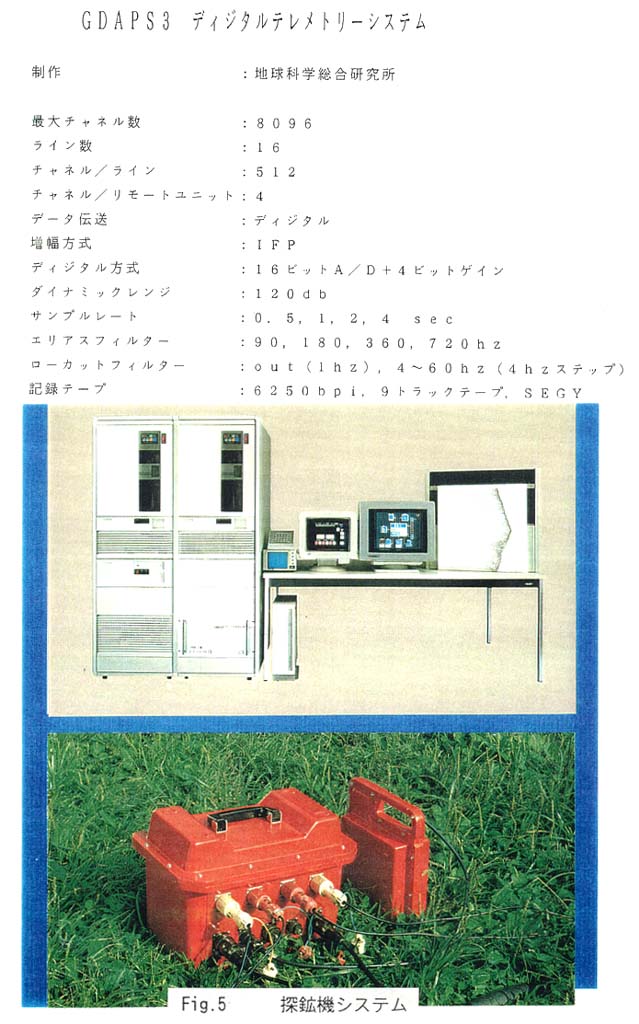

の手順で順調に進み､データ取得作業を完了した。なお、測線上に設置された受振器で取得された反射波データは ＧＤＡＰＳ−３型探鉱機によって記録された（図５参照）。
