図３−２−３−５−１、図３−２−３−５−２は、上述した足柄平野および相模川沿い地域で得られたＰ波速度とＳ波速度の関係を単純にクロスプロットした結果である。足柄平野については、Ｐ波速度とＳ波速度の間に比較的よい相関が見られることがわかる。一方、相模川沿いの地域については、上述の通り、微動アレイ探査結果の方がかなり浅めに推定されている地点があり、特に、地震基盤に相当するＶｓ ３ｋｍ／ｓ層のばらつきが大きい。しかし、今回実施した６地点のデータについては、比較的相関がよいことがわかる。

これらの結果を横浜市、川崎市の調査で得られた関係図上に表現した結果が同図３−２−３−５−３である。ばらつきは多いものの、相模川沿いの地域の関係は、横浜、川崎市の東部地域に近い分布を示し、足柄平野は、それらに比べ、若干Ｓ波速度が大きめの傾向が見られる。

以上のように、Ｐ波速度とＳ波速度の関係には、地域による若干の違いは見られるが、県全域のＳ波速度をモデル化するために、先に選定した代表Ｐ波速度に対するＳ波速度として、図に示す値を最終的に採用することにした。

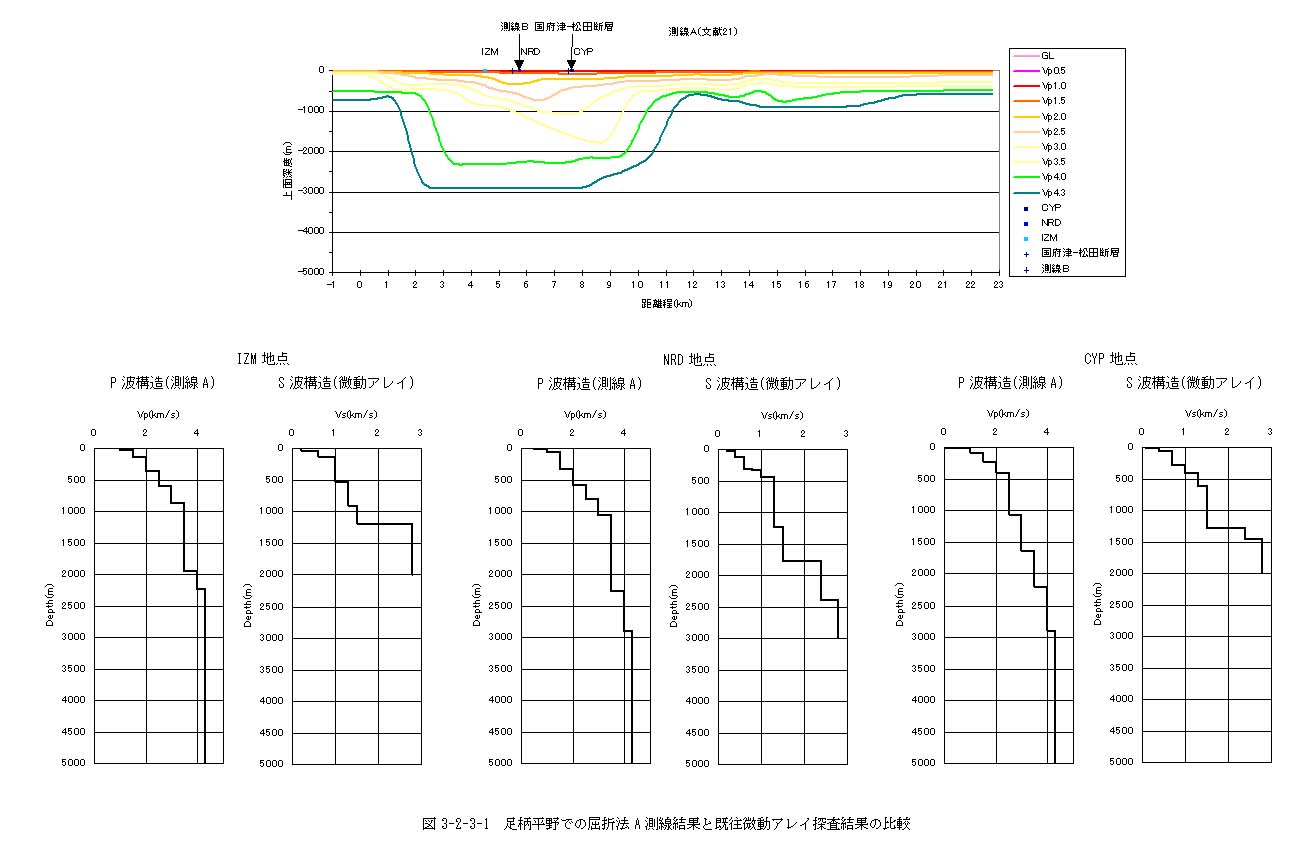

図３−２−３−１　足柄平野での屈折法Ａ測線結果と既往微動アレイ探査結果の比較

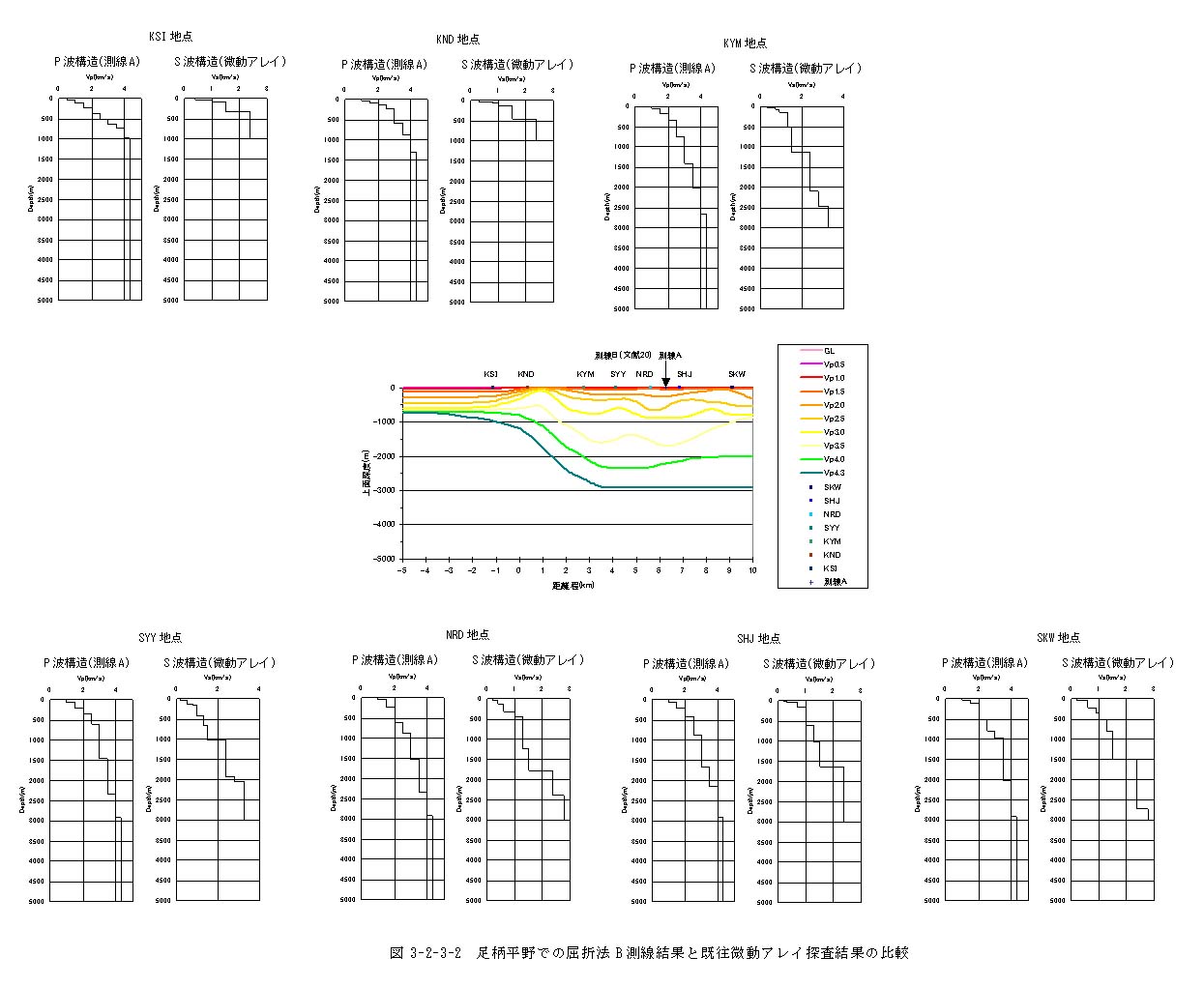

図３−２−３−２　足柄平野での屈折法Ｂ測線結果と既往微動アレイ探査結果の比較

図３−２−３−３　県中央部でのＰ波速度構造と既往微動アレイ探査結果の比較

図３−２−３−４　県中部地域でのＰ波速度構造と今回の微動アレイ探査結果の比較

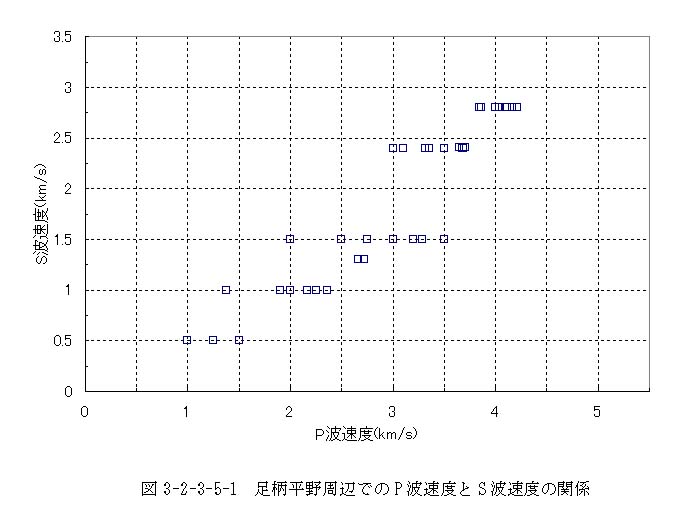

図３−２−３−５−１　足柄平野周辺でのＰ波速度とＳ波速度の関係

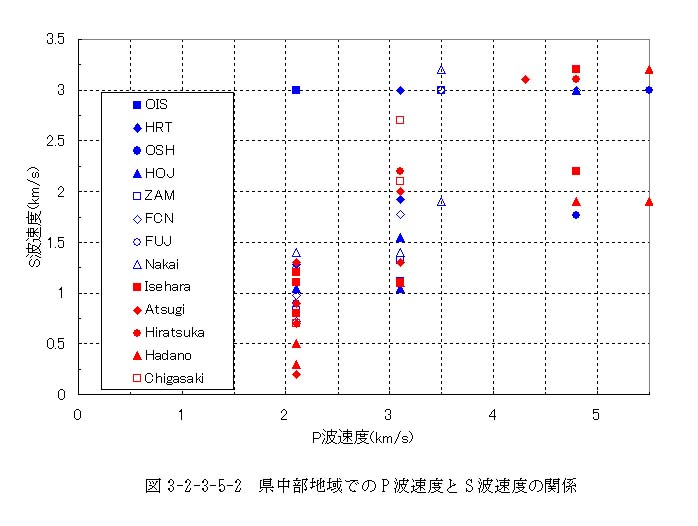

図３−２−３−５−２　県中部地域でのＰ波速度とＳ波速度の関係

図３−２−３−５−３　神奈川県全域でのＰ波速度とＳ波速度の関係
